Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3113-4PB0 1 pc(s)

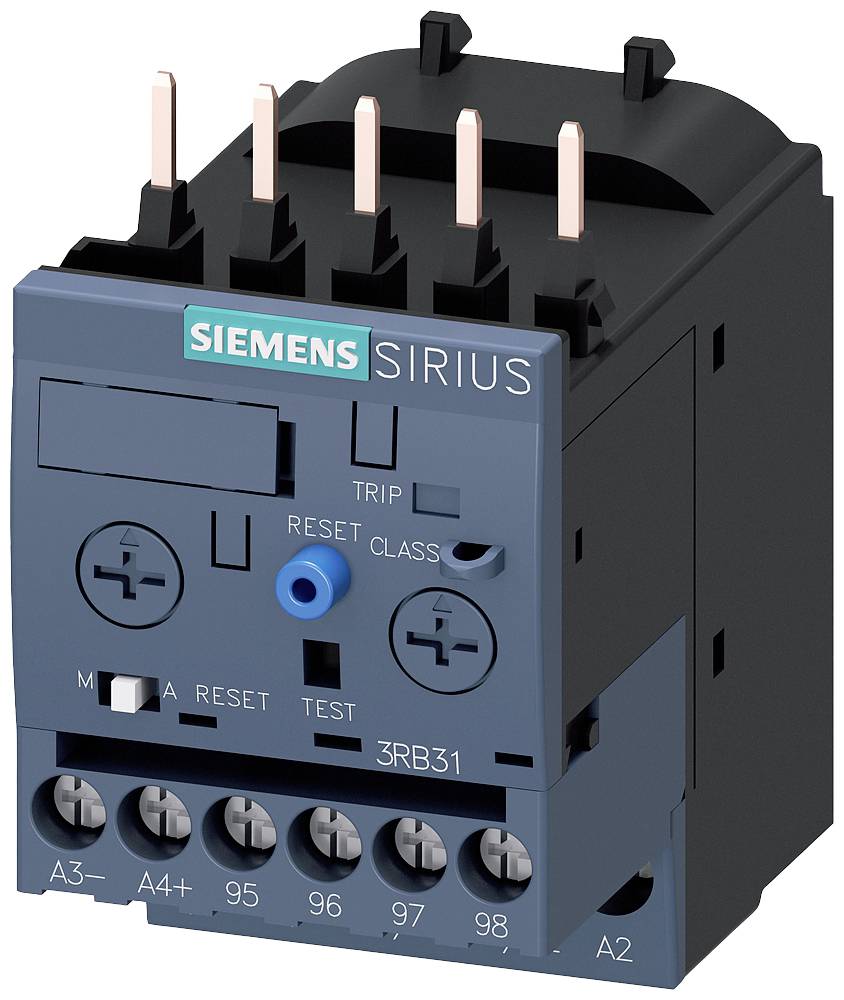

Un relais de surcharge Siemens Sirius dans un boîtier gris avec des bornes à vis en bas. Quatre contacts électroniques sont situés en haut.
Un armoire électrique ouverte montre différents composants électriques et câblages, disposés méthodiquement sur des étagères.
Parafoudres et accessoires pour 3RU2 et 3RB3. La figure montre les composants : vue individuelle, RÉARMEMENT électronique et mécanique.

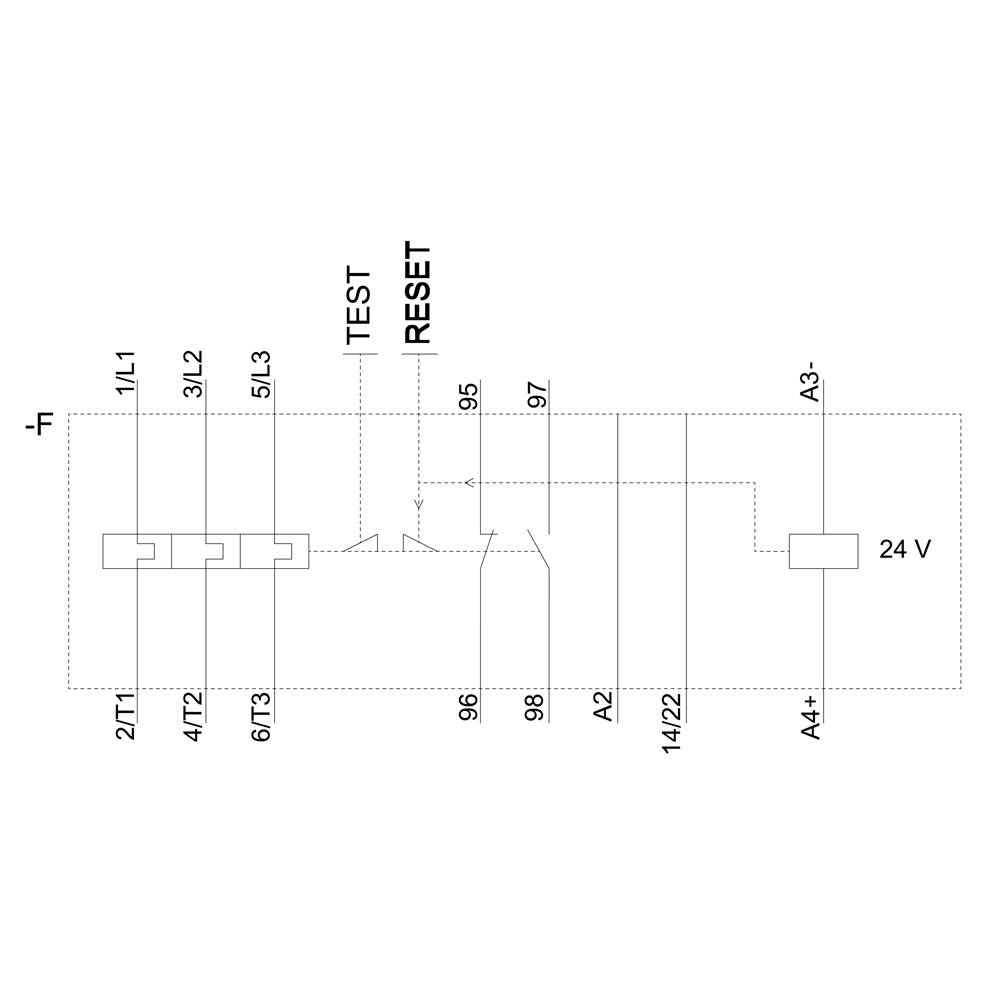

Le schéma de 'TEST RESET' montre des circuits électriques avec des connexions, des indications de tension (24 V) et des points de borne numérotés.

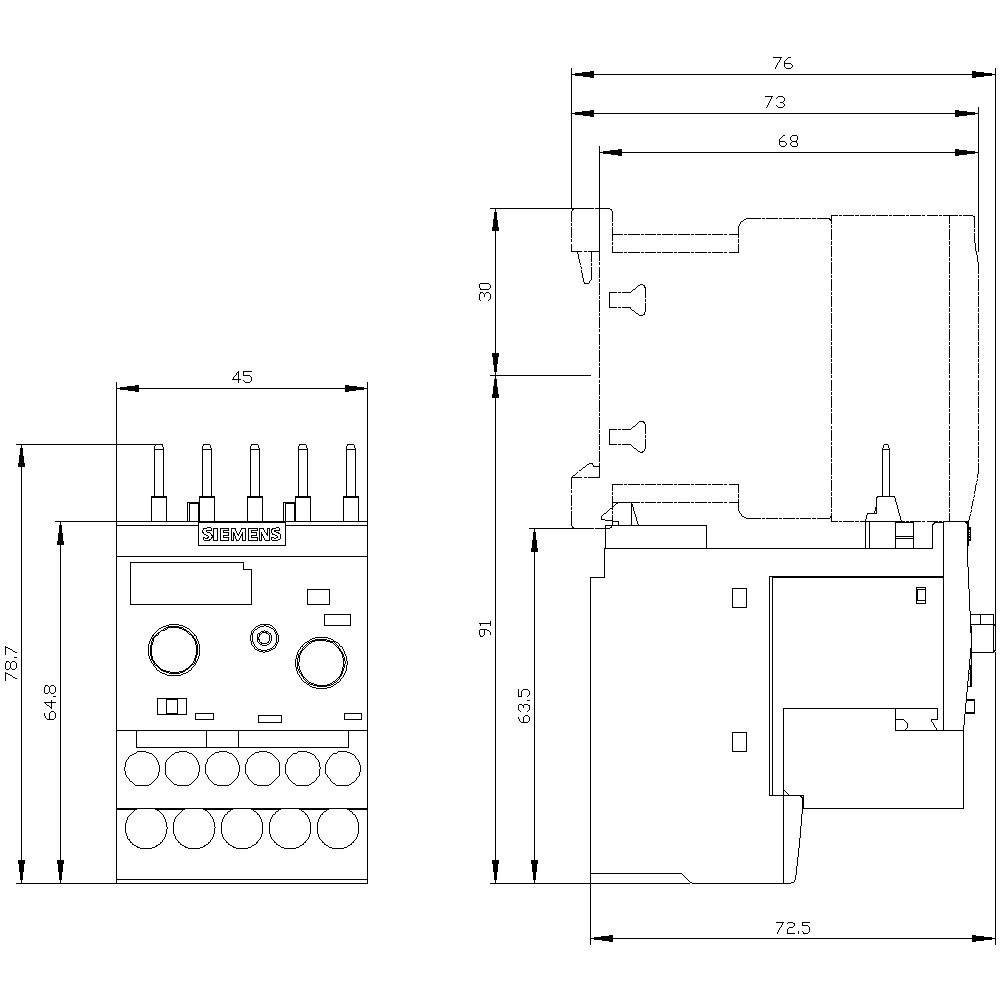

Dessin technique d'un appareil électrique avec plusieurs connexions enfichables, interrupteurs et indications de dimensions détaillées.
'Relais Siemens SIRIUS, modèle 3RB31, montre les bornes A1 à A2, T1 à T2, et 14 à 24. Contient les touches TRIP, RESET et TEST.'
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3113-4PB0
Dimensions
S00
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun., 11 janvier 2027
Nombre
Total (CHF 171.95 / pièce(s))
CHF 171.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RB3113-4PB0

Dimensions

S00

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V/AC

Plage de réglage du courant (min.)

1 A

Valeur du courant d'appel (max.)

4 A

Plage de réglage (courant)

1 - 4 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

45 mm

Hauteur

79 mm

Profondeur

73 mm

Dim.

(L x l x H) 73 x 45 x 79 mm

Contenu

1 pc(s)

Poids

0.2277 kg

AWG max.

12

AWG min.

20

Courant nominal

4 A

Longueur

73 mm

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Separate positioning

1

1

0

Adjustable

Screw connection

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1743100 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3113-4PB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743100 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3113-4PB0 1 pc(s)

Description

Relais de surcharge 1...4 A pour protection des moteurs Taille S00, CLASS 5...30 Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel Détection interne des défauts à la terre
