Name: Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XX1 Piece 1 pc(s)
Brand: Siemens
SKU: 1743086
Availability: BackOrder

Un dispositif électronique, probablement un relais de puissance de Siemens, avec des bornes de connexion et un panneau de commande pour la régulation de systèmes électriques.

Un armoire électrique ouverte avec différents composants électriques, fils et modules soigneusement disposés.

Schéma des composants électriques : 1) Support, 2) Relais de surcharge, 3) Accessoires, 4) Couvercle scellé, 5) Réinitialisation mécanique, 6) Bouton-poussoir.

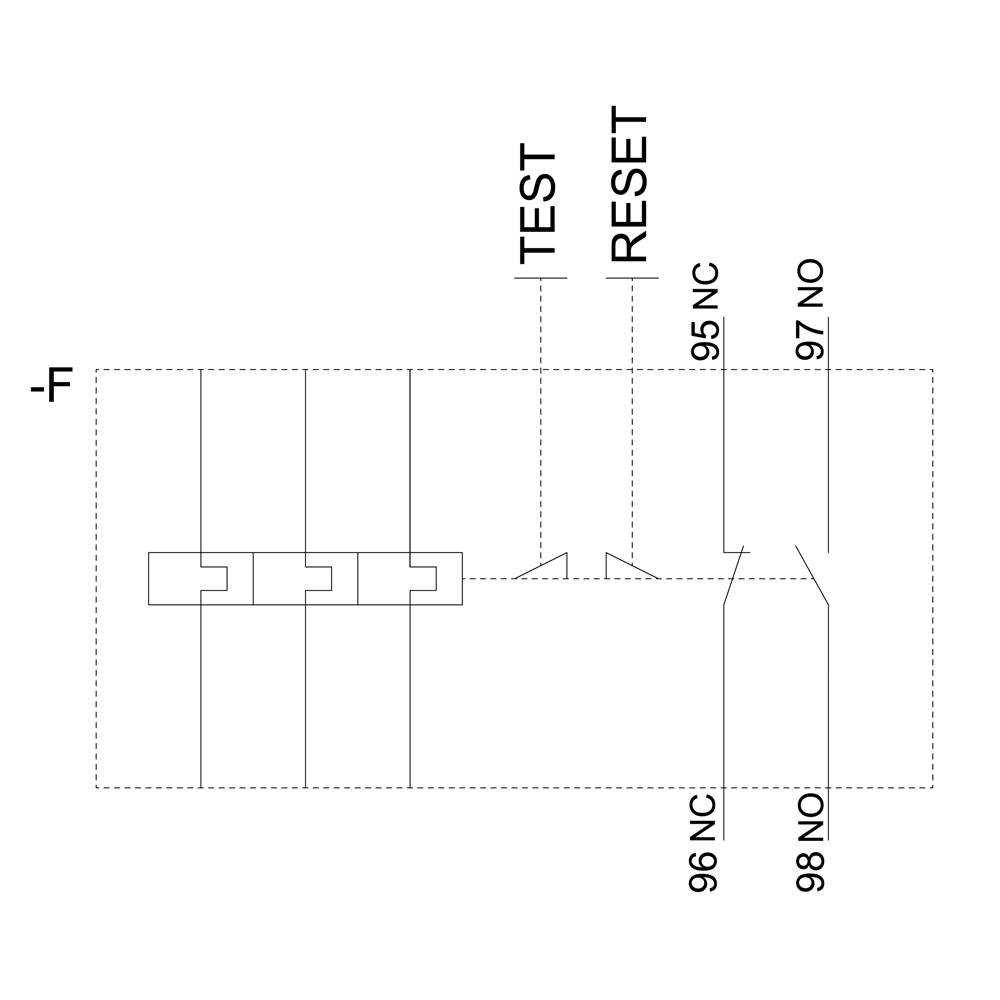

Schéma de commutateur 'Test' et 'Reset' avec connexions : '95 NC', '96 NC', '97 NO', '98 NO'. Circuit électrique, représentation schématique.

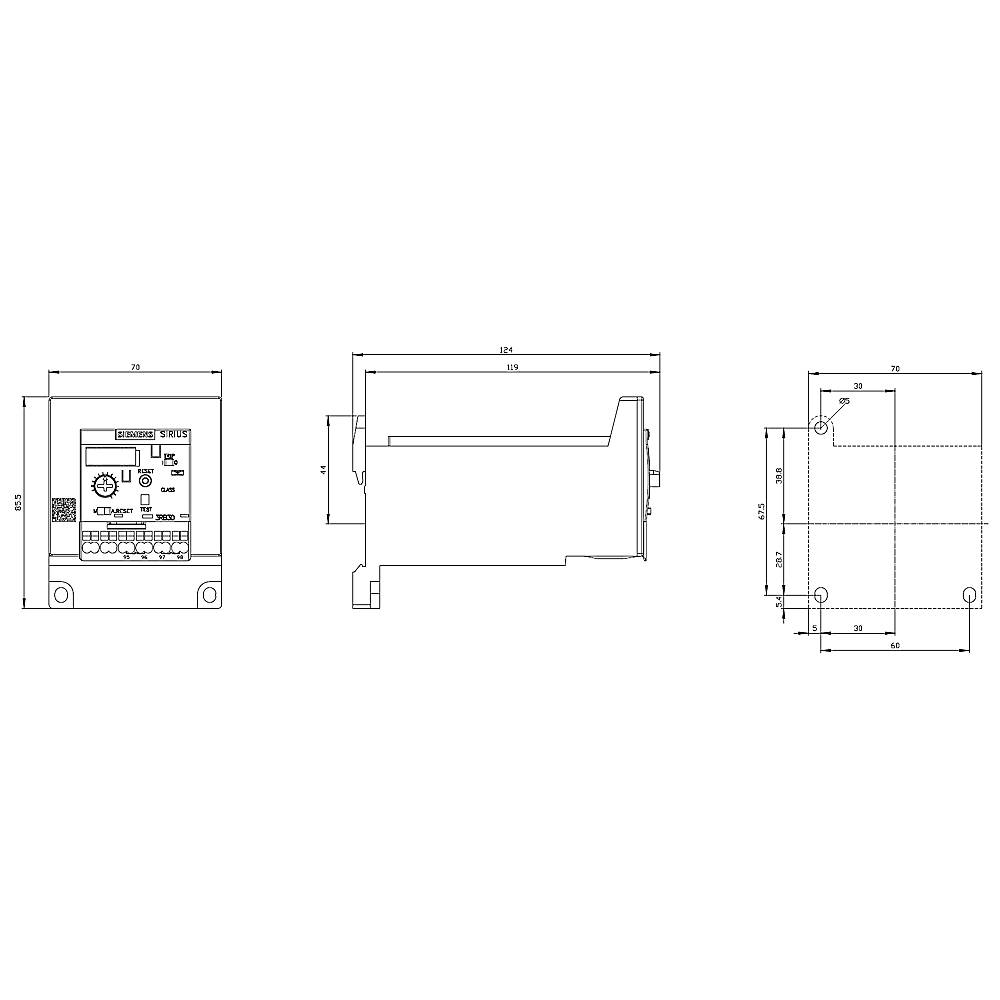

Trois dessins techniques d'un appareil électronique avec des dimensions en millimètres. Présente les vues de face, de côté et de dessus de l'appareil.

1/5

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3046-1XX1

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 11 janvier 2027

Nombre

pièce(s)

Total (CHF 249.95 / pièce(s))

CHF 249.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RB3046-1XX1

Dimensions: S3

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 1000 V/AC

Plage de réglage du courant (min.): 32 A

Valeur du courant d'appel (max.): 115 A

Plage de réglage (courant): 32 - 115 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: transformateur à primaire traversant

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 70 mm

Hauteur: 106 mm

Dim.: (L x l x H) 124 x 70 x 106 mm

Contenu: 1 pc(s)

AWG max.: 16

AWG min.: 24

Courant nominal: 115 A

Longueur: 124 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Through-feed current converter

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kontaktart

Funktionen

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Code produit :1749930

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Monostabil

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Code produit :1742023

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 351.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Code produit :1742024

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Code produit :1751011

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Bistabil mit Steuereingang

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Code produit :1702654

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Code produit :1702655

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Code produit :1742034

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Code produit :1742035

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Code produit :1742025

Livraison le lun. 30 novembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Code produit :1742026

Livraison le mer. 2 décembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 345.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1743086 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XX1 Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743086 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XX1 Piece 1 pc(s)

Description

Relais de surcharge 32...115 A pour protection des moteurs Taille S3, CLASSE 10E Installation séparée circuit principal : Transformateur à primaire traversant Circuit auxiliaire : Bloc de jonction à bornes à ressort Réarmement automatique/manuel
