Name: Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3026-2QB0 1 pc(s)
Brand: Siemens
SKU: 1743064
Availability: BackOrder

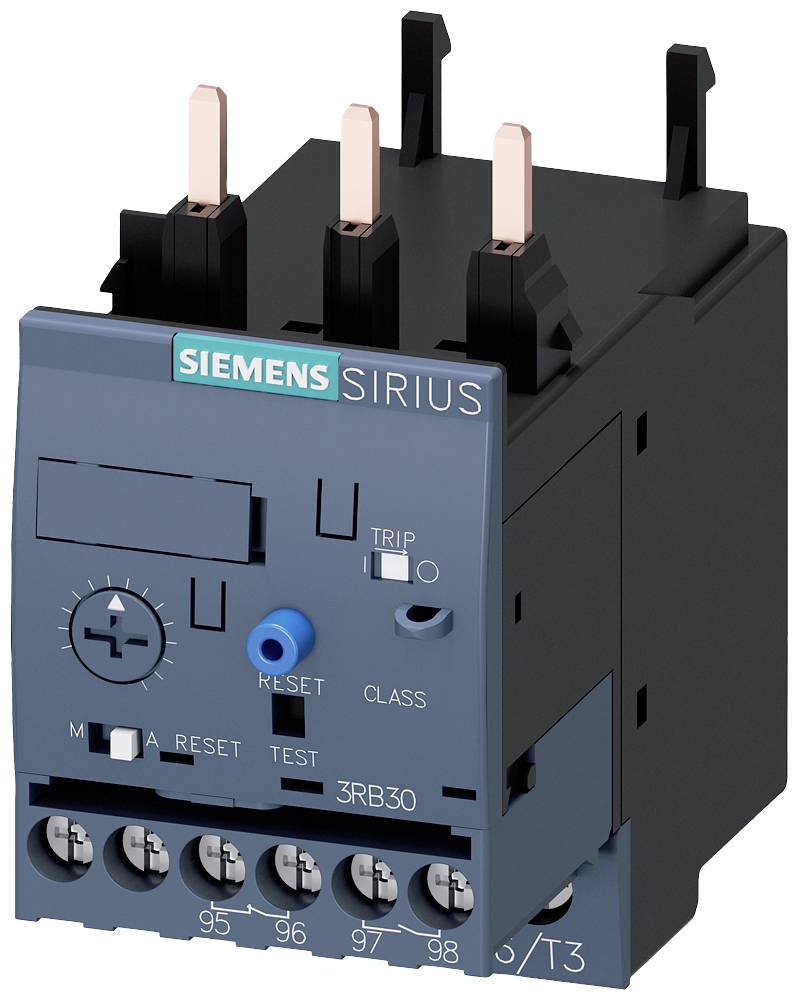

Relais électronique de surcharge de Siemens, modèle 'SIRIUS 3RB30', avec connexions et éléments de commande ; pour le contrôle et la protection des moteurs électriques.

Une armoire électrique ouverte, remplie de divers composants électriques et de câblages, destinée à des applications industrielles.

Diagramme d'un relais de surcharge électronique avec accessoires, incluant un bouton de réinitialisation et des capots. Composants numérotés.

Schéma de connexion d'un relais avec bornes : 2/T1, 4/T2, 6/T3, TEST, RESET, 95 NC, 96 NC, 97 NO, 98 NO.

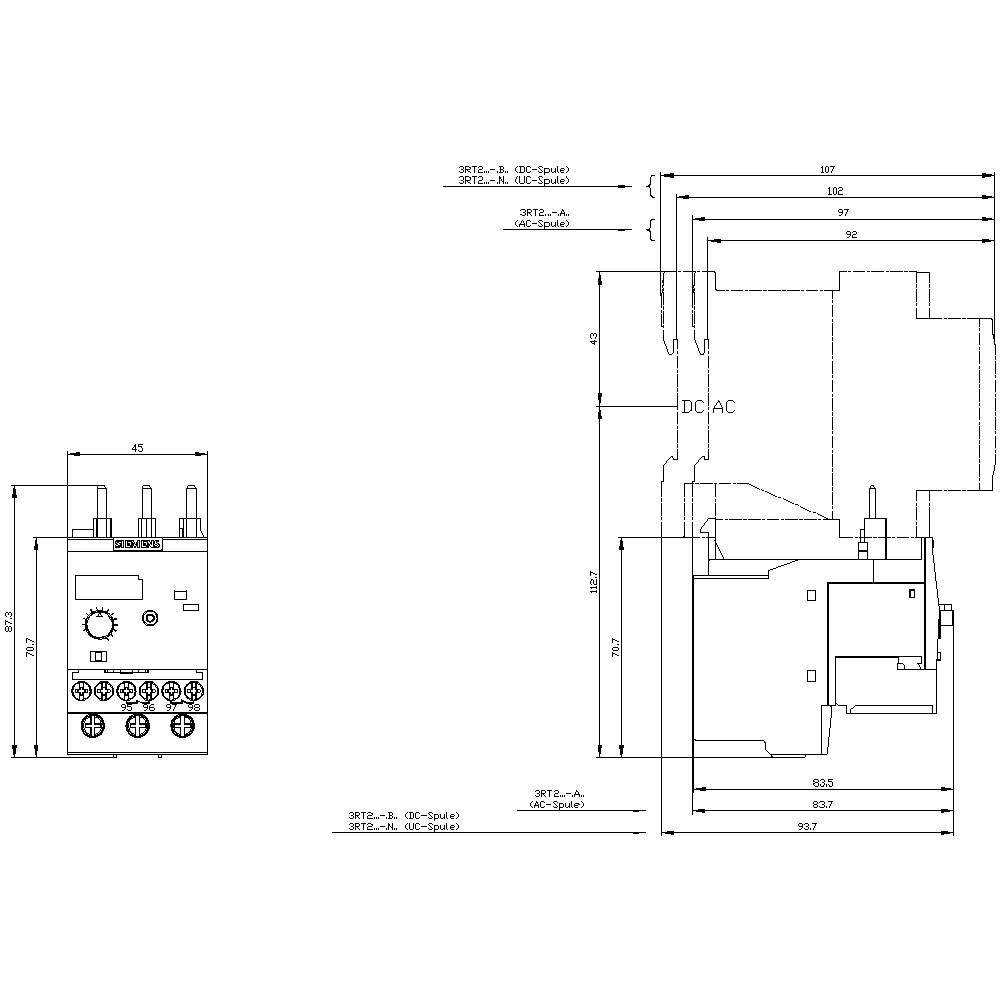

Dessin technique d'un appareil électrique de commutation avec des dimensions précises en millimètres. Présente les vues de face et de côté ainsi que les détails de raccordement.

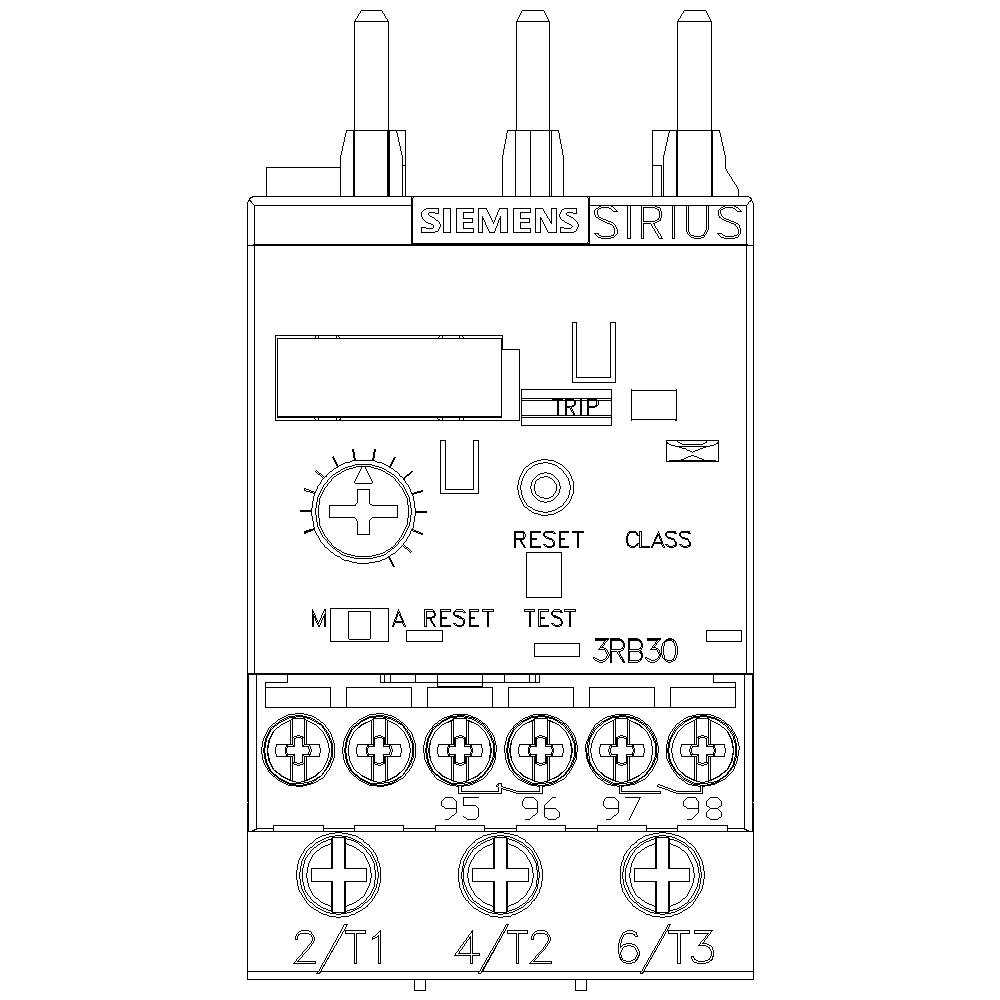

'Diagramme d'une unité de commande Siemens Sirius, montrant la touche de réinitialisation, la fonction de test et les bornes de connexion pour le raccordement électrique.'

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3026-2QB0

Dimensions

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Total (CHF 125.95 / pièce(s))

CHF 125.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3026-2QB0

Dimensions: S0

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 6 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 6 - 25 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 87 mm

Dim.: (L x l x H) 84 x 45 x 87 mm

Contenu: 1 pc(s)

AWG max.: 8

AWG min.: 16

Courant nominal: 25 A

Longueur: 84 mm

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: oui
