Name: Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-2NE0 Piece 1 pc(s)
Brand: Siemens
SKU: 1742046
Availability: BackOrder

Un module de relais de surcharge Siemens SIRIUS, adapté au contrôle des circuits électriques, avec ses connexions et ses éléments de commande.

Une armoire électrique ouverte avec plusieurs composants électriques, câbles et connexions, disposés de manière ordonnée en rangées.

Diagramme des composants électriques : 1) Support, 2) Déclencheur électronique de surintensité, 3) Bouton-poussoir, 4-6) Accessoires.

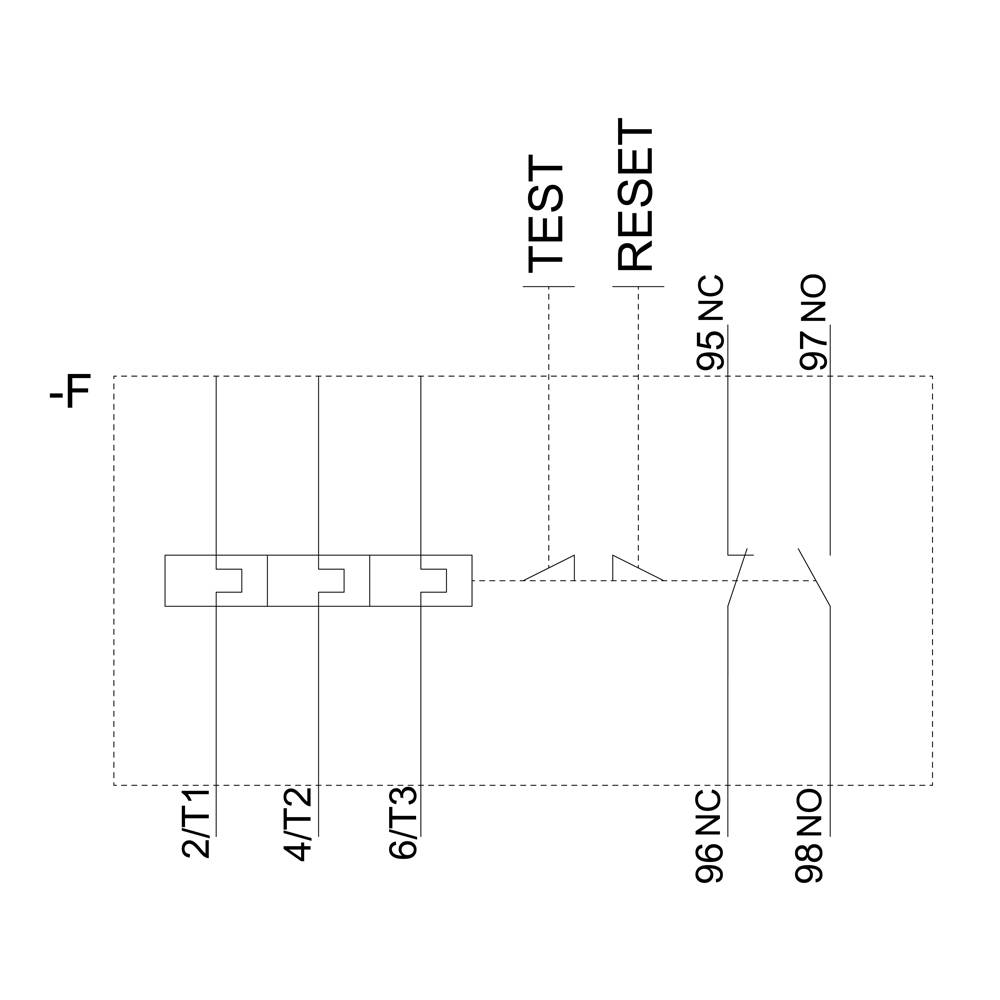

Schéma de câblage d'une unité de commande avec fonction de test et de réinitialisation. Les bornes sont désignées : 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

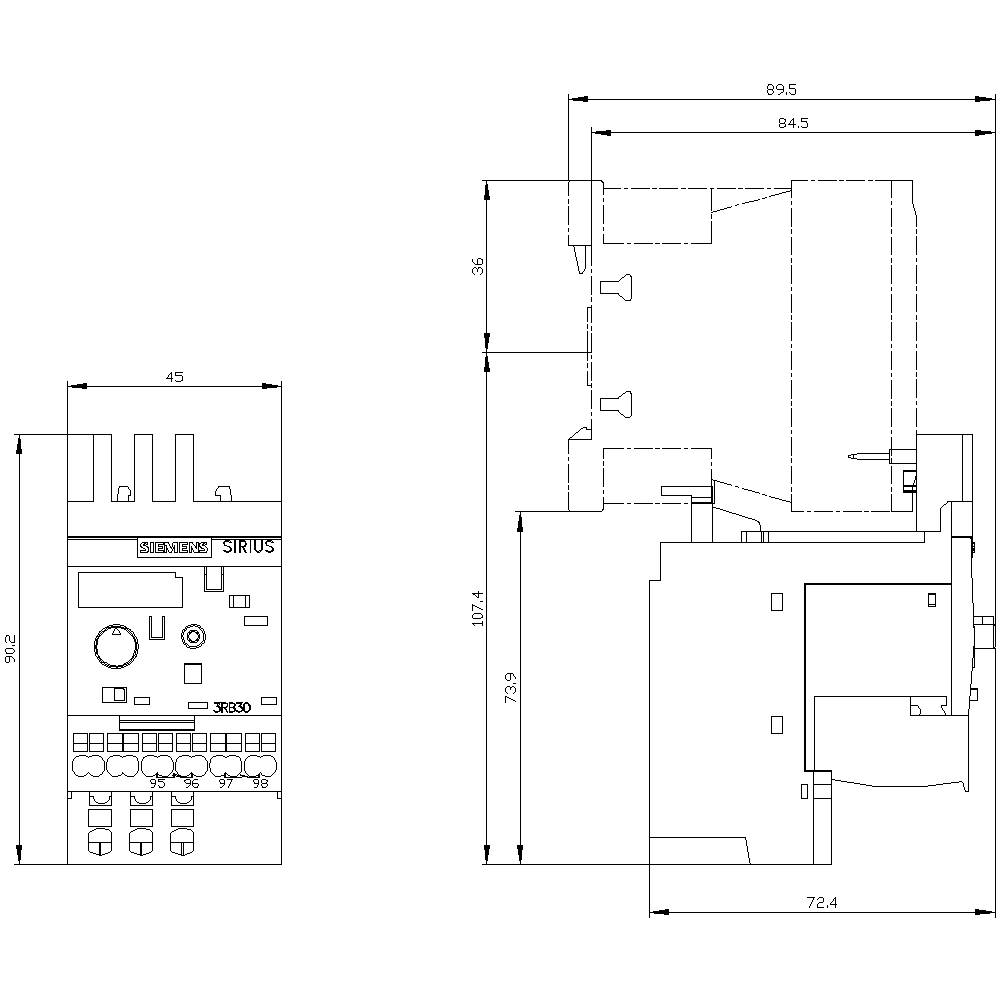

Dessin technique d'un dispositif électronique avec dimensions en millimètres, présentant les vues de face et de côté avec des détails de connexion.

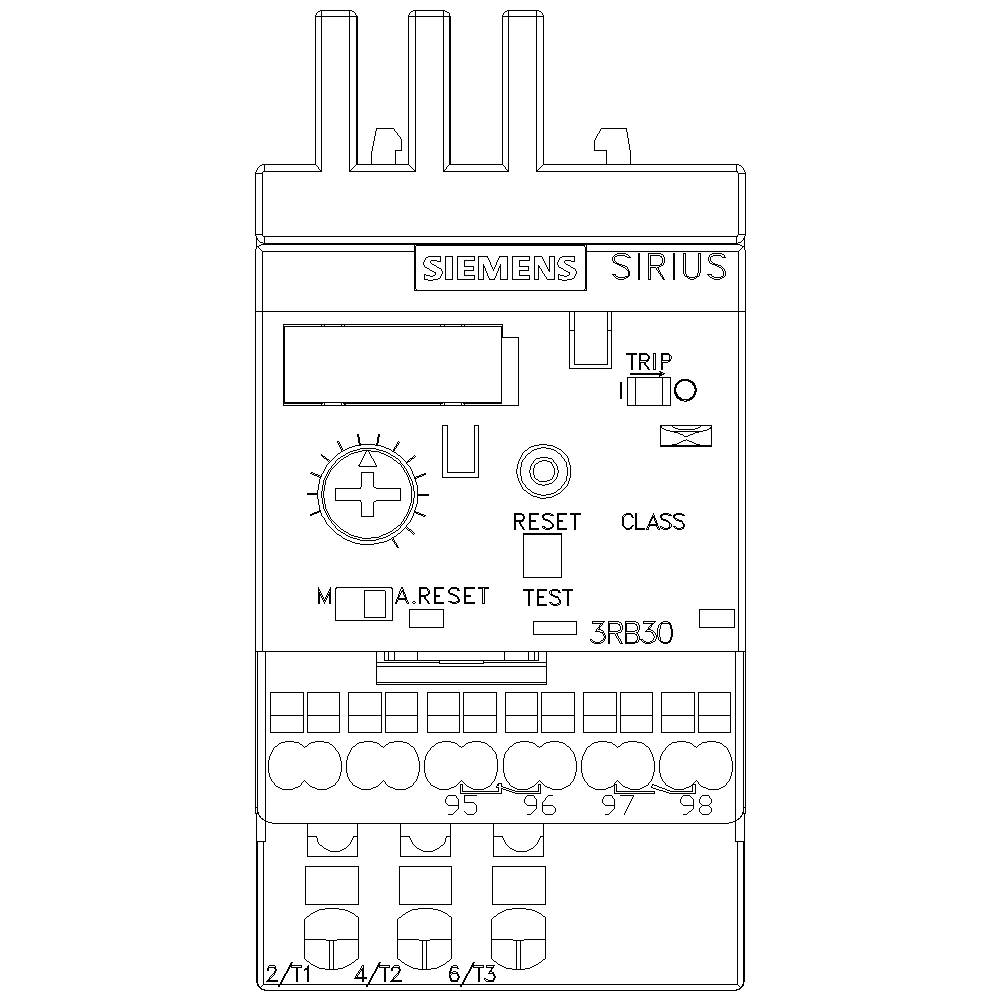

'Schéma de câblage d'un relais de surcharge Siemens SIRIUS 3RB30 avec bouton de réinitialisation et de test, bornes de connexion et voyants de contrôle.'

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3016-2NE0

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 11 janvier 2027

Nombre

pièce(s)

Total (CHF 135.95 / pièce(s))

CHF 135.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RB3016-2NE0

Dimensions: S00

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 0.32 A

Valeur du courant d'appel (max.): 1.25 A

Plage de réglage (courant): 0.32 - 1.25 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccordement à ressort

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 72 mm

Dim.: (L x l x H) 90 x 45 x 72 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 1.25 A

Longueur: 90 mm

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: oui
