Name: Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SE0 1 pc(s)
Brand: Siemens
SKU: 1742043
Availability: BackOrder

Un dispositif électronique de contacteur Siemens SIRIUS, utilisé pour la commutation et le contrôle des charges électriques dans les systèmes d'automatisation.

'Armoire électrique ouverte avec différents composants électriques tels que des interrupteurs, du câblage et des dispositifs de commande, visibles sur des étagères.'

Le diagramme présente les composants d'un système électrique de commutation comprenant un support, un relais de surcharge, des accessoires, un déclencheur rotatif, un couvercle et un mécanisme de réinitialisation.

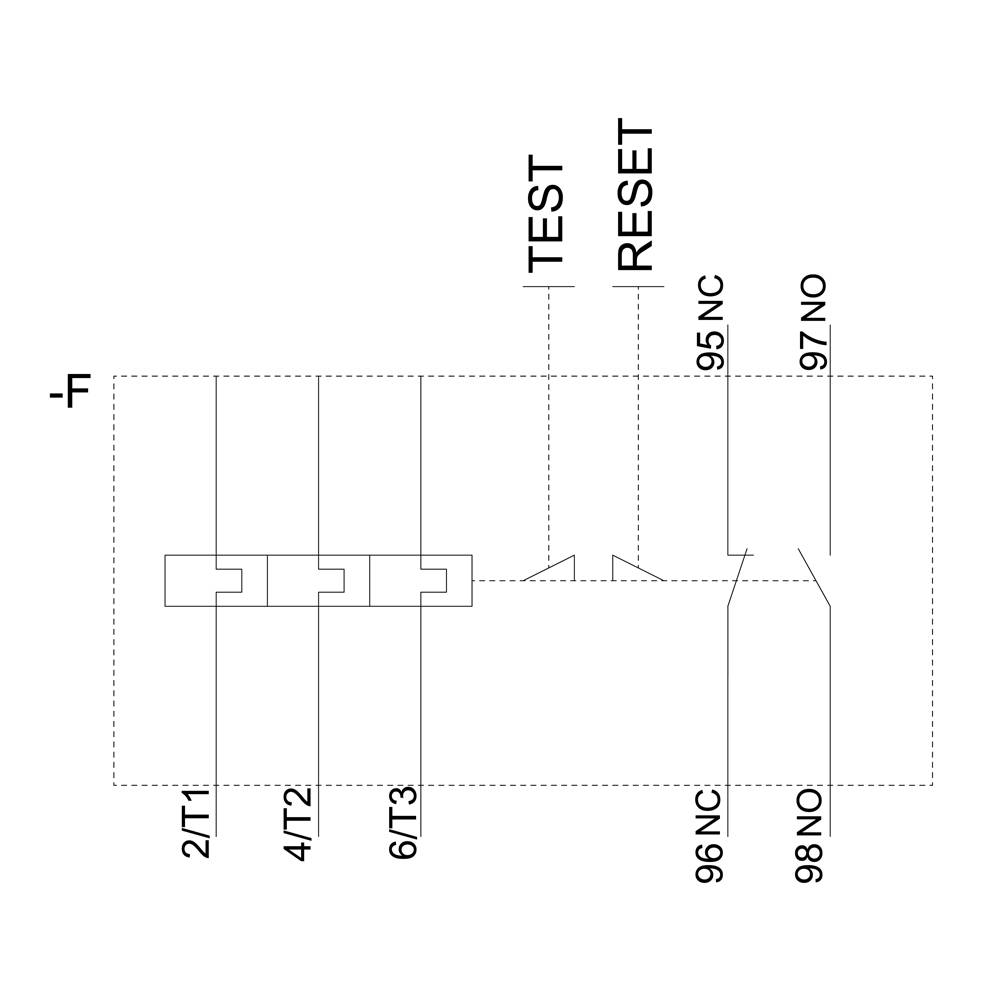

Diagramme d'un circuit électrique avec les étiquettes 'TEST', 'RÉINITIALISATION', et les connexions supplémentaires : '2/T1', '4/T2', '6/T3', '95 NC', '96 NC', '97 NO', '98 NO'.

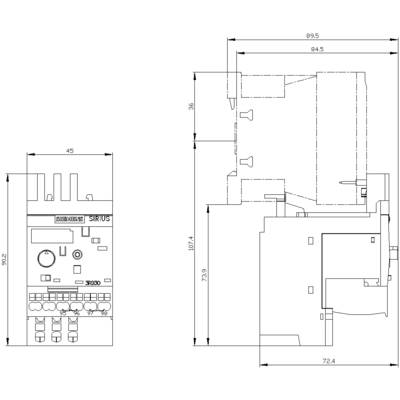

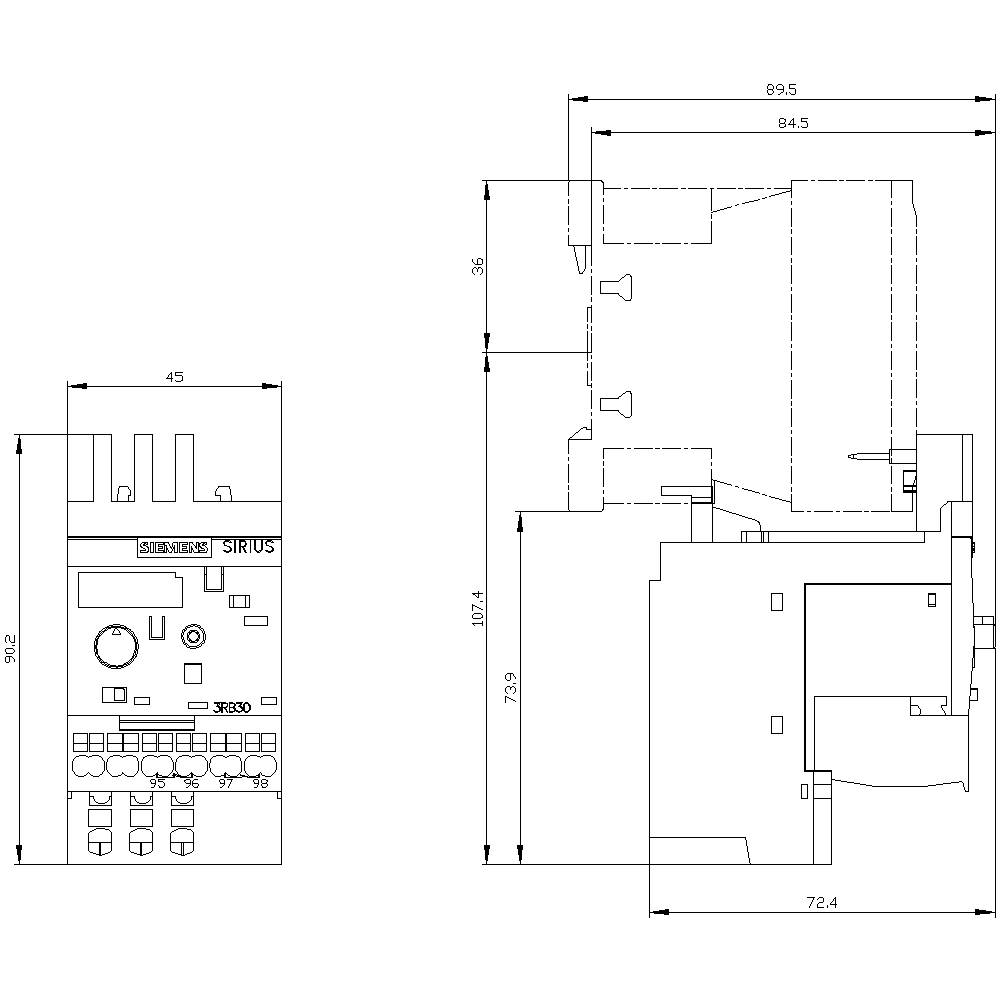

Dessin technique d'un appareil électrique de commutation avec vue de face et vue latérale ; dimensions et détails du boîtier indiqués.

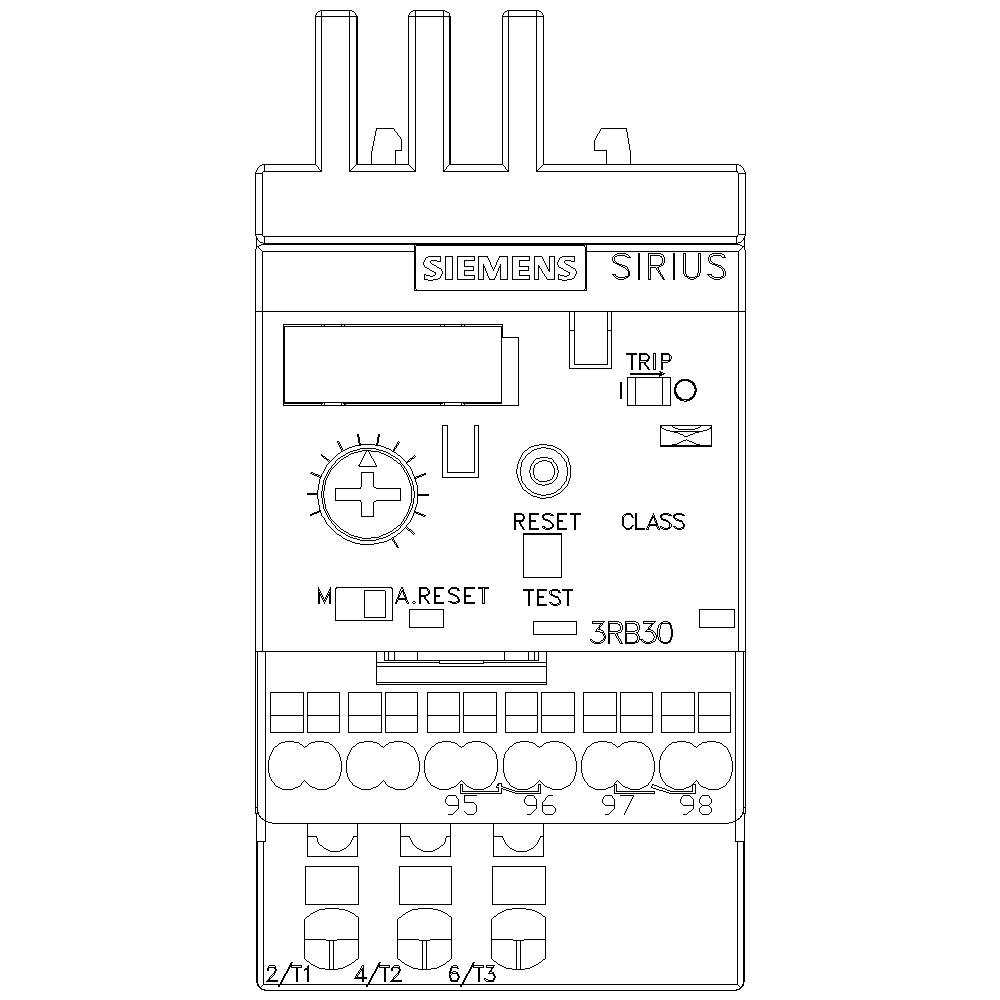

Un relais de surcharge Siemens SIRIUS, modèle 3RB30, avec des éléments de commande pour le test, la réinitialisation et la remise à zéro manuelle. Bornes de connexion en bas.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3016-1SE0

Dimensions

S00

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 93.95 / pièce(s))

CHF 93.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3016-1SE0

Dimensions: S00

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 3 A

Valeur du courant d'appel (max.): 12 A

Plage de réglage (courant): 3 - 12 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccordement à ressort

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 72 mm

Dim.: (L x l x H) 90 x 45 x 72 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 12 A

Longueur: 90 mm

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kontaktart

Funktionen

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Code produit :1749930

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Monostabil

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Code produit :1742023

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 351.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Code produit :1742024

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Code produit :1751011

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Bistabil mit Steuereingang

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Code produit :1702654

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Code produit :1702655

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Code produit :1742034

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Code produit :1742035

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Code produit :1742025

Livraison le lun. 30 novembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Code produit :1742026

Livraison le mer. 2 décembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 345.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1742043 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SE0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742043 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SE0 1 pc(s)

Description

Relais de surcharge 3...12 A pour protection des moteurs Taille S00, CLASSE 10E Montage sur contacteur circuit principal : Bloc de jonction à bornes à ressort Circuit auxiliaire : Bloc de jonction à bornes à ressort Réarmement automatique/manuel
