Name: Relais de sécurité XPSUAK32AC Schneider Electric 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 100 x 120 mm afficheur LED 1 pc(s
Brand: Schneider Electric
SKU: 2373937
Availability: BackOrder

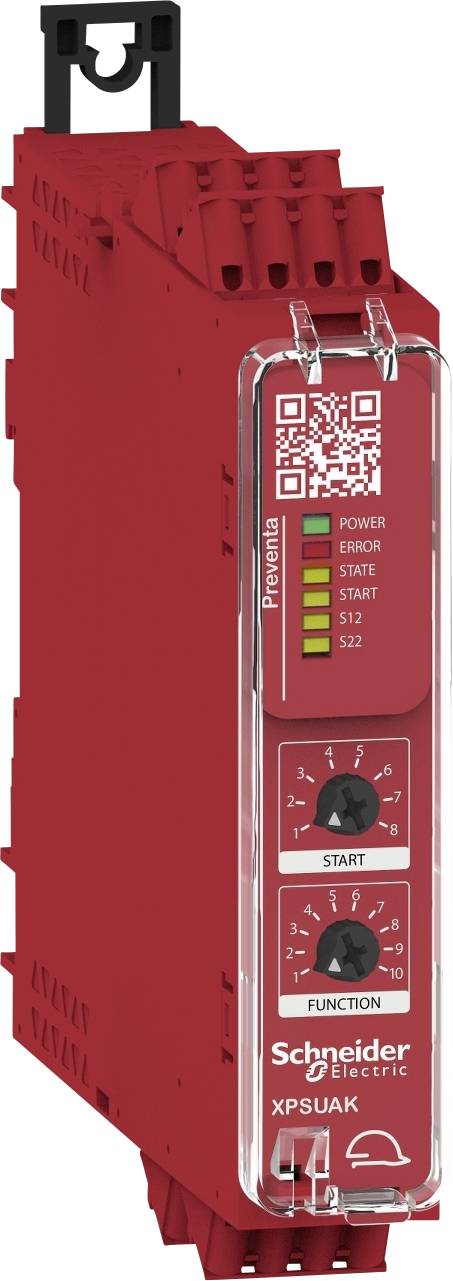

Relais de sécurité rouge de la marque Schneider Electric avec des voyants LED verts et rouges indiquant Power, Error et State sur la façade.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de sécurité

Branchement

terminal à ressort

Type

XPSUAK32AC

Tension de fonctionnement min.

48 V DC/AC

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 207.95 / pièce(s))

CHF 207.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Support de montage : rail DIN symétrique de 35 mm
PUISSANCE ABSORBÉE : 3 W 48 V DC
Entrées de sécurité : 2
COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 3 A DC-1 ; 1 A DC-13
Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
Temps de réponse maximal avec entrée ouverte : 20 ms.
Sans PVC : oui

Type d'emballage: Piece

Type de produit: Relais de sécurité

Type: XPSUAK32AC

Branchement: terminal à ressort

Tension de fonctionnement min.: 48 V DC/AC

Tension de fonctionnement max.: 240 V DC/AC

Tension de fonctionnement: 48 - 240 V DC/AC

Temps de réponse: 20 ms

Type de contact: 2 NO (T)
1 NF (R)

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

Approbations (Capteurs): TÜV
cUL

Spécificités: afficheur LED

: IP20
IP40
IP54

Température de fonctionnement (min.): -25 °C

Température de fonctionnement (max.): +55 °C

Profondeur: 120 mm

Largeur: 22.5 mm

Hauteur: 100 mm

Dim.: (l x H x P) 22.5 x 100 x 120 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Verpackungsart

Sicherheitsrelais XPSUAK32AC Schneider Electric 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373937

Livraison le lun. 21 décembre

Conrad Electronic

Ce produit

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373927

Livraison le mar., 23 février 2027

Conrad Electronic

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373928

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373929

Livraison le mer., 20 janvier 2027

Conrad Electronic

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373931

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373932

Livraison le jeu. 29 octobre

13 pièce(s)Conrad Electronic

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373933

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373934

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373935

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373936

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2373937 Relais de sécurité XPSUAK32AC Schneider Electric 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 100 x 120 mm afficheur LED 1 pc(s

Description

Relais de sécurité
PL/ catégorie au sens de la norme ISO13849-1: PL e/catégorie 4
SIL 3 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation : 2 x normalement ouvert
Circuits de signalisation : 1 x normalement fermé
Avec sortie diagnostic
Détection des courts-circuits
Tension : 48...240 V AC/DC
Raccordement : bornes à ressort ***Un retour est possible seulement dans un état fermé.***

Le relais de sécurité Harmony XPSUAK32AC de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de deux contacts normalement ouverts comme circuits de validation et d'un contact auxiliaire. Il peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.

Le relais de sécurité à tension d'alimentation de 48...240 V AC/DC Harmony XPSUAK32AC offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à ressort amovibles et peut être installé sur un rail DIN35.
