Name: Relais de sécurité XPSUAF33AC Schneider Electric Tension de fonctionnement: 24 V/DC 3 NO (T) (l x H x P) 22.5 x 100 x 12
Brand: Schneider Electric
SKU: 2373933
Availability: BackOrder

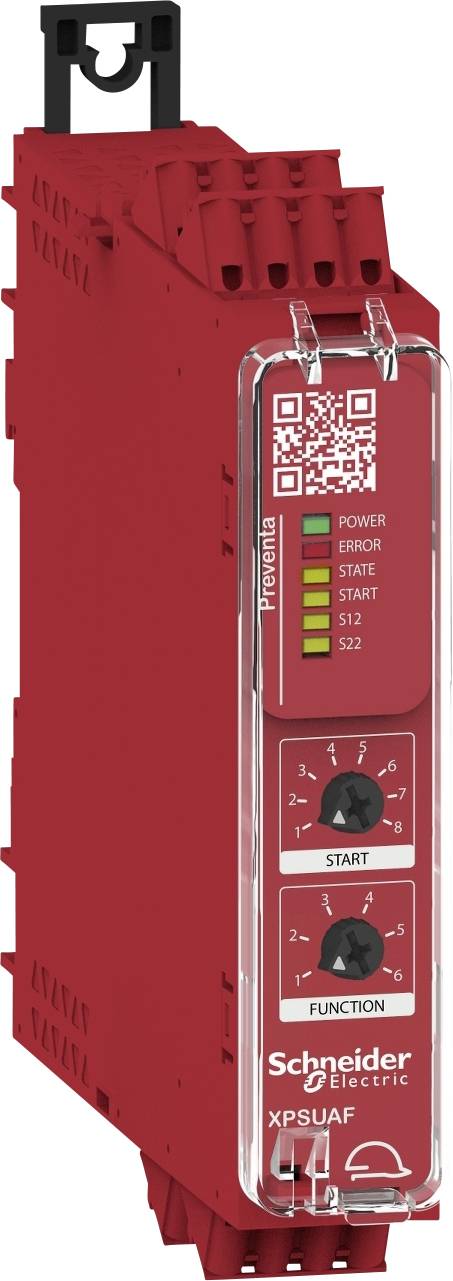

Module de sécurité rouge avec code QR, voyants LED pour 'Power', 'Error', 'State', 'Start'. Commandes : 'Start', 'Function'. Marque : Schneider Electric.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de sécurité

Branchement

terminal à ressort

Tension de fonctionnement

24 V/DC

Type

XPSUAF33AC

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 193.95 / pièce(s))

CHF 193.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Support de montage : rail DIN symétrique de 35 mm
PUISSANCE ABSORBÉE : 3 W 48 V DC
Entrées de sécurité : 2
COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1 ; 3 A AC-15 ; 5 A DC-1 ; 3 A DC-13
Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
Temps de réponse maximal avec entrée ouverte : 20 ms.
Sans PVC : oui

Type d'emballage: Piece

Type de produit: Relais de sécurité

Type: XPSUAF33AC

Branchement: terminal à ressort

Tension de fonctionnement: 24 V/DC

Tension de fonctionnement min.: 48 V DC/AC

Tension de fonctionnement max.: 240 V DC/AC

Tension de fonctionnement: 48 - 240 V DC/AC

Temps de réponse: 20 ms

Type de contact: 3 NO (T)

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

Approbations (Capteurs): TÜV
cUL

Spécificités: afficheur LED

: IP20
IP40
IP54

Profondeur: 120 mm

Largeur: 22.5 mm

Hauteur: 100 mm

Dim.: (l x H x P) 22.5 x 100 x 120 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsspannung

Verpackungsart

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373933

Livraison le lun. 21 décembre

Conrad Electronic

Ce produit

Federkraftklemme

24 V/DC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373927

Livraison le mar., 23 février 2027

Conrad Electronic

Federkraftklemme

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373928

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373929

Livraison le mer., 20 janvier 2027

Conrad Electronic

Federkraftklemme

24 V

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373931

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373932

Livraison le ven. 30 octobre

13 pièce(s)Conrad Electronic

Schraubklemmen

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373934

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

24 V/DC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373935

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373936

Livraison le lun. 21 décembre

Conrad Electronic

Schraubklemmen

24 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK32AC Schneider Electric 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373937

Livraison le lun. 21 décembre

Conrad Electronic

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2373933 Relais de sécurité XPSUAF33AC Schneider Electric Tension de fonctionnement: 24 V/DC 3 NO (T) (l x H x P) 22.5 x 100 x 12

Description

Relais de sécurité
PL/ catégorie d'après la norme ISO13849-1: PL e/cat. 4
SIL 3 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation : 3 x normalement ouvert
Avec sortie diagnostic
Détection des courts-circuits
Tension : 48...240 V AC/DC
Raccordement : bornes à ressort ***Seuls les articles non ouverts peuvent être renvoyés***

Le relais de sécurité Harmony XPSUAF33AC de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de trois contacts normalement ouverts comme circuits de validation et peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.

Le relais de sécurité à tension d'alimentation de 48...240 V AC/DC Harmony XPSUAF33AC offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à ressort amovibles et peut être installé sur un rail DIN 35.
