Name: Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x
Brand: Dold
SKU: 2359279
Availability: BackOrder

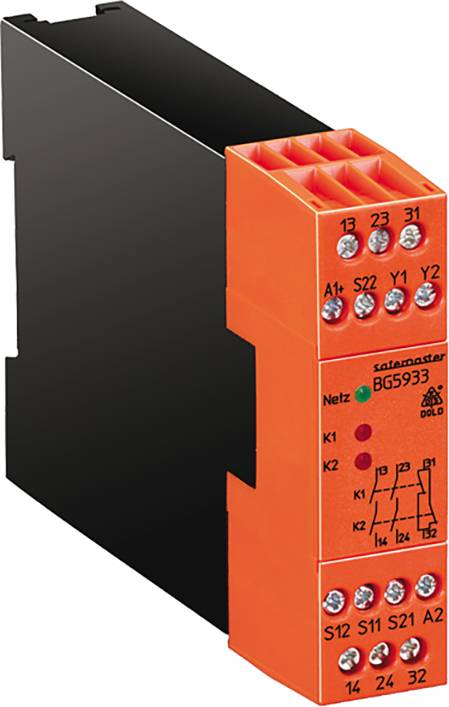

Relais de sécurité orange avec face arrière noire, modèle BG5933 de Dold, montrant les étiquettes et les connexions de fiches pour les circuits.

Photo non contractuelle

Type de produit

Relais de sécurité

Branchement

bornes à vis

Tension de fonctionnement

24 V/AC

Type

BG5933.22/61 DC24V

Temps de réponse

40 ms

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 341.95 / pièce(s))

CHF 341.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Commutation compacte et prête à l'emploi à deux mains
Économie de coûts grâce à l'élimination des commandes de contacteurs conventionnelles
Surveillance des contacteurs externes pour la multiplication des contacts - amplification via le circuit de retour Y1 - Y2
Circuit testé par type selon les exigences de l'association professionnelle

Caractéristiques techniques

Plage de tension : AC 0,85... 1,1 UN
Pour une ondulation résiduelle de 10 % : DC 0,9... 1,1 UN
Consommation nominale : env. 4 va DC env. 2,3 W
Fréquence nominale : 50/60 Hz
Temps de retard pour le
Demande de simultanéité : max. 0,5 s.
Temps de préparation : 1 s.
Contacts de commande : 2 x (1 contact NO et 1 contact NF)
Courant via les contacts de commande
Pour DC 24 V :
Contact NO : type. 50 ma
Contact NC : type. 20 ma
Protection de l'appareil : interne avec PTC
Protection contre les surtensions : par MOV
puissance de coupure
SELON AC 15 : N/O : 3 A / AC 230 V IEC/EN 60 947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60 947-5-1
SELON DC 13 : N/O : 1 A / DC 24 V IEC/EN 60 947-5-1
CONTACT NC : 1 A / DC 24 V IEC/EN 60 947-5-1
En référence à DC 13 : contact NO : 4 A / DC 24 V à 0,1 Hz
Contact NC : 4 A / DC 24 V à 0,1 Hz
Durée de vie électrique à 5 A, AC 230 V cos ϕ = 1 : 2 x 105 cycles de commutation
Fréquence de commutation autorisée : max. 1 800 cycles / h
Résistance aux courts-circuits
Fusible fusible max. : 6 A GL IEC/en 60 947-5-1
Coupe-circuit automatique : C 8 A
Durée de vie mécanique : 10 x 106 cycles de commutation

Type de produit: Relais de sécurité

Type: BG5933.22/61 DC24V

Branchement: bornes à vis

Tension de fonctionnement: 24 V/AC

Temps de réponse: 40 ms

Type de contact: 2 NO (T)
1 NF (R)

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 5 A

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

: IP20
IP40

Température de fonctionnement (min.): -15 °C

Température de fonctionnement (max.): +55 °C

Profondeur: 121 mm

Largeur: 22.5 mm

Hauteur: 84 mm

Dim.: (l x H x P) 22.5 x 84 x 121 mm

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359279 Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359279 Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x

Description

Le BG 5933 ou BH 5933 sert à libérer et à interrompre un circuit de sécurité. Il peut être utilisé pour la protection des personnes et des machines dans les applications avec interrupteurs à deux mains lors de la mise en pression de l'usinage des métaux, ainsi que pour d'autres machines avec des mouvements de fermeture dangereux.

· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
Niveau de sécurité type III-C conforme à la norme en 574
Les règles de sécurité pour les commutations à deux mains sur les moteurs
· Pressage de la finition des métaux ZH 1-456
· Entrées pour 2 interrupteurs avec 1 contact NC et 1 contact NO
· Sortie : 2 N/O., 1 N/C ou
· 3 contacts ouverts/1 contact fermé
Avec protection contre la surtension et les court-circuits
Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3

Ce texte a été traduit par une machine.
