Photo non contractuelle

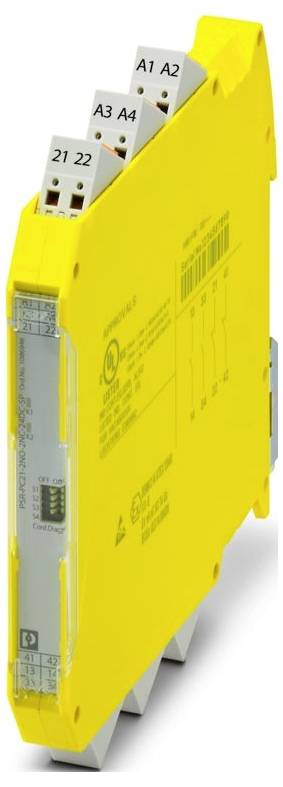

Relais de couplage PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 2 NF (R) (l x H x P) 12.5
Type d'emballage
Piece
Type de produit
Relais de couplage
Branchement
bornier Push-In
Tension de fonctionnement
24 V/DC
Type
PSR-PC21-2NO-2NC-24DC-SP
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 139.95 / pièce(s))
CHF 139.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 12,5 mm
- Hauteur : 116,6 mm
- Profondeur : 114,5 mm
- Matériau boîtier: PA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 70 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 8 mm
- Position de montage : verticale ou horizontale
- ATEX : ATEX
- IECEx: IECEx
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Étiquette : Ex ec NC IIC T4 GC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale dans la condition nominale: 7,05 W (S1, S2, S3, S4 = ON, charge à 2 canaux, UB = 30 V, US = 24 V, IS = 2*46 MA, IL² = 36 A, RCONTACT = 0,05 Ω)
- CE : CE
- Certificat : 2022122304115696
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : max. 0,1 Hz
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc: 15g
- Circuit de protection : protection antipolarisation série | Diode de suppression 38,6 V
- Affichage de l'état : 2 x LED (vert)
- Tension de commutation : min. 5 V c.c.; max. 30 V C.C.
- DÉSIGNATION: A1/A2, A3/A4
- Application: Éteignez en toute sécurité;High Demand;Low Demand;Ex
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 1 mA;max. 100 mA
- Description de la sortie : 2 NC parallèle, sans délai, sécuritaire, sans potentiel
- Exécution de contact : 2 voies de retour
- Courant de durée limite: 100 mA
- Tension d'isolation nominale : 250 V c.a.
- TENSION D'ALIMENTATION DU CIRCUIT DE COMMANDE ASSIGNÉE US : 24 V DC -20 % / +25 %
- Courant d'alimentation de commande assignée IS: Type. 15 mA (par canal (configurable);type. 25 mA (par canal (configurable);type. 40 mA (par canal (configurable);type. 46 mA (par canal (configurable)
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 10 x 106 jeux de commutation
- Temps de rechute typique : < 30 ms (en cas de commande via A1 ou A3 pour US)
- Matériel de contact: AgCuNi, + Au
- Puissance de commutation : 4 A (24 V (DC13)) ; 4 A (250 V (AC15), basse demande) ; 2 A (250 V (AC15), haute demande)
- Sauvegarde de sortie : 150 mA Flink
- CCC / China-Ex: CCC / China-Ex
- Type de relais : relais électromécanique avec contacts à guidage forcé selon IEC/EN 61810-3
- Temps : temps
- Portée typique Temps de serrage à US : < 70 ms (en cas de commande via A1 ou A3 à US)
- Temps de préparation : 500 ms
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc assignée / isolation: Séparation sûre, isolation renforcée 6,4 kV de (A1/A2, A3/A4, 21/ 41, 41/4) à (13/34, 33/34) et entre (13/14) et (33/14);isolation de base 42 kV entre tous les chemins d'alimentation et le boîtier;séparation 500 V entre (A1/A2, A3/A4) et (21/22, 22/42)
- Temps de filtrage : 2 ms (en cas de chute de tension aux États-Unis)
- Nombre de sorties : 2
- Puissance de commutation : min. 20 mW
- Quadrillage Courant total: 72 A2 (haute demande, attention à la mise à jour);32 A2 (basse demande, attention à la mise à jour)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal (structure 1oo1) : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal (structure 1oo1)
- Niveau d'intégrité de sécurité (SIL): 2
- Données techniques de sécurité : IEC 61508 - Faible demande sur circuit à 1 canal (structure 1oo1) : Données techniques de sécurité : IEC 61508 - Faible demande sur circuit à 1 canal (structure 1oo1)
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 360 mW (par canal (configurable);type. 600 mW (par canal (configurable);type. 960 mW (par canal (configurable);type. 1,1 W (par canal (configurable))
- Catégorie d'arrêt : 0
- Données techniques de sécurité: EN 50156-2: Données techniques de sécurité: EN 50156-2
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Test de simulation environnementale : test de simulation environnementale
- Relais : chemins de partage (13/14, 33/34) : relais : chemins de partage (13/14, 33/34)
- Relais: Chemin de retour (21/22, 41/42): Relais: Chemin de retour (21/22, 41/42)
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux (structure 1oo2) : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux (structure 1oo2)
- Données techniques de sécurité : IEC 61508 - Faible demande sur circuit à 2 canaux (structure 1oo2) : Données techniques de sécurité : IEC 61508 - Faible demande sur circuit à 2 canaux (structure 1oo2)
- Type d'emballage
Piece
- Type de produit
Relais de couplage
- Type
PSR-PC21-2NO-2NC-24DC-SP
- Branchement
bornier Push-In
- Tension de fonctionnement
24 V/DC
- Temps de réponse
70 ms
- Type de contact
2 NF (R)
- Tension de contact (max.)
250 V DC/AC
30 V/DC
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 2
- Approbations (Capteurs)
UL
IP20
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
70 °C
- Profondeur
114.5 mm
- Largeur
12.5 mm
- Hauteur
116.6 mm
- Dim.
(l x H x P) 12.5 x 116.6 x 114.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563451 Relais de couplage PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 2 NF (R) (l x H x P) 12.5
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563451 Relais de couplage PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 2 NF (R) (l x H x P) 12.5
Description
Relais de couplage pour les applications SIL 3 à haute et basse demande, couplage les signaux de sortie numériques à la périphérie, 2 voies de libération contrôlables indépendamment, 2 voies de retour, applications Safe State Off, filtres à impulsions de test, Borne push-in enfichable
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
