Phoenix Contact RAD-DI8-IFS 2901539 Module d'extension E/S

Un module électronique vert avec plusieurs bornes de connexion en haut, probablement une partie d'un système de protection industriel ou d'une unité de contrôle.

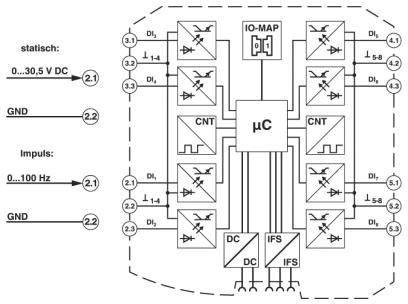

Schéma de câblage d'un circuit de microcontrôleur avec entrées et sorties pour tension (0...30,5 V DC), impulsion (0...100 Hz) et mise à la terre (GND).

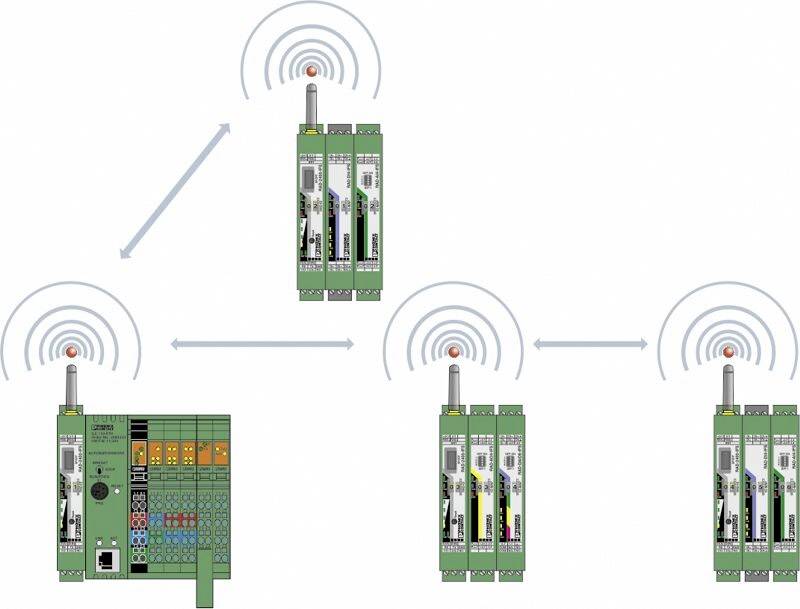

Plusieurs appareils électroniques verts sont interconnectés sans fil par des ondes radio émises par des antennes. Un appareil présente des ports supplémentaires colorés.

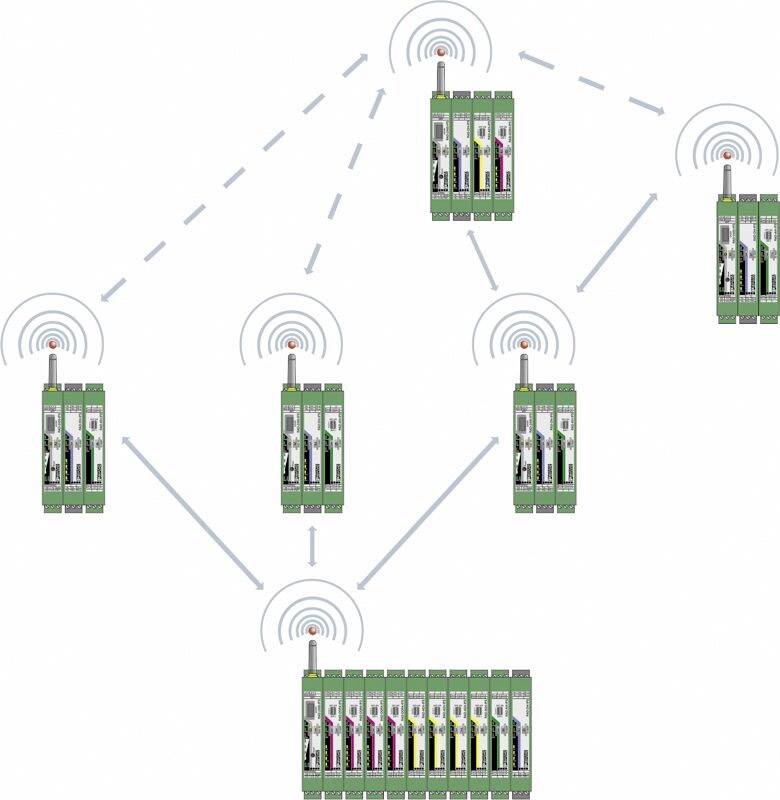

L'image représente un réseau sans fil d'appareils de communication. Des flèches relient les appareils et indiquent le flux d'informations.
Schéma de circuit avec des composants électroniques, des connexions et des désignations pour un microcontrôleur. Montre les voies d'entrée et de sortie.
Dessin technique d'un appareil avec des dimensions de 99 mm de largeur et 114,5 mm de hauteur. La vue latérale montre une largeur de 17,5 mm.

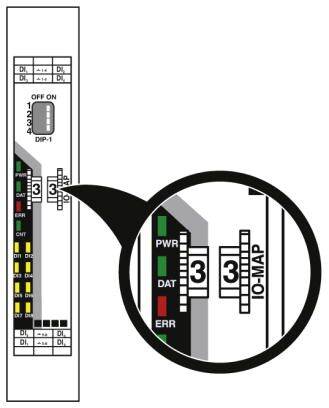

'Diagramme d'un module d'E/S mettant l'accent sur le commutateur DIP et les voyants PWR, DAT et ERR.'

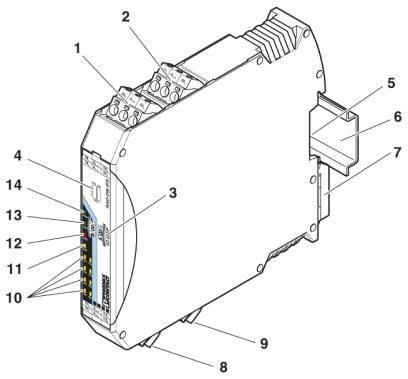

Appareil électronique doté de connexions et de composants numérotés. Parfaitement adapté aux systèmes de contrôle industriels.

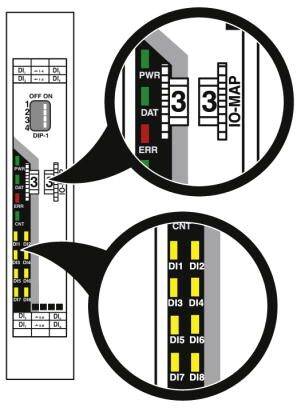

Un diagramme montre des vues agrandies d'un dispositif électronique. En haut sont représentés les LED PWR, DAT et ER. En bas sont marqués les connecteurs DI1 à DI8.

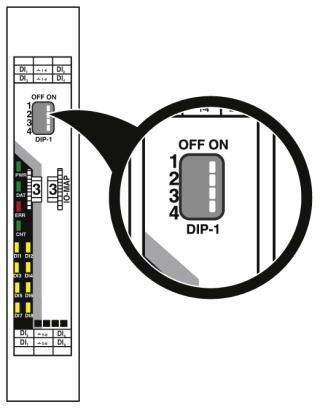

'Illustration d'un commutateur DIP à quatre interrupteurs, le deuxième et le troisième interrupteurs étant positionnés sur ON.'
1/10
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 4 décembre
Nombre
Total (CHF 319.95 / pièce(s))
CHF 319.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Description de l'entrée : entrée numérique
  • Nombre d'entrées : 8
  • Voyant d'état : LED verte (tension d'alimentation, PWR)
  • Position de montage: indifférente
  • Référence de montage : sur rail standard NS 35 selon en 60715
  • Longueur de dénudage : 7 mm
  • Filetage : m3
  • Degré de pollution : 2
  • Catégorie de surtension : II
  • Section de conducteur rigide min. : 0,2 mmm²
  • Section de conducteur rigide max. 2,5 mm²
  • Section de conducteur flexible min.: 0,2 mmm²
  • Section de conducteur flexible max.: 2,5 mm²
  • Section de conducteur AWG min. : 24
  • Section de conducteur AWG max. : 14
Type de produit

Module d'extension E/S

Type

RAD-DI8-IFS

Tension de fonctionnement min.

19.2 V/DC

Tension de fonctionnement

19.2 - 30.5 V/DC

Tension de fonctionnement max.

30.5 V/DC

Hauteur

113 mm

Longueur

114.5 mm

Largeur

17.5 mm

IP20

Dim.

(L x l x H) 114.5 x 17.5 x 113 mm

Connexion

Borne à vis

Référence fabricant

2901539

Température ambiante max.

+70 °C

Température ambiante min.

-40 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2225445 Phoenix Contact RAD-DI8-IFS 2901539 Module d'extension E/S

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225445 Phoenix Contact RAD-DI8-IFS 2901539 Module d'extension E/S

Description

Plage de température étendue -40 °C... +70 °C. Remplacement simple du module même pendant le fonctionnement (remplacement à chaud). 8 entrées numériques (0... 30,5 V DC). 2 entrées d'impulsion (0...100 Hz). Mise en service simple via la molette.

Ce texte a été traduit par une machine.
