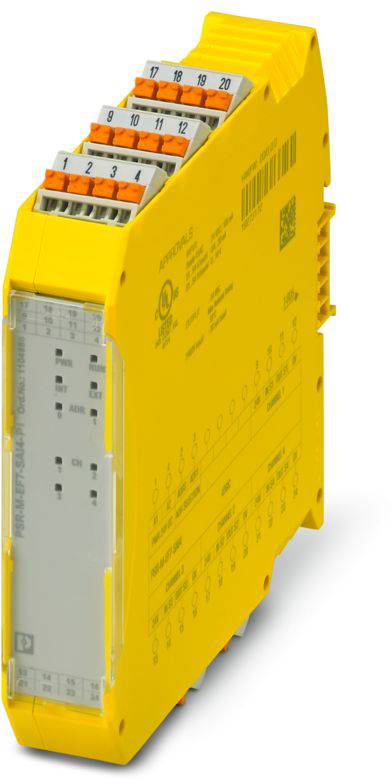

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Module d'extension 24 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 759.95 / pièce(s))
CHF 759.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 22,61 mm
- Hauteur : 107,74 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de dénudage : 10 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale dans la condition nominale : 2,76 W (avec charge maximale autorisée)
- Indice de protection: III
- Fréquence : 12 Hz (fréquence maximale recommandée du signal du capteur, entrée de courant) ; 2 Hz (fréquence maximale recommandée du signal du capteur, entrée de tension)
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Résistance aux courts-circuits : Oui
- Raccordement conducteur : raccord conducteur
- Analogique : analogique
- Courant : max. 30 mA (consommation de courant du capteur par canal)
- Consignes de montage : respecter le derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Circuit de protection : protection contre les surcharges Détection de surcharge à 38 mA
- Affichage de l'état : 4 x LED (jaune, rouge)
- Désignation : A1/A2
- Application : Analog IN
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : max. 14 A (Δt = 1 ms pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 6 A)
- Courant d'alimentation de commande assignée IS: Type. 82 mA (sans alimentation de capteur);Type. 212 mA (avec alimentation en capteur)
- Données techniques de sécurité : données techniques de sécurité
- Temps : temps
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation: Isolation de base 4 kV entre tous les chemins de courant et les boîtiers;Séparation galvanique, isolation fonctionnelle 0,5 kV entre la logique et les entrées analogiques et les entrées analogiques entre elles
- Temps de filtrage : type. 5 ms (en cas de chute de tension aux États-Unis)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL) : E (circuit à 2 canaux);d (circuit à 1 canal)
- Niveau d'intégrité de sécurité (SIL) : 3 (circuit à 2 canaux) ; 2 (circuit à 1 canal)
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- ENTRÉE DE DÉNOMINATION: DANS S1, S2, S3, S4
- Résistance d'entrée entrée entrée de courant : 290 Ω ±25 % (circuit de protection interne inclus)
- Max. Courant autorisé : max. 35 mA (comme entrée de courant)
- Fréquence limite (3 dB) : 160 Hz (passe-bas RC,1. Ordre, comme entrée de courant);4 Hz (passe-bas RC, comme entrée de tension)
- Signal d'entrée Courant : 0 mA ... 25 mA (plage de mesure);0 mA ... 20 mA (plage de mesure configurable avec plage de diagnostic 20,1 mA ... 23 mA);4 mA ... 20 mA (plage de mesure configurable avec plage de diagnostic 20,1 mA ... 23 mA (limite supérieure), 2,5 mA ... 3,8 mA (limite inférieure)
- Description de l'entrée: Entrées analogiques de sécurité, configurables en tant qu'entrées de courant ou de tension, séparées du potentiel
- Nombre d'entrées : 4
- Signal d'entrée tension : 0 V ... 12 V (plage de mesure);0 V ... 10 V (plage de mesure configurable avec plage de diagnostic 10,05 V ... 11,5 V (limite supérieure), 0,1 V (limite inférieure)
- Précision : Type. ± 2 % (en entrée de courant, par rapport à la valeur finale de la plage de mesure);max. ± 2,5 % (comme entrée de courant);type. ± 1 % (en tant qu'entrée de tension, par rapport à la valeur finale de la plage de mesure);max. ± 1,5 % (comme entrée de tension)
- Tension d'alimentation : 24 V c.c. ±3 %
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 1,96 W (sans alimentation du capteur) ; type. 5,08 W (avec alimentation en capteur)
- Catégorie d'arrêt : 0
- Temps de redémarrage : min. 5 s (durée du bateau); max. 10 s (heure du bateau)
- Temps de réaction : voir Manuel de l'utilisateur
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal
- Résistance d'entrée entrée entrée de tension: 185 kΩ ±25 %
- Remarque sur la technique de raccordement : blindé
- Taux d'échantillonnage: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Tension admissible : max. 24 V (comme entrée de courant) ; max. 14 V (comme entrée de tension)
- Résolution du convertisseur A/D : 16 bits
- Résolution (courant) : 381 Na
- Résolution (tension) : 152 µV
- Coefficients de température: Type. ± 0,07 %/K;max. ± 0,07 %/K
- Longueur de câble admissible : max. 100 m (par entrée)
- ALIMENTATION DU CAPTEUR : OUT S1/0V ...OUT S4/0V : ALIMENTATION DU CAPTEUR : OUT S1/0V ...OUT S4/0V
- Description : Tension d'alimentation du capteur par entrée analogique
- Type de produit
Module d'extension
- Nombre d’entrées analogiques max.
4
- Nombre d’entrées max.
4
- Tension de fonctionnement
24 V/DC
- Hauteur
107.74 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 107.74 mm
- Connexion
Raccordement Push-in
- Référence fabricant
1104986
- Type
PSR-M-EF7-SAI4-PI
- Montage
Montage sur profilé support/rack
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Profondeur
113.6 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Module d'extension 24 V/DC
Description
Module d'extension sécurisé avec 4 entrées analogiques sécurisées, 0 V ... 10 V, 0 mA ou 4 mA ... 20 mA, interface TBUS, jusqu'à CAT. 4/PL e, SIL 3, borne push-in enfichable, Connecteur TBUS inclus
