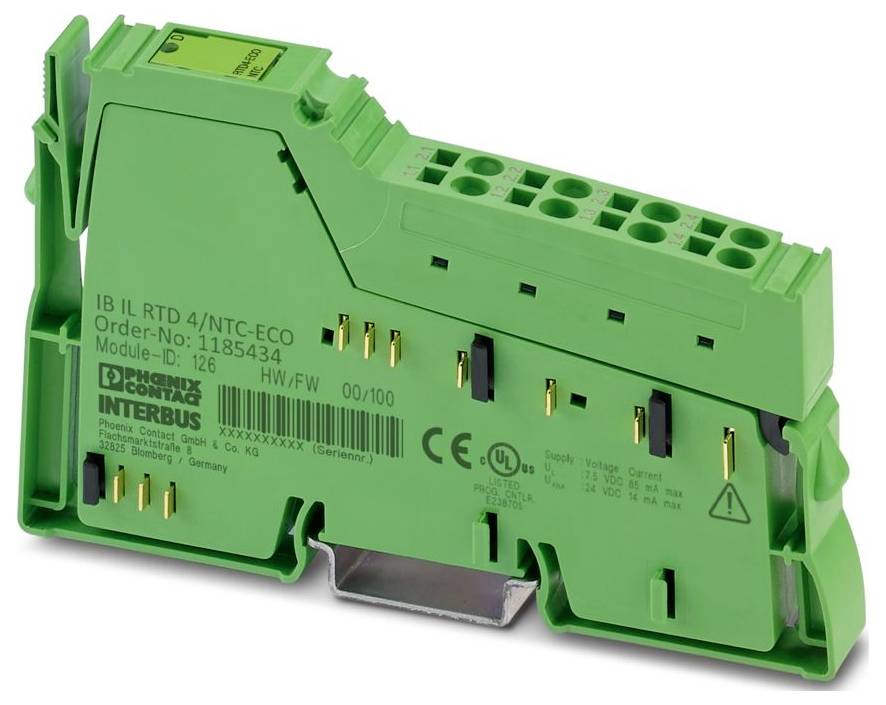

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Module de température 24 V/DC, 7.5 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 225.67 / pièce(s))
CHF 225.67
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : inLine
- Forme : modulaire
- Type de raccordement : raccord à ressort de traction
- Section de conducteur flexible: 0,08 mm² ... 1,5 mm²
- Section conducteur rigide: 0,08 mm² ... 1,5 mm²
- Section de conducteur AWG: 28 ... 16
- Largeur : 12,2 mm
- Hauteur : 119,8 mm
- Profondeur : 71,5 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): 0 °C ... 55 °C
- Température ambiante (stockage/transport) : -25 °C ... à 85 °C
- Type de montage : montage sur rail support
- Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
- Désignation du connecteur : connecteur inLine
- Longueur de section dénudée : 8 mm
- Vitesse de transmission : 500 kbit/s.
- Puissance de perte maximale à condition nominale : 0,95 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Compris dans la livraison : prise inLine incluse
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 10 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 14 mA ; type. 7,3 mA
- Raccordement conducteur : raccord conducteur
- Circuit de protection : protection contre les surcharges | max. ±40 V c.c., 1 min.;Protection transitoire | Diode de suppression
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Entrée de désignation : entrées RTD analogiques
- Description de l'entrée: Entrées pour capteurs de température résistifs
- Nombre d'entrées : 4 (NTC, résistances linéaires)
- Analogique : Analogique :
- Temps de filtrage d'entrée : 120 ms (par canal)
- Tension d'alimentation : 24 V c.c. (via le classeur de potentiel)
- Remarque sur la technique de raccordement : blindé
- Résolution du convertisseur A/D : 24 bits
- Plage de résistance linéaire: 0 Ω ... 100 KΩ
- Bus local inLine: Bus local inLine
- Module : Module
- Code d'identification (déc): 126
- Code d'identification (HEX): 7E
- Code de longueur (HEX): 04
- Code de longueur (déc): 04
- Canal de données de processus : 64 bits
- Espace d'adresse d'entrée : 8 octets
- Espace d'adresse de sortie : 0 octet
- Longueur de registre : 64 bits
- Besoin de données de paramètres : 1 octet
- Besoin de données de configuration : 4 octets
- Potentiels: Approvisionnement de la logique (UL): Potentiels: Approvisionnement de la logique (UL)
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Connecteur inLine : connecteur inLine
- Messages de diagnostic : défaillance de l'alimentation périphérique interne Message d'erreur périphérique au coupleur de bus ; erreur de somme de contrôle Message d'erreur périphérique au coupleur de bus
- Potentiels: Alimentation des modules analogiques (UANA): Potentiels: Alimentation des modules analogiques (UANA)
- Lieu d'installation : armoire électrique
- Temps de conversion A/D : type. 120 ms
- Formats de données : représentation normalisée
- Tolérance relative : type. ± 0,15 % (de la valeur finale de la plage de mesure, à TU = 25 °C);max. ± 0,35 % (de la valeur finale de la plage de mesure, à TU = 25 °C)
- Filtre d'entrée : filtre numérique
- Mise à jour des données de processus : < 10 ms
- Valeur nominale des sources de courant: 10 µA (courant pulsé, l'indication est valable pendant la phase de balayage)
- Tension d'essai : logique de bus (bus local, alimentation logique) : 500 V c.a., 50 Hz, 1 min
- Tension d'essai: Périphérique analogique: 500 V c.a., 50 Hz, 1 min
- Tension d'essai: Serre de fonction: 500 V c.a., 50 Hz, 1 min
- Type de produit
Module de température
- Type
IB IL RTD 4/NTC-ECO
- Nombre d’entrées max.
4
- Tension de fonctionnement
24 V/DC
7.5 V/DC
- Hauteur
119.8 mm
- Longueur
71.5 mm
- Largeur
12.2 mm
IP20
- Dim.
(L x l x H) 71.5 x 12.2 x 119.8 mm
- Technique de connexion
2 fils conducteurs
- Connexion
Raccordement à ressort de traction
- Consommation électrique max.
85 mA
- Référence fabricant
1185434
- Modèle
modulaire
- Montage
Montage sur profilé support/rack
- Profondeur
70.430346 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Module de température 24 V/DC, 7.5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Module de température 24 V/DC, 7.5 V/DC
Description
inLine, borne de détection de température, entrées RTD analogiques : 4 (NTC, résistances linéaires), technique de raccordement : 2 conducteurs, vitesse de transmission dans le bus local : 500 kbit/s, indice de protection : IP20, prise inLine incluse
