Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Borne Inline 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

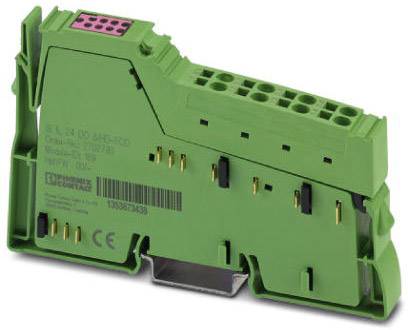

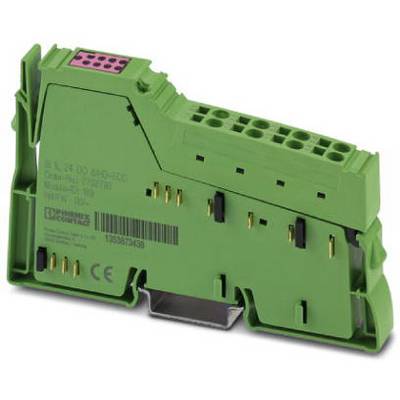

Composant électronique vert avec plusieurs points de connexion, adapté pour les systèmes de commande et de régulation industriels. Marquage CE visible.

Plateau de jeu vert avec une zone rouge en haut. Cases numérotées de 1 à 8. En bas, cases à double fonction pour les pions.

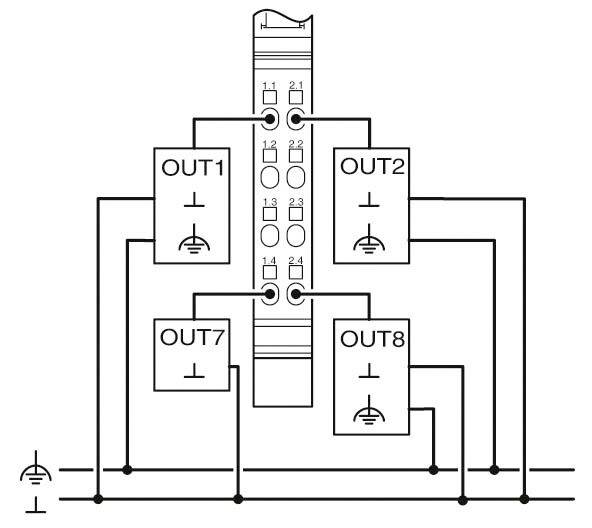

Schéma de câblage montre une barre verticale avec des connexions vers quatre sorties : OUT1, OUT2, OUT7, OUT8. Symbole de mise à la terre en bas à gauche.

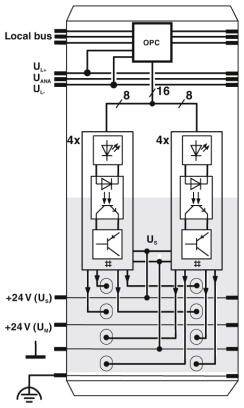

Schéma de câblage d'un circuit électrique avec deux modules parallèles, chacun comprenant des LED, des diodes et des connexions, annoté avec des valeurs de tension.

Dessin technique d'un profil mesurant 119,8 mm de largeur et 71,5 mm de hauteur.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 81.95 / pièce(s))

CHF 81.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surcharges, protection contre les courts-circuits des sorties diode Z dans la puce de sortie
Couleur : vert
Poids net : 84 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : 8
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,08 mm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,08 mm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 28
Section de conducteur AWG max. 16
Vitesse de transmission : 500 Kbit/s.
Puissance absorbée : max. 0,62 W

Type de produit: Borne Inline

Type: IB IL 24 DO 8/HD-ECO

Nombre de sorties: 8 x

Signal de sortie du courant: 500 mA

Courant de sortie max. par canal: 500 mA

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension du signal de sortie: 24 V

Tension de fonctionnement: 7.5 V/DC

Hauteur: 119.8 mm

Longueur: 71.5 mm

Largeur: 12.2 mm

: IP20

Dim.: (L x l x H) 71.5 x 12.2 x 119.8 mm

Technique de connexion: monoconducteur

Connexion: Raccordement à ressort de traction

Consommation électrique max.: 45 mA

Référence fabricant: 2702793

Montage: Profilé

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Tension logique UL: 7.5 V/DC

Série: ECO

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herst.-Teilenr.

Produkt-Art

Betriebsspannung

Anschluss

Phoenix Contact AXC F IL ADAPT 1020304 SPS-Erweiterungsmodul 24 V/DC

Code produit :2208975

Livraison le ven. 4 décembre

Conrad Electronic

1020304

SPS-Erweiterungsmodul

24 V/DC

Zugfederanschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS-Erweiterungsmodul 24 V/DC

Code produit :2209737

Livraison le ven. 4 décembre

Conrad Electronic

2403115

SPS-Erweiterungsmodul

24 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dezentrales I/O-Gerät

Code produit :2209865

Livraison le lun., 15 février 2027

Conrad Electronic

2702660

Dezentrales I/O-Gerät

M12-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 197.95^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Code produit :2209863

Livraison le lun., 29 mars 2027

Conrad Electronic

2702658

Dezentrales I/O-Gerät

M12-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dezentrales I/O-Gerät 24 V/DC

Code produit :2209864

Livraison le lun., 29 mars 2027

Conrad Electronic

2702659

Dezentrales I/O-Gerät

24 V/DC

M12-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC

Code produit :2209838

Livraison le ven. 4 décembre

Conrad Electronic

2702463

Buskoppler

24 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 489.95^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppler 24 V/DC

Code produit :2209746

Livraison le ven. 4 décembre

Conrad Electronic

2403869

Buskoppler

24 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-Modul 5 V/DC

Code produit :2209792

Livraison le mer., 28 avril 2027

Conrad Electronic

2701226

I/O-Modul

5 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC

Code produit :2208989

Livraison le ven. 4 décembre

Conrad Electronic

1027904

I/O-Modul

5 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 211.95^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Code produit :2208901

Livraison le ven. 4 décembre

Conrad Electronic

1004925

I/O-Modul

5 V/DC

Push-in-Anschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Borne Inline 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Borne Inline 7.5 V/DC

Description

8 sorties numériques. Raccordement des actionneurs en technique à 1 conducteur. Courant nominal par sortie : 500 ma. Courant total de la borne : 4 A. Sorties protégées contre les courts-circuits et les surcharges. Indicateurs de diagnostic et d'état.

Ce texte a été traduit par une machine.
