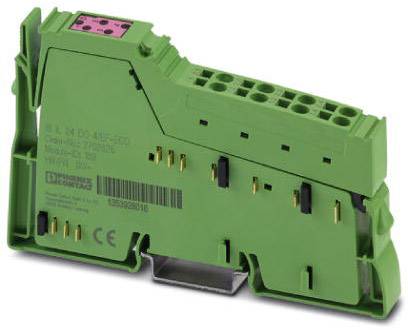

Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Borne Inline 7.5 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 72.11 / pièce(s))
CHF 72.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Protection : protection contre les surcharges, protection contre les courts-circuits des sorties diode Z dans la puce de sortie
- Couleur : vert
- Poids net : 83,85 g
- CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre de sorties : 4
- Longueur de dénudage : 8 mm
- Section de conducteur rigide min. : 0,08 mm²
- Section de conducteur rigide max. : 1,5 mmm²
- Section de conducteur flexible min.: 0,08 mm²
- Section de conducteur flexible max.: 1,5 mmm²
- Section de conducteur AWG min. : 28
- Section de conducteur AWG max. 16
- Vitesse de transmission : 500 Kbit/s.
- Puissance absorbée : max. 0,33 W
- Type de produit
Borne Inline
- Type
IB IL 24 DO 4/EF-ECO
- Signal de sortie du courant
500 mA
- Courant de sortie max. par canal
500 mA
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement
19.2 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension du signal de sortie
24 V
- Tension de fonctionnement
7.5 V/DC
- Hauteur
119.8 mm
- Longueur
71.5 mm
- Largeur
12.2 mm
IP20
- Dim.
(L x l x H) 71.5 x 12.2 x 119.8 mm
- Technique de connexion
à 3 fils conducteurs
- Connexion
Raccordement à ressort de traction
- Consommation électrique max.
44 mA
- Référence fabricant
2702825
- Montage
Profilé
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Borne Inline 7.5 V/DC
Fiche technique 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Borne Inline 7.5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Borne Inline 7.5 V/DC
Description

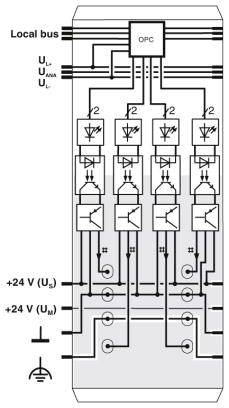

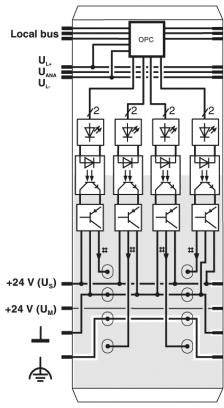

4 sorties numériques Raccordement des actionneurs en technique à 2 et 3 conducteurs. Courant nominal par sortie : 500 ma. Courant total de la borne : 2 A. Sorties protégées contre les courts-circuits et les surcharges. Indicateurs de diagnostic et d'état.
