Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Borne Inline 7.5 V/DC

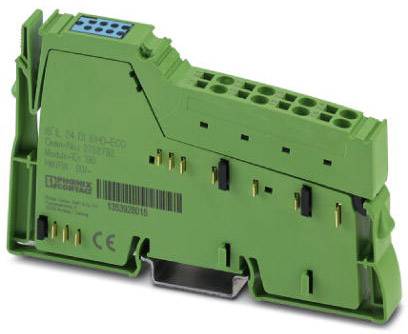

Un composant électrique vert avec plusieurs bornes et connexions, probablement un module destiné à des connexions électriques.

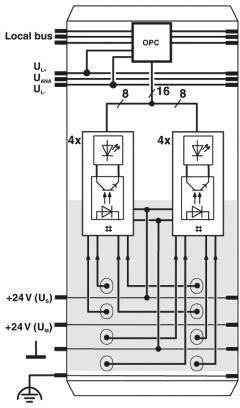

Le diagramme représente un système électronique de commutation composé de deux groupes de quatre diodes, connectés à un bus local et à OPC.
Un rectangle bleu avec des chiffres blancs de 0 à 9 sur deux rangées. En dessous, un champ noir portant le mot 'ECONOMY' en vert.

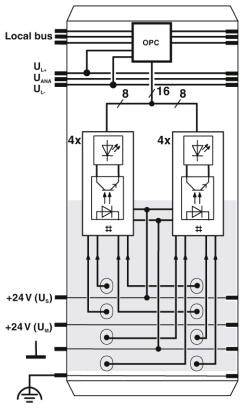

Schéma de câblage d'un circuit électrique avec quatre capteurs, deux témoins lumineux et connexions de câbles. Légendes : « Bus local », « OPC », « +24 V (U₀) ».

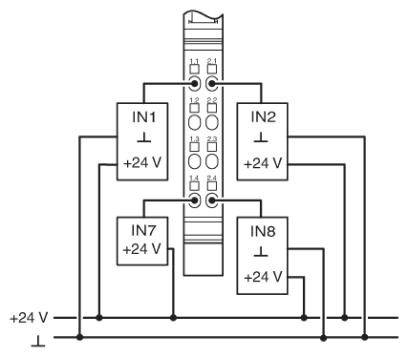

Schéma de câblage d'une commande électrique avec quatre entrées (IN1, IN2, IN7, IN8), toutes connectées à '+24 V', câblées vers un module central.
Dessin technique d'un composant avec dimensions. Largeur : 119,8 mm, Hauteur : 71,5 mm. Présente la structure interne et les points de fixation.
1/6
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 63.95 / pièce(s))
CHF 63.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Description de l'entrée : en 61131-2 type 1 et 3
  • Nombre d'entrées : 8
  • Plage de tension d'entrée signal « 0\ » : -3 V DC... 5 V DC
  • Plage de tension d'entrée signal « 1\ » : 11 V DC... 30 V DC
  • Couleur : vert
  • Poids net : 83,38 g
  • CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
  • Longueur de dénudage : 8 mm
  • Section de conducteur rigide min. : 0,08 mm²
  • Section de conducteur rigide max. : 1,5 mmm²
  • Section de conducteur flexible min.: 0,08 mm²
  • Section de conducteur flexible max.: 1,5 mmm²
  • Section de conducteur AWG min. : 28
  • Section de conducteur AWG max. 16
  • Vitesse de transmission : 500 Kbit/s.
  • Puissance absorbée : max. 0,25 W (sur UL)
Type de produit

Borne Inline

Type

IB IL 24 DI 8/HD-ECO

Nombre d’entrées numériques max.

8

Nombre d’entrées max.

8

Tension de fonctionnement min.

19.2 V/DC

Tension de fonctionnement

19.2 - 30 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

7.5 V/DC

Hauteur

119.8 mm

Longueur

71.5 mm

Largeur

12.2 mm

IP20

Dim.

(L x l x H) 71.5 x 12.2 x 119.8 mm

Technique de connexion

monoconducteur

Connexion

Raccordement à ressort de traction

Consommation électrique max.

30 mA

Référence fabricant

2702792

Montage

Profilé

Temps de réaction tS

1 ms

Température ambiante max.

+55 °C

Température ambiante min.

0 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Borne Inline 7.5 V/DC

Fiche technique 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Borne Inline 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Borne Inline 7.5 V/DC

Description

8 entrées numériques Raccordement des capteurs en technique à 1 conducteur.
