Phoenix Contact FB-8SP ISO 2316311 Module de couplage 32 V/DC

Barrette de connexion électrique de Phoenix Contact, modèle FB-8SP ISO, avec plusieurs bornes de connexion bleues et un boîtier noir.

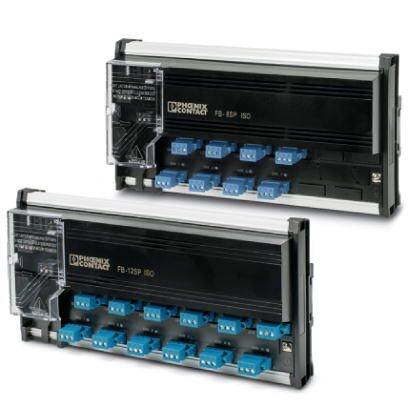

Deux appareils électroniques avec des connexions bleues et le logo Phoenix Contact. Chacun sur une base noire avec des couvercles transparents.
Schéma de circuit avec plusieurs interrupteurs, connexions et symboles montrant les courants électriques et leur circulation à travers un réseau de circuits.

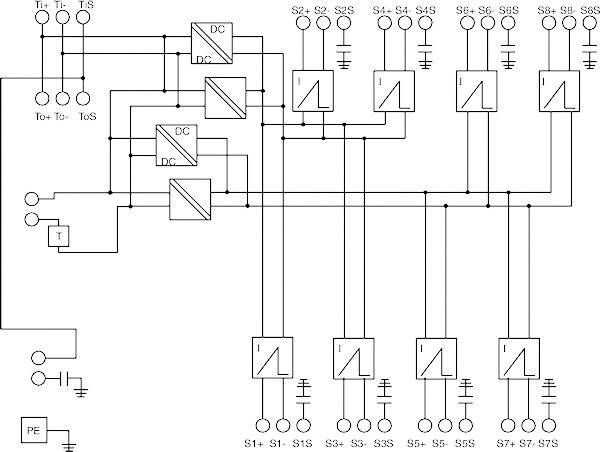

Schéma de commande électrique avec plusieurs lignes de connexion, interrupteurs et transformateurs. Montre les chemins de circulation du courant et l'emplacement des composants.

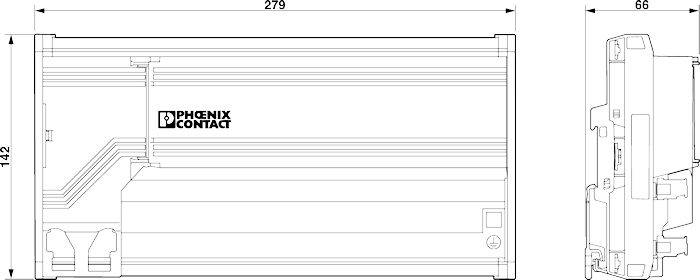

Dessin d'un boîtier de Phoenix Contact, vue latérale et frontale avec dimensions : hauteur 142 mm, largeur 279 mm, profondeur 66 mm.
1/5
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 4 décembre
Nombre
Total (CHF 1'439.95 / pièce(s))
CHF 1'439.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Température ambiante (stockage/transport) : -40 °C - +85 °C.
  • Position de montage : sur rail support horizontal et vertical NS 35 selon en 60715
  • Poids net : 1190 g
  • Consommation de courant maximale : 35 ma, 350 ma (courant maximal de la ligne principale)
  • Section du conducteur : 0.2 mmm² - 2.5 mmm²
  • Filtre secteur (AWG) : 24 - 12
  • Interface : Foundation Fieldbus et PROFIBUS PA
  • Nombre de ports : 8
  • Type de connexion : connexion à vis COMBICON enfichable pour chaque prise de raccordement
  • Résistance de terminaison : terminaison intégrée, activée avec pont sur les bornes correctes
  • Tension nominale de sortie :< 14 V (par prise)
  • Intensité de sortie : 35 mA
Type de produit

Module de couplage

Tension de fonctionnement min.

16 V/DC

Tension de fonctionnement

16 - 32 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

32 V/DC

Hauteur

142 mm

Longueur

66 mm

Largeur

279 mm

IP20

IP30

Dim.

(L x l x H) 66 x 279 x 142 mm

Référence fabricant

2316311

Type

FB-8SP ISO

Température ambiante max.

+80 °C

Température ambiante min.

-40 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2137064 Phoenix Contact FB-8SP ISO 2316311 Module de couplage 32 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137064 Phoenix Contact FB-8SP ISO 2316311 Module de couplage 32 V/DC

Description

Connexion de jusqu'à huit appareils de terrain Foundation Fieldbus ou PROFIBUS PA dans des environnements de zone 0/1. Résistance de terminaison prémontée. Protection contre les courts-circuits avec limitation de courant par prise de courant. Deux zones d'isolation : prises de dérivation 1–4 et 5–8. Élimination des problèmes de rayon de courbure du câble en raison de la configuration du connecteur sur un seul côté.
