Phoenix Contact FB-6SP 2316307 Module de couplage 32 V/DC

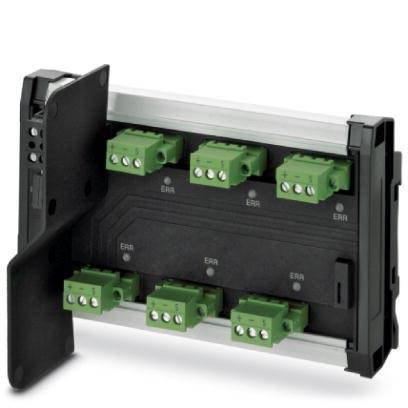

Un module noir avec six connecteurs verts disposés en deux rangées. Le module dispose d'un couvercle rabattable sur le côté.

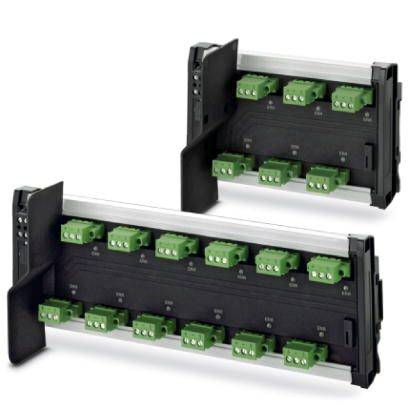

Deux dispositifs électroniques noirs avec plusieurs bornes de connexion vertes, montés dans un boîtier rectangulaire.

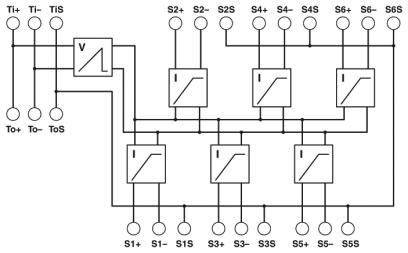

Représentation schématique d'un plan de câblage électrique avec plusieurs points de connexion et interrupteurs, illustrant les connexions et le sens du flux.

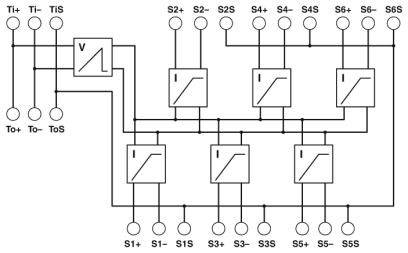

'Schéma de circuit avec sept boîtes rectangulaires, reliées par des lignes. Boîte en haut à gauche marquée "V". Chaque boîte contient un symbole de lignes obliques. Les connexions à gauche et en bas sont étiquetées.'
Dessin technique d'un appareil électronique avec dimensions : largeur 148,2 mm, hauteur 92,3 mm, profondeur 83,2 mm. Connecteurs visibles.
1/5
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun., 8 février 2027
Nombre
Total (CHF 303.95 / pièce(s))
CHF 303.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Température ambiante (stockage/transport) : -50 °C - +90 °C.
  • Position de montage : sur rail support horizontal et vertical NS 35 selon en 60715
  • Poids net : 323.5 g
  • Section du conducteur : 0.2 mmm² - 2.5 mmm²
  • Filtre secteur (AWG) : 24 - 12
  • Interface : Foundation Fieldbus et PROFIBUS PA
  • Nombre de ports : 6
  • Type de connexion : connexion à vis COMBICON enfichable pour chaque prise de raccordement
  • Résistance de terminaison : 100 Ω
  • Tension nominale de sortie :< 32 V (par prise)
  • Courant de sortie : 38 mA
  • Consommation de courant typique : 4.8 ma
Type de produit

Module de couplage

Nombre d’entrées max.

6

Tension de fonctionnement min.

10.5 V/DC

Tension de fonctionnement

10.5 - 32 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

32 V/DC

Hauteur

112.5 mm

Longueur

83.5 mm

Largeur

148.2 mm

IP20

Dim.

(L x l x H) 83.5 x 148.2 x 112.5 mm

Référence fabricant

2316307

Type

FB-6SP

Température ambiante max.

+90 °C

Température ambiante min.

-50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209697 Phoenix Contact FB-6SP 2316307 Module de couplage 32 V/DC

Fiche technique 2209697 Phoenix Contact FB-6SP 2316307 Module de couplage 32 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209697 Phoenix Contact FB-6SP 2316307 Module de couplage 32 V/DC

Description

Connexion de jusqu'à six appareils de terrain Foundation Fieldbus ou PROFIBUS PA. Résistance de terminaison prémontée. Protection contre les courts-circuits avec limitation de courant par prise de courant. Connecteurs ex-na- [NL], ex na- [ic] ou FISCO ic. Élimination des problèmes de rayon de courbure du câble en raison de la configuration du connecteur sur un seul côté.
