Phoenix Contact FB-12SP 2316310 Module de couplage 32 V/DC

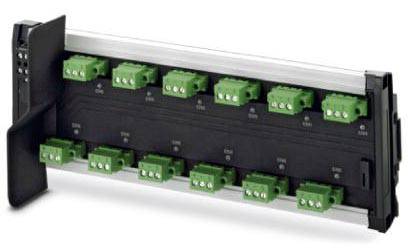

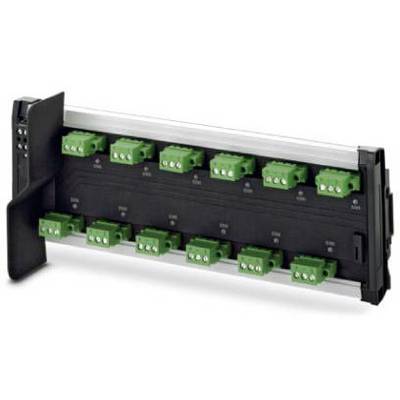

'Système modulaire électronique avec plusieurs connecteurs verts, monté sur un rail noir.'

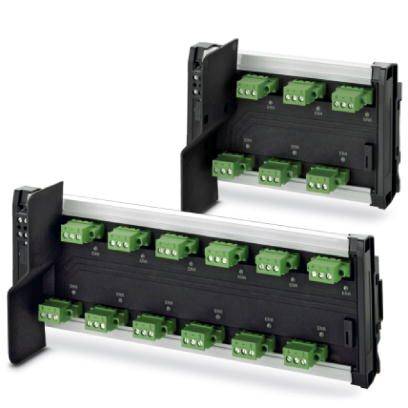

Deux supports de sécurité industriels avec plusieurs bornes vertes disposées en deux rangées. Ils servent à la protection et à la distribution des connexions électriques.

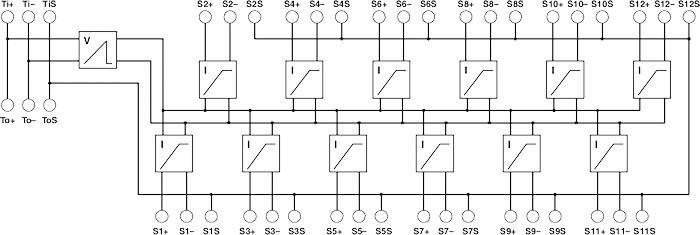

'Représentation schématique d'un circuit avec plusieurs interrupteurs, identifiés de S1+ à S13- et V comme point central.'

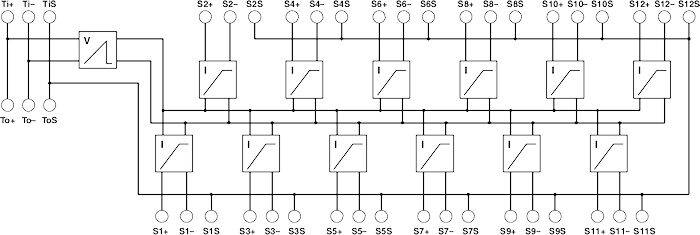

Le schéma montre un réseau de plusieurs composants électriques en parallèle, identifiés par 'I'. Connectés à un voltmètre.

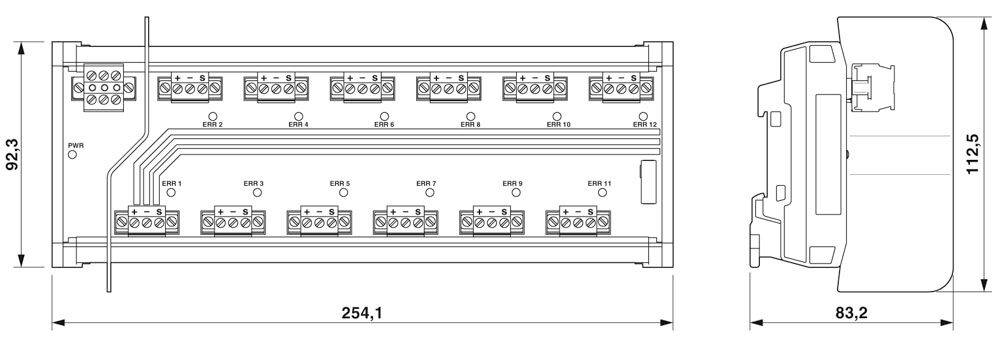

Dessin technique d'un module de connexion électrique avec les dimensions suivantes : largeur 254,1 mm, hauteur 92,3 mm et profondeur 83,2 mm.
1/5
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 2 mars 2027
Nombre
Total (CHF 407.95 / pièce(s))
CHF 407.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Température ambiante (stockage/transport) : -50 °C - +90 °C.
  • Position de montage : sur rail support horizontal et vertical NS 35 selon en 60715
  • Poids net : 502.4 g
  • Consommation de courant typique : 6.5 ma
  • Section du conducteur : 0.2 mmm² - 2.5 mmm²
  • Filtre secteur (AWG) : 24 - 12
  • Interface : Foundation Fieldbus et PROFIBUS PA
  • Nombre de ports : 12
  • Type de connexion : connexion à vis COMBICON enfichable pour chaque prise de raccordement
  • Résistance de terminaison : 100 Ω
  • Tension nominale de sortie :< 32 V (par prise)
  • Courant de sortie : 38 mA
Type de produit

Module de couplage

Nombre d’entrées max.

12

Tension de fonctionnement min.

10.5 V/DC

Tension de fonctionnement

10.5 - 32 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

32 V/DC

Hauteur

112.5 mm

Longueur

83.5 mm

Largeur

254.1 mm

IP20

Dim.

(L x l x H) 83.5 x 254.1 x 112.5 mm

Référence fabricant

2316310

Type

FB-12SP

Température ambiante max.

+90 °C

Température ambiante min.

-50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209698 Phoenix Contact FB-12SP 2316310 Module de couplage 32 V/DC

Fiche technique 2209698 Phoenix Contact FB-12SP 2316310 Module de couplage 32 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209698 Phoenix Contact FB-12SP 2316310 Module de couplage 32 V/DC

Description

Connexion d'un maximum de 12 appareils de terrain Foundation Fieldbus ou PROFIBUS PA. Résistance de terminaison prémontée. Protection contre les courts-circuits avec limitation de courant par prise de courant. Connecteurs ex-na- [NL], ex na- [ic] ou FISCO ic. Élimination des problèmes de rayon de courbure du câble en raison de la configuration du connecteur sur un seul côté.
