Name: Phoenix Contact EMD-BL-PH-480 2903527 Relais de surveillance Nombre de sorties relais: 1
Brand: Phoenix Contact
SKU: 2225497
Availability: BackOrder

Un module relais gris rectangulaire avec plusieurs boutons et réglages. Le texte et les symboles sur la face avant font référence aux spécifications électriques et aux fonctions.

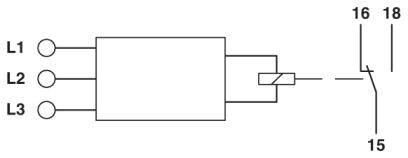

Schéma de connexion : Trois conducteurs (L1, L2, L3) mènent à une bobine. La bobine active un interrupteur qui permet la connexion entre le point 15 et le point 16.

1/2

Photo non contractuelle

Type de produit

Relais de surveillance

Nombre de sorties relais

Type

EMD-BL-PH-480

Dim.

(L x l x H) 65.5 x 17.5 x 88 mm

Largeur

17.5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 85.95 / pièce(s))

CHF 85.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Température ambiante (fonctionnement) : -25 °C 55 °C
Indice de protection: IP40 (boîtier)
Indice de protection (bornes de raccordement) : IP20
Type de contact : 1 inverseur sans potentiel
Tension de commutation maximale : 250 V AC (selon IEC 60664-1)
Fusible de sortie : 5 A (flink)
Durée de vie mécanique : 15x 10 6 cycles de commutation
Position de montage: indifférente
Référence de montage : sur rail standard NS 35 selon en 60715
Type de matériau isolant boîtier : polyamide PA 6.6, auto-extinguible
Couleur : gris
Type de raccordement: borne à vis
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,5 mmm²... 2,5 mm²
Section de conducteur flexible : 0,5 mm²... 2,5 mm²
Section de conducteur AWG: 20... 14
Isolation : isolation de base
Degré de pollution : 2
Catégorie de surtension III
Couple de serrage : 1 Nm... 1 Nm

Type: EMD-BL-PH-480

Type de produit: Relais de surveillance

Nombre de sorties relais: 1

Dim.: (L x l x H) 65.5 x 17.5 x 88 mm

Largeur: 17.5 mm

Hauteur: 88 mm

Longueur: 65.5 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Relais-Ausgänge

Phoenix Contact EMD-BL-PH-480 2903527 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225497

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Phoenix Contact EMD-BL-3V-400 2903525 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225495

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 117.95^*

Phoenix Contact EMD-BL-3V-400-PT 2903526 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225496

Livraison le mar., 4 mai 2027

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 109.95^*

Phoenix Contact EMD-BL-C-10 2903521 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225491

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact EMD-BL-C-10-PT 2903522 Überwachungsrelais Anzahl Relais-Ausgänge: 1 Anzahl analoge Eingänge: 1

Code produit :2225492

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact EMD-BL-PTC 2906252 Überwachungsrelais Anzahl Relais-Ausgänge: 1 Anzahl analoge Eingänge: 6

Code produit :2225664

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Phoenix Contact EMD-BL-PTC-PT 2906253 Überwachungsrelais Anzahl Relais-Ausgänge: 1 Anzahl analoge Eingänge: 6

Code produit :2225665

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Phoenix Contact EMD-BL-V-230 2903523 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225493

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 109.95^*

Phoenix Contact EMD-BL-V-230-PT 2903524 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2225494

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 109.95^*

Phoenix Contact EMD-SL-PH-690 2905597 Überwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2225638

Livraison le mar., 2 mars 2027

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 125.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225497 Phoenix Contact EMD-BL-PH-480 2903527 Relais de surveillance Nombre de sorties relais: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225497 Phoenix Contact EMD-BL-PH-480 2903527 Relais de surveillance Nombre de sorties relais: 1

Description

Relais de surveillance pour la surveillance de la séquence de phases et de l'asymétrie à 208... 480 V AC / 120 ... 277 V AC de tensions triphasées, asymétrie configurable, 1 inverseur, avec connexion à vis

Ce texte a été traduit par une machine.
