Name: Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Départ-moteur 24 V/DC Courant nominal 3 A
Brand: Phoenix Contact
SKU: 2225766
Availability: BackOrder

Un relais électrique gris avec rail de fixation, plusieurs connexions et voyants lumineux, utilisé pour le contrôle dans les armoires électriques.

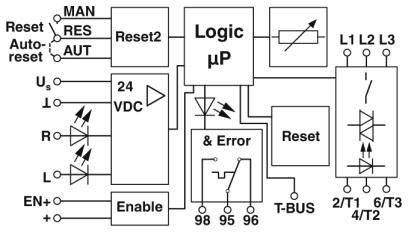

Schéma de câblage d'un contrôleur logique avec entrées pour réinitialisation manuelle et automatique, indicateurs d'erreur et alimentation 24 VDC.

1/2

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 175.95 / pièce(s))

CHF 237.95

-26 %

CHF 175.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de montage : montage sur rail
Indice de protection : IP20
Longueur de dénudage : 10 mm
Max. Hauteur d'utilisation :< 2000 m
Fréquence de réseau 50/60 Hz
PLAGE DE TENSION D'ALIMENTATION DE COMMANDE : 19.2 V/DC - 30 V/DC
Courant de commande de mesure : 60 ma
Désignation entrée : entrée de commande droite/gauche et entrée d'activation
Puissance dissipée : 0,88 W - 4,1 W
Affichage de la tension de fonctionnement : LED verte
Affichage d'état : LED jaune
Affichage d'erreur : LED rouge
Désignation connexion : circuit de commande
Section du conducteur : 0.2 mmm² - 2.5 mmm²
Section de conducteur AWG : 24 - 14
Tension nominale : 6 kV
Tension d'isolation de référence: 550 V
Type de contact : 1 inverseur

Tension moteur: 500 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 3 A

Alim.: 42 V AC - 550 V/AC

Tension nominale: 24 V/DC

Phases d'activité: 3

Référence fabricant: 2909569

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Type: ELR H5-IS-PT- 24DC/500AC-3-P

Dim.: (l x H x P) 22.5 x 107.5 x 114 mm

Connexion: Push-In

Largeur: 22.5 mm

Hauteur: 107.5 mm

Profondeur: 114 mm

Température max.: +70 °C

Température min.: -25 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Départ-moteur 24 V/DC Courant nominal 3 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Départ-moteur 24 V/DC Courant nominal 3 A

Description

Démarreur de moteur hybride comme alternative à l'inverseur de protection classique. Moteur 3~ AC réversible jusqu'à 3 A, offre une protection moteur et un maintien d'urgence jusqu'à SIL 3 / PL e. Coupure de groupe possible, alimentation et extension de relais via les connecteurs de bus de rail support.

Ce texte a été traduit par une machine.
