Name: Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Départ-moteur 24 V/DC Courant nominal 3 A
Brand: Phoenix Contact
SKU: 2225744
Availability: BackOrder

Un module électronique gris avec des connexions orange, utilisé pour le contrôle ou la surveillance dans les armoires électriques.

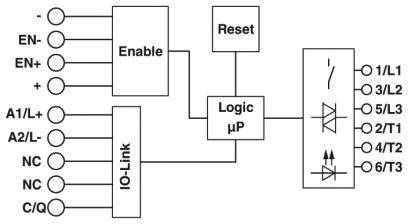

Schéma de connexion d'un dispositif électronique avec réinitialisation, logique µP, entrées IO-Link et voyants LED. Connexions pour EN-, EN+, A1/L+, A2/L-, NC, C/Q.

'Représentation schématique d'un schéma de câblage. À gauche : E/S pour IO-Link et Enable. À droite : Logique, Réinitialisation, Indicateurs LED avec numérotation.'

1/3

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 251.95 / pièce(s))

CHF 251.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de montage : montage sur rail
Indice de protection : IP20
Longueur de dénudage : 10 mm
Max. Hauteur d'utilisation :< 2000 m
Fréquence de réseau 50/60 Hz
PLAGE DE TENSION D'ALIMENTATION DE COMMANDE : 19.2 V/DC - 30 V/DC
Courant de commande de mesure : 65 ma
Entrée de désignation : entrée enable
Puissance dissipée : 0,88 W - 4,1 W
Affichage de la tension de fonctionnement : LED verte
Affichage d'état : LED jaune
Affichage d'erreur : LED rouge
Désignation connexion : circuit de commande
Type de démarreur moteur : démarreur tournant
Section du conducteur : 0.2 mmm² - 2.5 mmm²
Section de conducteur AWG : 24 - 14
Tension nominale : 6 kV
Tension d'isolation de référence: 550 V

Tension moteur: 500 V AC V/AC

Type de produit: Départ-moteur

Courant de raccordement: 3 A

Alim.: 42 V AC - 550 V/AC

Tension nominale: 24 V/DC

Phases d'activité: 3

Référence fabricant: 2908669

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Type: ELR H5-IES-PT/500AC-3-IOL

Dim.: (l x H x P) 22.5 x 127 x 114 mm

Connexion: Push-In

Largeur: 22.5 mm

Hauteur: 127 mm

Profondeur: 114 mm

Température max.: +55 °C

Température min.: -5 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Départ-moteur 24 V/DC Courant nominal 3 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Départ-moteur 24 V/DC Courant nominal 3 A

Description

Démarreur de moteur hybride interconnectable pour l'inversion de moteurs 3~ AC jusqu'à 500 V AC et courant de sortie 3 A, avec commutation de surcharge réglable, fonction d'arrêt d'urgence jusqu'à SIL 3 / PL e et connexion Push-in. Connexion à IO-Link.

Ce texte a été traduit par une machine.
