Name: Phoenix Contact Boîtier mâle (platine) série SDC Nbr total de pôles 2 Pas: 5 mm 1864037 1 pc(s)
Brand: Phoenix Contact
SKU: 1611503
Availability: InStock

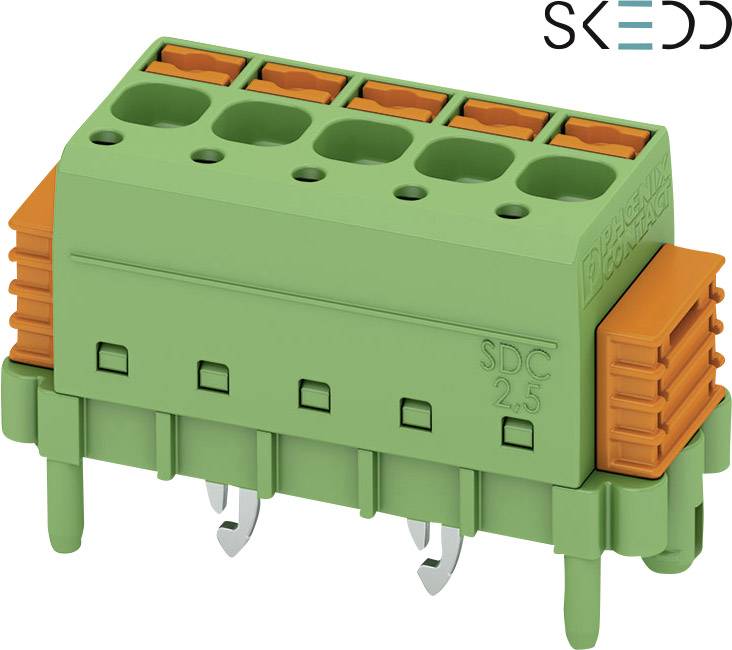

Connecteur de Phoenix Contact, vert avec des éléments latéraux orange, pour section de conducteur 2,5 mm². Nom de marque 'SKEDD' en haut à droite.

Circuit imprimé vert avec des câbles noirs montés, passant par une connexion centrale. Des composants techniques sont visibles.

Deux cartes électroniques vertes avec plusieurs connexions de câbles fixées par des connecteurs orange.

Une carte de circuit imprimé verte sur laquelle plusieurs câbles sont fixés et branchés dans des connecteurs orange et verts.

Dessin technique d'un connecteur métallique avec dimensions des trous en millimètres. Mesures et distances pour le positionnement précis des perçages.

Dessin technique d'un connecteur électrique avec cotes en millimètres, montrant les vues de face et de profil avec détails.

1/6

Photo non contractuelle

Type de produit

Boîtier mâle (platine)

Forme

mâle

Nbr de rangées

Série

série SDC

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 29 octobre

6 pièce(s)

Nombre

pièce(s)

Min.: 6

Multiples: 6

Total (CHF 1.60 / pièce(s))

CHF 2.30

-30 %

CHF 9.60

Prix TVA incl.

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Boîtier mâle (platine) - SDC 2,5/ 2-PV-5,0-ZB - 1864037

Contenu: 1 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 2

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: mâle

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série SDC

Spécificités: avec système de déverrouillage
avec bride
avec crochet

Dimension grille: 5 mm

Nombre de pôles par rangée: 2

Nbr total de pôles: 2

Forme de la tige: double

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 8 mm

Connexion: Push-In

Sens d'enclenchement: à la verticale par rapport à la platine

Matériau boîtier: PA

Référence fabricant: 1864037

Couleur: vert
orange

Matériau d'isolation: PA

Matériau du contact: cuivre

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Section max.: 2.50 mm²

Section (min.): 0.20 mm²

Sens d'enfichage: à la verticale par rapport à la platine

Température max.: +100 °C

Température min.: -40 °C

Type: SDC 2,5/ 2-PV-5,0-ZB

UKCA: oui
