Name: Phoenix Contact Boîtier mâle (platine) Nbr total de pôles 8 Pas: 5.08 mm 1955471 50 pc(s)
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

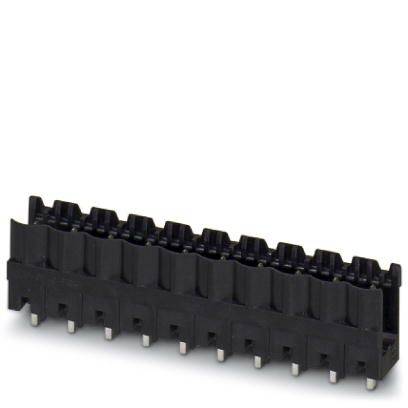

Un connecteur électrique noir à plusieurs broches, disposées en ligne, sur un fond blanc.

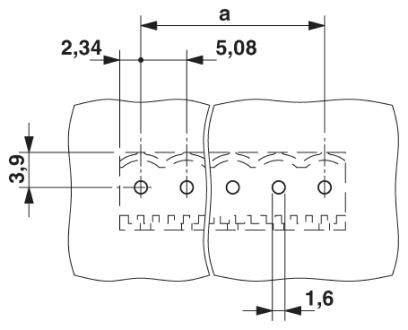

Dessin technique de deux composants connectés avec les dimensions suivantes : longueur 'a' 5,08 mm, largeur 3,9 mm, distances 1,6 mm et 2,34 mm.

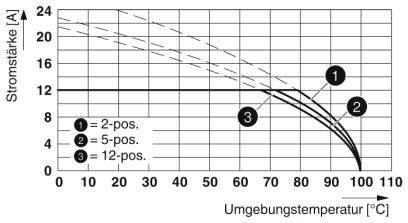

Le diagramme montre l'intensité du courant en fonction de la température ambiante. Trois courbes marquent différentes positions (2, 5, 12-pos).

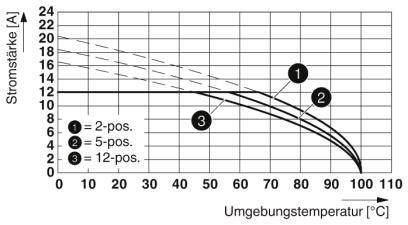

Le diagramme représente l'intensité du courant [A] en fonction de la température ambiante [°C]. Trois courbes : '2-pos.', '5-pos.', '12-pos.'. L'intensité du courant diminue avec l'augmentation de la température.

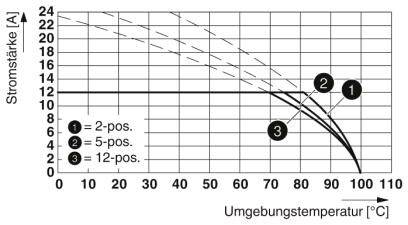

Diagramme montre l'intensité du courant [A] en fonction de la température ambiante [°C]. Courbes pour 2, 5, 12 positions. L'intensité du courant diminue avec l'augmentation de la température.

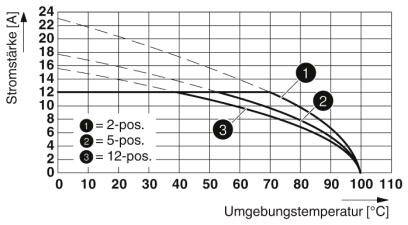

Phoenix Contact Boîtier mâle (platine) Nbr total de pôles 8 Pas: 5.08 mm 1955471 50 pc(s)-5

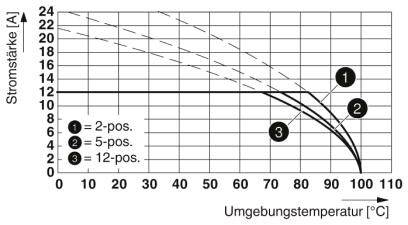

Le diagramme représente l'intensité du courant (A) en fonction de la température ambiante (°C). Trois courbes : 2-pos., 5-pos., 12-pos. suivant des tendances décroissantes à mesure que la température augmente.

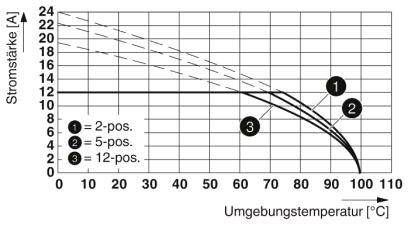

Le diagramme montre l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. Trois courbes correspondent aux fiches à 2, 5 et 12 pôles.

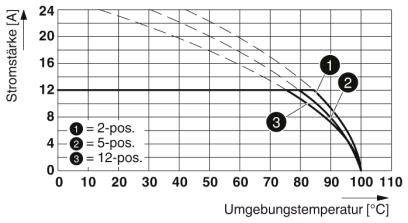

Le diagramme représente l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. Trois courbes pour des positions 2, 5 et 12 positions.

1/9

Photo non contractuelle

Type de produit

Boîtier mâle (platine)

Forme

mâle

Nbr de rangées

Dimension grille

5.08 mm

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 1.36 / pièce(s))

CHF 67.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 8

Caractéristiques techniques

Section nominale : 2,5 mm²
Hauteur : 12 mm
Longueur du fer à souder : 2,6 mm
Dimensions des broches : 1 x 1 mm
Groupe de substance d'isolation : IIIa
Tension nominale (III/3) : 4 kV
Longueur de broche : 2,6 mm

Type de produit: Boîtier mâle (platine)

Forme: mâle

Nbr de rangées: 1

Dimension grille: 5.08 mm

Nbr total de pôles: 8

Largeur: 40.24 mm

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Contenu: 50 pc(s)

Dim.: (L x l x H) 8.6 x 40.24 x 14.6 mm

Connexion: pour circuits imprimés

Référence fabricant: 1955471

Couleur: noir

Matériau d'isolation: LCP

Surface de contact coté enfichable: étain

Tension nominale: 400 V

Hauteur: 14.6 mm

Longueur: 8.6 mm

Type: CCV 2,5/ 8-G-5,08 P26THR

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.5 mm 1818070 1 St. Piece

Code produit :2209429

Livraison le ven. 30 octobre

39 pièce(s)Conrad Electronic

45.3 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 2.45^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.81 mm 1725788 50 St.

Code produit :2209311

Livraison le mar. 24 novembre

68 Set(s)Conrad Electronic

38.89 mm

8 A

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 519.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1769544 1 St.

Code produit :2209339

Livraison le mer., 6 janvier 2027

Conrad Electronic

50.8 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 3.20^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1899210 50 St. Piece

Code produit :2209512

Livraison le ven. 18 décembre

Conrad Electronic

67.4 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 261.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 7.62 mm 1720547 50 St.

Code produit :2209306

Livraison le mar., 2 février 2027

Conrad Electronic

79 mm

41 A

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 321.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 3.5 mm 1818096 1 St. Piece

Code produit :2209430

Livraison le mar., 5 janvier 2027

Conrad Electronic

52.3 mm

8 A

3.5 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 4.75^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1926112 50 St.

Code produit :2209526

Livraison le ven. 11 décembre

Conrad Electronic

66.78 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1955730 50 St.

Code produit :2209553

Livraison le lun. 14 décembre

Conrad Electronic

71.07 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 155.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 7.62 mm 1721009 50 St.

Code produit :2209308

Livraison le mar., 2 février 2027

Conrad Electronic

107.54 mm

41 A

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 14 Rastermaß: 3.5 mm 1766051 125 St. Piece

Code produit :2209334

Livraison le mar. 24 novembre

22 Set(s)Conrad Electronic

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 1'139.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209552 Phoenix Contact Boîtier mâle (platine) Nbr total de pôles 8 Pas: 5.08 mm 1955471 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209552 Phoenix Contact Boîtier mâle (platine) Nbr total de pôles 8 Pas: 5.08 mm 1955471 50 pc(s)

Description

Conçu pour l'intégration dans le processus de soudage SMT. La connexion verticale permet la disposition de plusieurs rangées sur la carte de circuit imprimé. Flexibilité maximale dans la conception de l'appareil - une barre de base pour connecteurs avec différentes techniques de raccordement.
