Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 7.62 mm 1996155 50 pc(s)
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

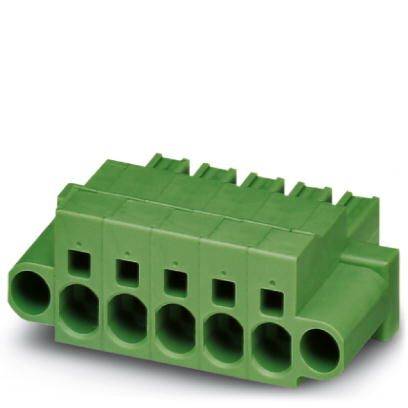

Connecteur électrique vert avec cinq ports d'insertion, utilisé pour raccorder des câbles dans des appareils électriques.

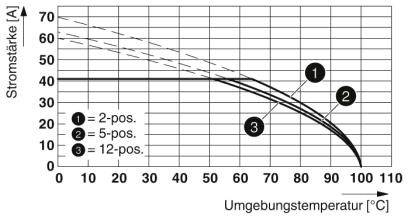

Le diagramme représente l'intensité du courant [A] en fonction de la température ambiante [°C]. Trois courbes : '2-pos.', '5-pos.', '12-pos.' Diminution de l'intensité du courant avec l'augmentation de la température.

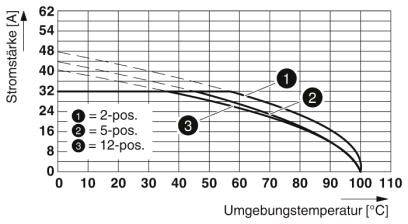

Le diagramme montre l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius pour trois positions de commutateur (2, 5, 12).

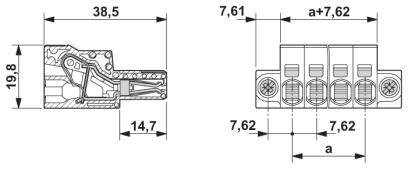

Dessin technique avec les dimensions d'un connecteur électrique. Les détails indiquent la largeur, la longueur et les écarts entre les trous.

1/4

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

Dimension grille

7.62 mm

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

11 Set(s)

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 5.04 / pièce(s))

CHF 251.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 5

Caractéristiques techniques

Nombre de connexions : 5
Section nominale : 6 mm²
Groupe d'isolants: I
Tension nominale (III/3) : 8 kV
Système enfichable : Power COMBICON 5
Verrouillage : bride à vis
Nombre de potentiels : 5
Hauteur totale (hauteur sans broche à souder) : 19,8 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 5 N env
Force de traction par pôle : 4 N env
Cycles d'accouplement : 50

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Nbr de rangées: 1

Spécificités: avec raccordement à ressort Push

Dimension grille: 7.62 mm

Nbr total de pôles: 5

Largeur: 53.32 mm

Courant nominal: 41 A

Courant nominal - arrondi: 41 A

Contenu: 50 pc(s)

AWG max.: 8

AWG min.: 24

Longueur dénudée (max.): 15 mm

Dim.: (L x l x H) 38.5 x 53.32 x 19.8 mm

Connexion: Push-In
borne à ressort

Référence fabricant: 1996155

Couleur: vert

Matériau d'isolation: PA

Matériau du contact: Alliage de Cu, étamé

Surface de contact coté enfichable: étain

Tension nominale: 1000 V

Hauteur: 19.8 mm

Longueur: 38.5 mm

Section max.: 10 mm²

Section (min.): 0.2 mm²

Température max.: +100 °C

Température min.: -40 °C

Type: SPC 5/ 5-STF-7,62

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Code produit :2209484

Livraison le ven. 30 octobre

23 pièce(s)Conrad Electronic

81.24 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Code produit :2209442

Livraison le ven. 30 octobre

43 pièce(s)Conrad Electronic

25.9 mm

6 A

2.54 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Code produit :2209366

Livraison le ven. 30 octobre

41 pièce(s)Conrad Electronic

35.8 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Code produit :2209378

Livraison le ven. 30 octobre

50 pièce(s)Conrad Electronic

41.9 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Code produit :2209422

Livraison le mar., 29 décembre 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Code produit :2209350

Bientôt disponible

Conrad Electronic

59.8 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Code produit :2209516

Livraison le mar. 10 novembre

Conrad Electronic

50.1 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Code produit :2209520

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Code produit :2209402

Livraison le ven. 30 octobre

10 pièce(s)Conrad Electronic

59.92 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Code produit :2209480

Livraison le ven. 30 octobre

11 pièce(s)Conrad Electronic

50.8 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Documents & téléchargements

Fiche technique

Fiche technique 2209583 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 7.62 mm 1996155 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209583 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 7.62 mm 1996155 50 pc(s)

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. L'espace de serrage ouvert grâce au tournevis fixe permet un raccordement confortable du conducteur. Surressort en acier intégré pour une sécurité supplémentaire en cas de variations de température et de puissance. Optimisé pour les situations de montage étroites : commande et raccordement de conducteur d'une seule direction. Bride vissable pour une stabilité mécanique maximale. Homologation UL 600 V pour les plus petites dimensions.

Ce texte a été traduit par une machine.
