Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 3 Pas: 5 mm 1725510 250 pc(s)
Brand: Phoenix Contact
SKU: 2140976
Availability: BackOrder

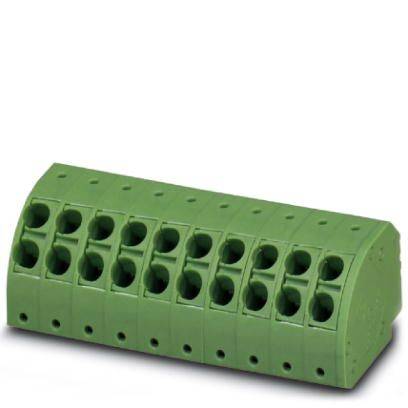

Un bloc de connecteurs vert, modifié, avec plusieurs ouvertures de connexion, utilisé pour les connexions électriques.

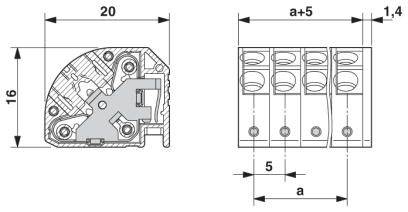

Dessin technique d'un connecteur avec dimensions : Hauteur 16 mm, Largeur 20 mm, Détail d'espacement 1,4 mm, Écart entre contacts 5 mm.

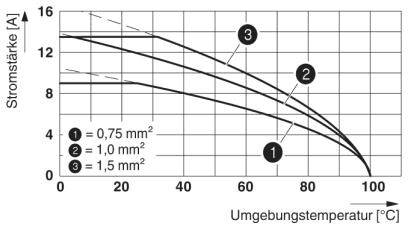

Le diagramme montre l'intensité du courant en fonction de la température ambiante pour des sections de câble : 0,75 mm², 1,0 mm², 1,5 mm².

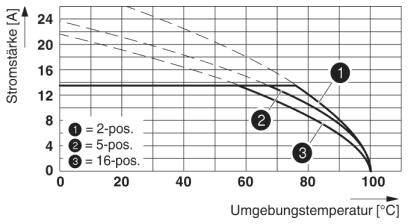

Le diagramme représente l'intensité du courant [A] en fonction de la température ambiante [°C] pour des connexions à 2, 5 et 16 pôles. Le courant diminue à mesure que la température augmente.

1/4

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

Dimension grille

5 mm

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

22 Set(s)

Nombre (taille du paquet 250 pc(s))

Set(s)

Total (CHF 1.26 / pièce(s))

CHF 313.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Elément enfichable

Contenu: 250 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 3

Caractéristiques techniques

Nombre de connexions : 6
Section nominale : 2,5 mm²
Groupe d'isolants: I
Tension nominale (III/3) : 4 kV
SYSTÈME ENFICHABLE : COMBICON COMPACT PST 1,3
Verrouillage : sans
Nombre de potentiels : 3
Hauteur totale (hauteur sans broche à souder) : 16 mm

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Nbr de rangées: 1

Spécificités: avec raccordement à ressort Push

Dimension grille: 5 mm

Nombre de pôles par rangée: 3

Nbr total de pôles: 3

Largeur: 16.4 mm

Courant nominal: 14 A

Courant nominal - arrondi: 14 A

Contenu: 250 pc(s)

AWG max.: 14

AWG min.: 24

Longueur dénudée (max.): 10 mm

Dim.: (L x l x H) 20 x 16.4 x 16 mm

Connexion: Push-In
borne à ressort

Référence fabricant: 1725510

Couleur: vert

Matériau d'isolation: PA

Matériau du contact: Alliage de Cu, étamé

Surface de contact coté enfichable: étain

Tension nominale: 400 V

Hauteur: 16 mm

Longueur: 20 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Type: PTDA 2,5/ 3-PH-5,0

Série: PTDA

Section câble flexible (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section de câble rigide (max.): 2.5 mm²

Section min. de câble rigide: 0.2 mm²

Nombre de pôles: 3

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Code produit :2209484

Livraison le ven. 30 octobre

23 pièce(s)Conrad Electronic

81.24 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Code produit :2209442

Livraison le ven. 30 octobre

43 pièce(s)Conrad Electronic

25.9 mm

6 A

2.54 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Code produit :2209366

Livraison le ven. 30 octobre

41 pièce(s)Conrad Electronic

35.8 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Code produit :2209378

Livraison le ven. 30 octobre

50 pièce(s)Conrad Electronic

41.9 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Code produit :2209422

Livraison le mar., 29 décembre 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Code produit :2209350

Bientôt disponible

Conrad Electronic

59.8 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Code produit :2209516

Livraison le mar. 10 novembre

Conrad Electronic

50.1 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Code produit :2209520

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Code produit :2209402

Livraison le ven. 30 octobre

10 pièce(s)Conrad Electronic

59.92 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Code produit :2209480

Livraison le ven. 30 octobre

11 pièce(s)Conrad Electronic

50.8 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Documents & téléchargements

Fiche technique

Fiche technique 2140976 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 3 Pas: 5 mm 1725510 250 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140976 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 3 Pas: 5 mm 1725510 250 pc(s)

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Ponçage facile des potentiels - optimal pour les applications DE BUS. Test rapide et confortable grâce à la possibilité de test intégrée. Forme arrondie pour un design d'appareil personnalisé.
