Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 2 Pas: 2.54 mm 1844578 100 pc(s)
Brand: Phoenix Contact
SKU: 2209470
Availability: BackOrder

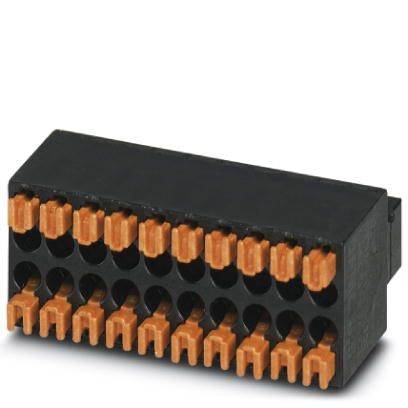

Un connecteur noir avec plusieurs contacts oranges. Disposition symétrique, adapté aux connexions électroniques.

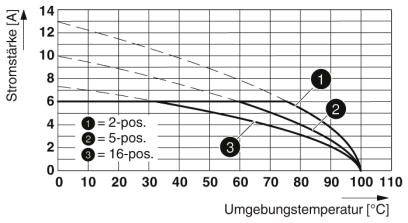

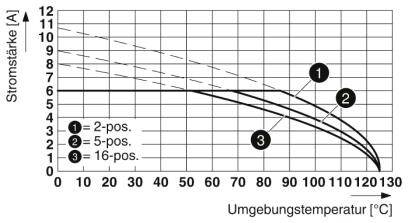

Le diagramme représente l'intensité du courant [A] en fonction de la température ambiante [°C] pour des connexions à 2, 5 et 16 pôles. L'intensité du courant diminue avec l'augmentation de la température.

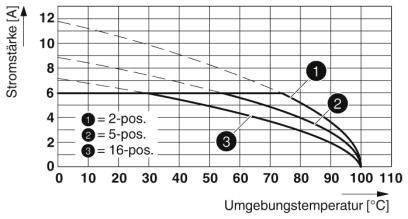

Le diagramme montre l'intensité du courant (A) en fonction de la température ambiante (°C). Trois courbes : 2 pôles, 5 pôles, 16 pôles. L'intensité du courant diminue avec l'augmentation de la température.

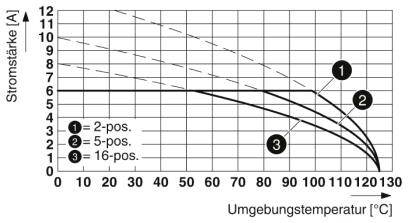

Diagramme de l'intensité du courant en fonction de la température ambiante, montrant trois courbes pour différentes positions (2, 5, 16 pos.).

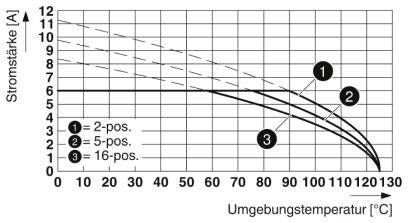

Le diagramme montre l'intensité du courant [A] en fonction de la température ambiante [°C] avec trois courbes pour les valeurs maximales en 2 positions, 5 positions et 16 positions. Les valeurs maximales diminuent lorsque la température augmente.

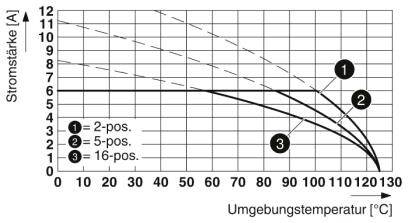

Le diagramme montre l'intensité du courant en fonction de la température ambiante en °C. Trois courbes représentent les configurations 2 pôles, 5 pôles et 16 pôles avec des valeurs décroissantes.

1/7

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

Dimension grille

2.54 mm

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 1.82 / pièce(s))

CHF 181.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 100 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 2

Caractéristiques techniques

Nombre de connexions : 4
Groupe de substance d'isolation : IIIa
Tension nominale (III/3) : 2,5 kV
SYSTÈME ENFICHABLE : MICRO COMBICON - DFMC 0,5
Verrouillage : sans
Nombre de potentiels : 4
Hauteur totale (hauteur sans broche à souder) : 10,5 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 2 N env
Force de traction par pôle : 1 N env
Cycles d'enfichage : 100

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Nbr de rangées: 2

Spécificités: avec raccordement à ressort Push

Dimension grille: 2.54 mm

Nbr total de pôles: 2

Largeur: 5.58 mm

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Contenu: 100 pc(s)

AWG max.: 20

AWG min.: 26

Longueur dénudée (max.): 7 mm

Dim.: (L x l x H) 15.85 x 5.58 x 10.5 mm

Connexion: Push-In
borne à ressort

Référence fabricant: 1844578

Couleur: noir

Matériau d'isolation: LCP

Matériau du contact: Alliage de Cu, doré

Surface de contact coté enfichable: or

Tension nominale: 160 V

Hauteur: 10.5 mm

Longueur: 15.85 mm

Section max.: 0.5 mm²

Section (min.): 0.14 mm²

Température max.: +100 °C

Température min.: -40 °C

Type: DFMC 0,5/ 2-ST-2,54

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Code produit :2209484

Livraison le ven. 30 octobre

23 pièce(s)Conrad Electronic

81.24 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Code produit :2209442

Livraison le ven. 30 octobre

43 pièce(s)Conrad Electronic

25.9 mm

6 A

2.54 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Code produit :2209366

Livraison le ven. 30 octobre

41 pièce(s)Conrad Electronic

35.8 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Code produit :2209378

Livraison le ven. 30 octobre

50 pièce(s)Conrad Electronic

41.9 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Code produit :2209422

Livraison le lun., 28 décembre 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Code produit :2209350

Bientôt disponible

Conrad Electronic

59.8 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Code produit :2209516

Livraison le mar. 10 novembre

Conrad Electronic

50.1 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Code produit :2209520

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Code produit :2209402

Livraison le ven. 30 octobre

10 pièce(s)Conrad Electronic

59.92 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Code produit :2209480

Livraison le ven. 30 octobre

11 pièce(s)Conrad Electronic

50.8 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Documents & téléchargements

Fiche technique

Fiche technique 2209470 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 2 Pas: 2.54 mm 1844578 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209470 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 2 Pas: 2.54 mm 1844578 100 pc(s)

Description

Les points de contact dorés garantissent une qualité de transmission stable à long terme. Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Utilisation intuitive grâce au bouton-poussoir de commande de couleur contrastante. Optimisé pour les situations de montage étroites : commande et raccordement de conducteur d'une seule direction.

Ce texte a été traduit par une machine.
