Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 11 Pas: 3.81 mm 1748066 50 pc(s)
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

Module de connecteur électrique vert à plusieurs bornes, utilisé pour les câblages dans les systèmes électroniques.

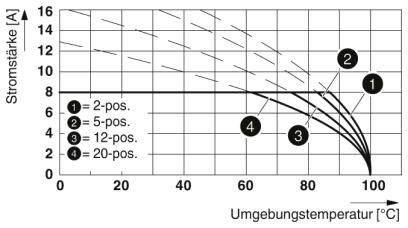

Le diagramme montre l'intensité du courant en fonction de la température ambiante en °C. Courbes pour 2, 5, 12 et 20 positions. L'intensité du courant diminue avec l'augmentation de la température.

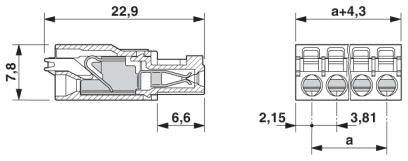

Dessin technique d'un connecteur électrique avec dimensions : Longueur 22,9 mm, Hauteur 7,8 mm, Largeur droite 2,15 mm, Écart entre contacts 3,81 mm.

1/3

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

Dimension grille

3.81 mm

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

3 Set(s)

Afficher des alternatives

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 4.52 / pièce(s))

CHF 225.95

Prix TVA incl.

Livraison gratuite

Plus que 3 Set(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 11

Caractéristiques techniques

Nombre de connexions : 11
Section nominale : 1,5 mm²
Groupe d'isolants: I
Tension nominale (III/3) : 2,5 kV
Système enfichable : mini COMBICON
Verrouillage : sans
Nombre de potentiels : 11
Hauteur totale (hauteur sans broche à souder) : 7,75 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 8 N env
Force de traction par pôle : 5 N env
Cycles d'accouplement : 25

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Nbr de rangées: 1

Spécificités: avec raccordement à ressort Push

Dimension grille: 3.81 mm

Nbr total de pôles: 11

Largeur: 42.35 mm

Courant nominal: 8 A

Courant nominal - arrondi: 8 A

Contenu: 50 pc(s)

AWG max.: 16

AWG min.: 24

Longueur dénudée (max.): 10 mm

Dim.: (L x l x H) 21.9 x 42.35 x 7.75 mm

Connexion: Push-In
borne à ressort

Référence fabricant: 1748066

Couleur: vert

Matériau d'isolation: PA

Matériau du contact: Alliage de Cu, étamé

Surface de contact coté enfichable: étain

Tension nominale: 160 V

Hauteur: 7.75 mm

Longueur: 21.9 mm

Section max.: 1.5 mm²

Section (min.): 0.2 mm²

Température max.: +100 °C

Température min.: -40 °C

Type: FMC 1,5/11-ST-3,81

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Code produit :2209484

Livraison le jeu. 29 octobre

23 pièce(s)Conrad Electronic

81.24 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Code produit :2209442

Livraison le jeu. 29 octobre

43 pièce(s)Conrad Electronic

25.9 mm

6 A

2.54 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Code produit :2209366

Livraison le jeu. 29 octobre

41 pièce(s)Conrad Electronic

35.8 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Code produit :2209378

Livraison le jeu. 29 octobre

50 pièce(s)Conrad Electronic

41.9 mm

8 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Code produit :2209422

Livraison le lun., 28 décembre 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Code produit :2209350

Bientôt disponible

Conrad Electronic

59.8 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Code produit :2209516

Livraison le mar. 10 novembre

Conrad Electronic

50.1 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Code produit :2209520

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Code produit :2209402

Livraison le jeu. 29 octobre

10 pièce(s)Conrad Electronic

59.92 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Code produit :2209480

Livraison le jeu. 29 octobre

11 pièce(s)Conrad Electronic

50.8 mm

12 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Documents & téléchargements

Fiche technique

Fiche technique 2209320 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 11 Pas: 3.81 mm 1748066 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209320 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 11 Pas: 3.81 mm 1748066 50 pc(s)

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Utilisation intuitive grâce au bouton-poussoir de commande de couleur contrastante. L'utilisation et la connexion de conducteur d'une seule direction permettent l'intégration à l'avant de l'appareil.
