Name: Phoenix Contact AXL SE RTD4 PT1000 1182190 Module de température 24 V/DC
Brand: Phoenix Contact
SKU: 3565647
Availability: BackOrder

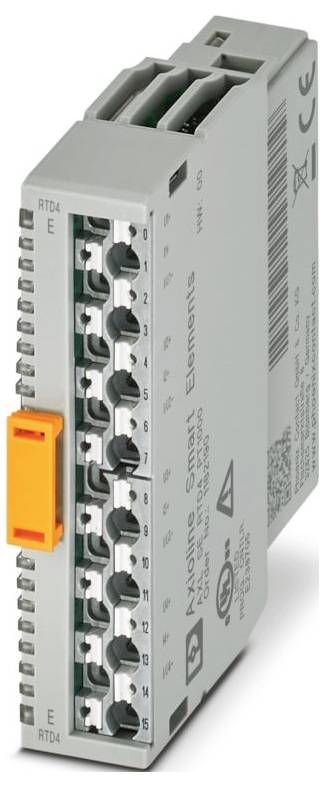

Phoenix Contact AXL SE RTD4 PT1000 1182190 Module de température 24 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 219.95 / pièce(s))

CHF 219.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Axioline Smart elements
Forme : modulaire
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 14,9 mm
Hauteur : 62,2 mm
Profondeur : 62 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage enfichable ( emplacement élément Smart)
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: II (IEC 60664-1)
Niveau de pollution : 2 (EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation : Périphérique
Longueur de section dénudée : 8 mm
Position de montage : voir Système dans lequel vous insérez l'élément Smart.
Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
Puissance de perte maximale à condition nominale : 0,4 W
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : min. 5 mA (sans périphérique connecté)
Raccordement conducteur : raccord conducteur
Circuit de protection : protection contre les surtensions | Voir le système dans lequel vous insérez l'élément Smart.;Protection contre les polarités | Diode de protection contre les polarités
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart elements ».
Entrée de désignation : entrées RTD analogiques
Description de l'entrée: Entrées pour capteurs de température résistifs
Nombre d'entrées : 4 (Pt 1000)
Analogique : Analogique :
Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
Remarque sur la technique de raccordement : blindé, capteurs à 2, 3 et 4 conducteurs pouvant être raccordés
Résolution du convertisseur A/D : 16 bits
Types de capteurs utilisables (RTD) : PT 1000 (IEC 60751/EN 60751)
Module : Module
Code d'identification (HEX): None
Canal de données de processus : 64 bits
Espace d'adresse d'entrée : 8 octets
Espace d'adresse de sortie : 0 octet
Besoin de données de paramètres : 24 octets
Besoin de données de configuration : 6 octets
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Affichage des valeurs mesurées : 16 bits (15 bits + présage)
Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Formats de données : représentation normalisée
Tolérance relative : type. 0,05 % (plage de mesure -200 °C ... 400 °C, par rapport à la valeur finale positive de la plage de mesure de 850 °C);max. 0,15 % (plage de mesure -200 °C ... 400 °C, par rapport à la valeur finale positive de la plage de mesure de 850 °C);type. 0,15 % (plage de mesure -200 °C ... 850 °C, par rapport à la valeur finale positive de la plage de mesure de 850 °C);max. 0,3 % (plage de mesure -200 °C ... 850 °C, par rapport à la valeur finale positive de la plage de mesure de 850 °C)
Tolérance absolue : voir tableaux relatifs aux indications de tolérance
Mise à jour des données de processus : type. 1 ms
Interface élément Smart : interface élément Smart
Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
Temps de démarrage jusqu'à la disponibilité : < 1000 ms
Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
Tension de test : Alimentation logique / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Périphérique : Périphérique
Valeur nominale des sources de courant: 1 mA (courant pulsé, l'indication est valable pendant la phase d'échantillonnage)

Type de produit: Module de température

Type: AXL SE RTD4 PT1000

Nombre d’entrées analogiques max.: 4

Nombre d’entrées max.: 4

Nombre de sorties max.: 0

Nombre d'entrées: 4 x

Nombre de sorties: 0 x

Tension de fonctionnement: 24 V/DC

Hauteur: 62.2 mm

Longueur: 62 mm

Largeur: 14.9 mm

: IP20

Dim.: (L x l x H) 62 x 14.9 x 62.2 mm

Technique de connexion: à 3 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 12 mA

Référence fabricant: 1182190

Modèle: modulaire

Montage: Montage enfichable ( emplacement élément Smart)

Temps de réaction tS: 1 ms

Température ambiante max.: 60 °C

Température ambiante min.: -25 °C

Profondeur: 62 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3565647 Phoenix Contact AXL SE RTD4 PT1000 1182190 Module de température 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3565647 Phoenix Contact AXL SE RTD4 PT1000 1182190 Module de température 24 V/DC

Description

Axioline Smart elements, module de détection de température, entrées RTD analogiques: 4 (Pt 1000), technique de raccordement: 3 conducteurs, indice de protection: IP20
