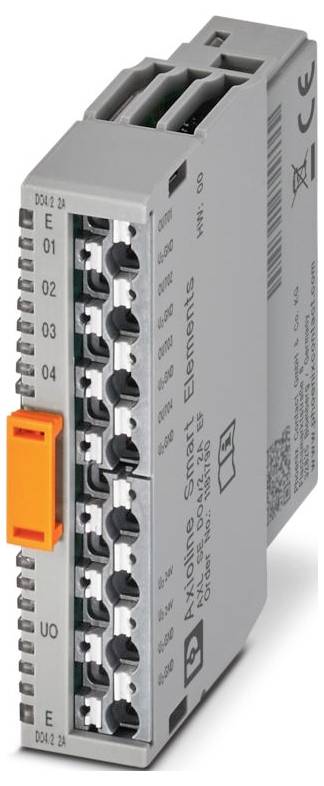

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Module numérique 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 70.26 / pièce(s))
CHF 70.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline Smart elements
- Forme : modulaire
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 14,9 mm
- Hauteur : 62,2 mm
- Profondeur : 62 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage enfichable ( emplacement élément Smart)
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation : Périphérique
- Longueur de section dénudée : 8 mm
- Position de montage : voir Système dans lequel vous insérez l'élément Smart.
- Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
- Puissance de perte maximale à condition nominale : 2,05 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Tension de sortie : 24 V/DC
- Nombre d'interfaces : 1
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 8 A (sécurisation externe)
- Tension nominale : 24 V DC
- Raccordement conducteur : raccord conducteur
- Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);protection contre les polarités | diode parallèle
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart elements ».
- Nombre de sorties : 4
- Désignation sortie : sorties numériques
- Numérique : numérique :
- Tension d'alimentation : via des connecteurs Card-Edge
- Tension de sortie à l'état éteint : 1 V max
- Module : Module
- Code d'identification (HEX): None
- Canal de données de processus : 8 bits
- Espace d'adresse d'entrée : 1 octet
- Espace d'adresse de sortie : 1 octet
- Besoin de données de paramètres : 3 octets
- Besoin de données de configuration : 7 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Charge nominale inductive : 48 VA (1,2 H, 12 Ω, à 24 V c.c.)
- Lampes de charge nominale : 24 W (à 24 V c.c.)
- Charge nominale ohmique : 48 W (12 Ω, dans la plage de tension d'alimentation)
- Comportement en cas de surcharge inductive: La sortie peut être détruite
- Arrêt de surintensité : min. 2,8 A
- Courant de sortie maximal par module : max. 8 A (sécurisation externe | Notez le Derating.)
- Charge min : 10 kΩ
- Courant de sortie à l'arrêt: Max. 300 µA
- Fréquence de commutation: Max. 1200 par seconde (en cas de charge ohmique, courant de charge minimal de 50 mA);max. 1 par seconde (à charge nominale inductive);max. 4 par seconde (à la charge nominale des lampes)
- Comportement en cas de surcharge : arrêt avec redémarrage automatique
- Délai de signal : max. 100 µs (lors de la mise sous tension) ; max. 100 µs (à l'arrêt, à un courant de charge d'au moins 50 mA)
- Courant de sortie en cas de rupture de masse à l'état éteint: < 1 mA
- Interface élément Smart : interface élément Smart
- Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
- Temps de démarrage jusqu'à la disponibilité : < 500 ms
- Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Périphérique : Périphérique
- Tension de test : Alimentation logique / alimentation 24 V UP : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 24 V UP / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Potentiels: Alimentation périphérique (UO): Potentiels: Alimentation périphérique (UO)
- Tension de test : Alimentation logique / alimentation 24 V UO (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : Alimentation 24 V UO (périphérique) / Alimentation 24 V UP : 500 V AC, 50 Hz, 1 min
- Tension de test : Alimentation 24 V UO (périphérique) / Serre de fonction : 500 V c.a., 50 Hz, 1 min
- Type de produit
Module numérique
- Type
AXL SE DO4/2 2A EF
- Nombre de sorties max.
4
- Tension de fonctionnement
24 V/DC
- Hauteur
62.2 mm
- Longueur
62 mm
- Largeur
14.9 mm
IP20
- Dim.
(L x l x H) 62 x 14.9 x 62.2 mm
- Technique de connexion
2 fils conducteurs
- Connexion
Raccordement Push-in
- Consommation électrique max.
8 A
- Référence fabricant
1181790
- Modèle
modulaire
- Montage
Montage enfichable ( emplacement élément Smart)
- Profondeur
62 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Module numérique 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Module numérique 24 V/DC
Description
Axioline Smart elements, module de sortie numérique, sorties numériques: 4, 24 V c.c., 2 A, Technique de raccordement : 2 fils, indice de protection : IP20
