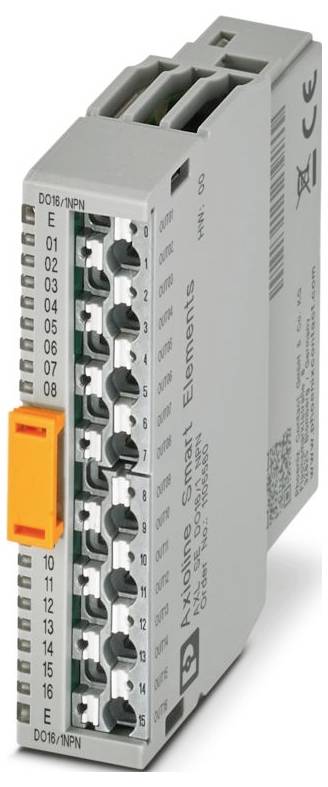

Phoenix Contact AXL SE DO16/1 NPN 1105560 Module numérique 24 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 105.95 / pièce(s))
CHF 105.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline Smart elements
- Forme : modulaire
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 14,9 mm
- Hauteur : 62,2 mm
- Profondeur : 62 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage enfichable ( emplacement élément Smart)
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation : Périphérique
- Longueur de section dénudée : 8 mm
- Position de montage : voir Système dans lequel vous insérez l'élément Smart.
- Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
- Puissance de perte maximale à condition nominale : 1,85 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Tension de sortie : 24 V
- Nombre d'interfaces : 1
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : min. 14 mA (sans périphérique connecté)
- Tension nominale : 24 V DC
- Raccordement conducteur : raccord conducteur
- Circuit de protection : Protection contre les surtensions | Voir le système dans lequel vous insérez l'élément Smart.;Protection contre les polarités | Diode parallèle
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart Elements ».;Pour une section de conducteur faible et un courant élevé, la température de la zone de serrage peut être jusqu'à 31 K au-dessus de la température ambiante.;Lors du choix des câbles, tenez compte de leur température de fonctionnement admissible selon IEC ou UL.
- Nombre de sorties : 16 (NPN)
- Désignation sortie : sorties numériques
- Numérique : numérique :
- Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
- Tension de sortie à l'état éteint : min. 23 V (À UP = 24 V C.C.)
- Limitation de la tension d'arrêt inductive: 30 V c.c. ... 55 V DC
- Module : Module
- Code d'identification (HEX): None
- Canal de données de processus : 16 bits
- Espace d'adresse d'entrée : 0 octet
- Espace d'adresse de sortie : 2 octets
- Besoin de données de paramètres : 9 octets
- Besoin de données de configuration : 6 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Charge nominale inductive : 12 VA (1,2 H, 48 Ω, à tension nominale)
- Lampes de charge nominale : 12 W (à tension nominale)
- Charge nominale ohmique : 12 W (48 Ω, à tension nominale)
- Résistance à la rétractation aux impulsions courtes : résistance conditionnelle à la rétrotension jusqu'à 0,5 A pendant 1 s.
- Comportement en cas de surcharge inductive: La sortie peut être détruite
- Arrêt de surintensité : min. 0,7 A
- Courant de sortie maximal par module : max. 6 A (assurez-vous que le courant maximal autorisé de 6 A n'est pas dépassé !)
- Charge min : 10 kΩ
- Courant de sortie à l'arrêt: Max. 100 µA
- Fréquence de commutation: Max. 1200 par seconde (en cas de charge ohmique, courant de charge minimal de 50 mA);max. 1 par seconde (à charge nominale inductive);max. 16 par seconde (à la charge nominale des lampes)
- Comportement en cas de surcharge : arrêt avec redémarrage automatique
- Délai de signal : max. 100 µs (lors de la mise sous tension) ; max. 100 µs (à l'arrêt, à un courant de charge d'au moins 50 mA)
- Interface élément Smart : interface élément Smart
- Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
- Temps de démarrage jusqu'à la disponibilité : < 500 ms
- Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
- Tension de test : Alimentation logique / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Périphérique : Périphérique
- Type de produit
Module numérique
- Type
AXL SE DO16/1 NPN
- Nombre de sorties max.
16
- Nombre d'entrées
0 x
- Nombre de sorties
16 x
- Signal de sortie du courant
500 mA
- Courant de sortie max. par canal
500 mA
- Tension du signal de sortie
24 V
- Tension de fonctionnement
24 V/DC
- Hauteur
62.2 mm
- Longueur
62 mm
- Largeur
14.9 mm
IP20
- Dim.
(L x l x H) 62 x 14.9 x 62.2 mm
- Technique de connexion
monoconducteur
- Connexion
Raccordement Push-in
- Consommation électrique max.
6 A
- Référence fabricant
1105560
- Modèle
modulaire
- Montage
Montage enfichable ( emplacement élément Smart)
- Température ambiante max.
60 °C
- Température ambiante min.
-25 °C
- Nombre de sorties transistor max.
16
- Profondeur
62 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Module numérique 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Module numérique 24 V/DC
Description
Axioline Smart elements, module de sortie numérique, sorties numériques : 16 (NPN), 24 V c.c., 500 mA, Technique de raccordement : 1 conducteur, indice de protection : IP20
