Name: Phoenix Contact AXL F SGI2 1H 2702911 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

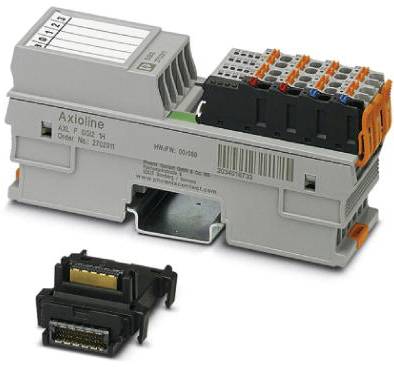

Appareil électronique gris avec bornes de connexion et champ d'étiquetage, à côté duquel se trouve un module de connexion séparé noir et doré.

Module à entrées numériques multiples, représenté par des connexions et des indicateurs numérotés.

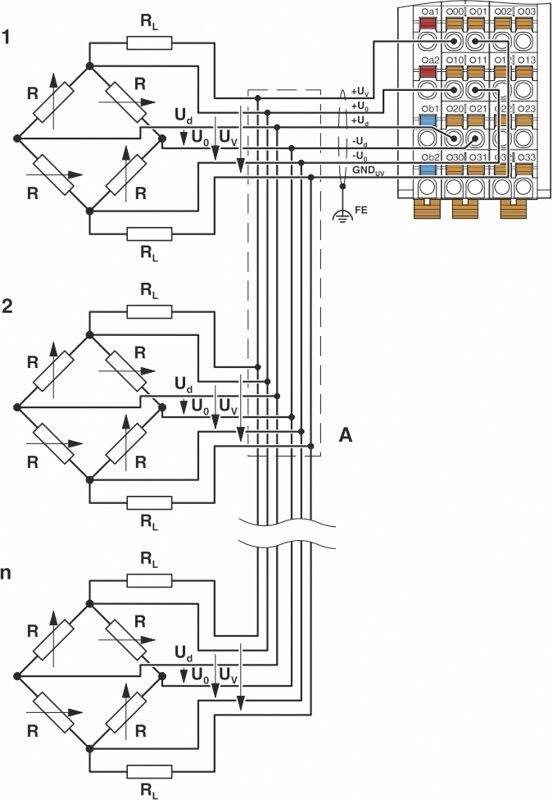

Le schéma de circuit montre des ponts redresseurs montés en parallèle, connectés aux points de mesure 'A', 'U0' et 'Ud', sur une carte de test.

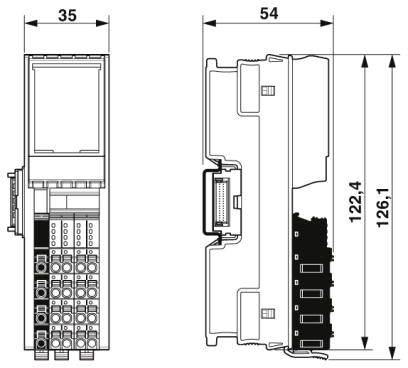

'Dessin technique d'un module électrique avec deux vues. À gauche : vue de face avec bornes de connexion. À droite : vue latérale avec dimensions 35 mm de largeur, 54 mm de profondeur, 126,1 mm de hauteur.'

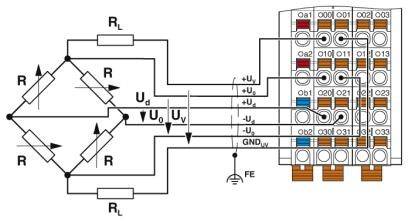

Schéma de circuit d'un redresseur avec plusieurs résistances, diodes et bornes. Montre les chemins de circulation du courant et les points de contact marqués.

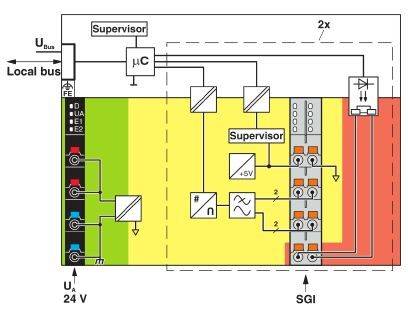

Schéma de câblage d'un système de surveillance avec superviseur, microcontrôleur, connexions de bus locales et zones codées par couleur pour différentes fonctions.

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 519.95 / pièce(s))

CHF 519.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : canaux d'entrée pour les jauges de contrainte
Nombre d'entrées : 2
Protection : protection contre les surtensions tension d'alimentation diode de suppresseur
Couleur : gris signalisation A RAL 7042
Poids net : 187,7 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : 2
Position de montage : quelconque (pas de déplage de température)
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : type. 325 mW

Type de produit: Module E/S

Type: AXL F SGI2 1H

Nombre d’entrées analogiques max.: 2

Nombre d'entrées: 2 x

Nombre de sorties: 2 x

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension du signal de sortie: 5 V

Tension de fonctionnement: 5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: câble

Consommation électrique max.: 65 mA

Référence fabricant: 2702911

Montage: Profilé

Temps de réaction tS: 0.2 ms

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

Nombre de sorties relais max.: 2

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2137506 Phoenix Contact AXL F SGI2 1H 2702911 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137506 Phoenix Contact AXL F SGI2 1H 2702911 Module E/S 5 V/DC

Description

2 entrées très précises pour DMS. Plages de mesure réglées en usine avec valeurs nominales. Saisie manuelle des valeurs caractéristiques. Mise à jour des données de processus paramétrable en niveaux compris entre 200 μs et 100 ms. Peut être réglé dans l'environnement de processus par ajustement de ligne. Réglage à 2 points. Raccordement du DMS en technique 6 et 4 fils. Détection avancée de rupture de câble. Alimentation du capteur jusqu'à 115 ma (8 cellules de charge 350 Ω par canal). Par canal : faible ohmique, contact NO sans potentiel. Paramétrage des canaux indépendamment les uns des autres via le système de bus. Configuration tare.
