Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Un appareil d'automatisation modulaire gris pour rail DIN avec des bornes de connexion et un adaptateur enfichable séparé, représenté de côté.

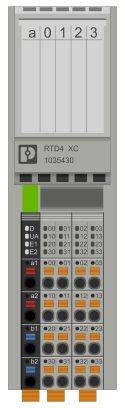

Module d'automatisation avec plusieurs connexions numérotées pour la mesure de température. Modèle 'RTD4 XC 1005430'.

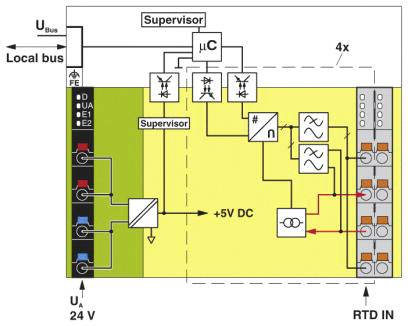

Diagramme d'un système de surveillance : montre un microcontrôleur, une connexion de bus locale et une conversion de 24V à 5V en courant continu.

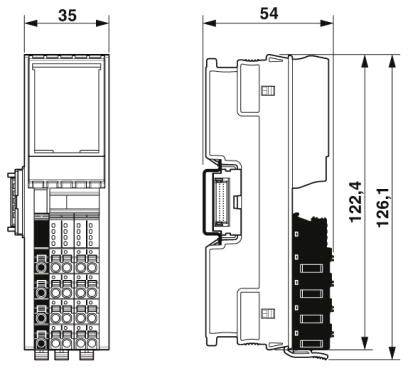

Dessin technique d'un appareil électronique avec dimensions. À gauche : largeur 35 mm. À droite : largeur 54 mm, hauteur 126,1 - 126,4 mm.

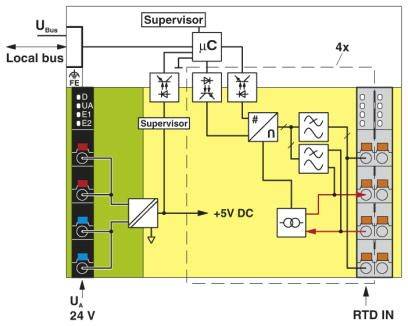

Diagramme fonctionnel d'un boîtier de commande électronique avec superviseur, microcontrôleur, connexions de bus et indicateur de tension (24V DC).

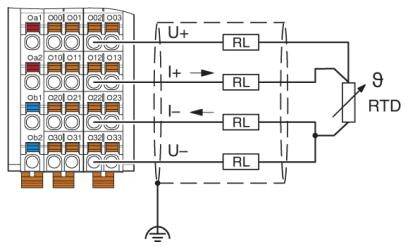

Diagramme d'un circuit électrique pour mesurer la température à l'aide d'un thermomètre à résistance (RTD), montrant la configuration des broches et les points de connexion.

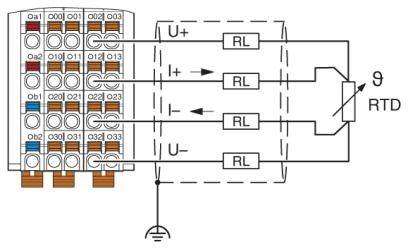

Schéma de câblage d'un capteur RTD : Montre les bornes U+, I+, I-, U-, la connexion à la ligne de résistance (RL) et le point de mise à la terre.

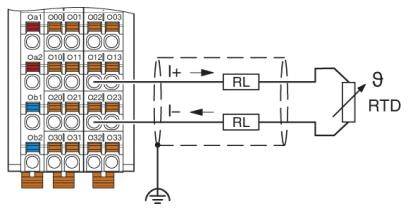

Schéma de câblage d'un capteur RTD : Présente les bornes de connexion avec des marquages et des symboles indiquant les flux de courant et la mise à la terre.

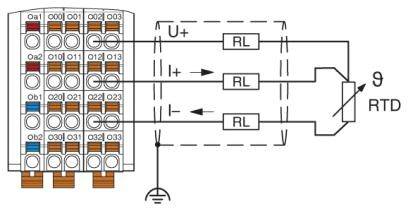

Schéma de connexion d'un capteur RTD : Montre les bornes U+, I+, I- et les résistances (RL). RTD marqué 9. Borne de masse en bas.

1/9

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 437.95 / pièce(s))

CHF 437.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : entrées pour capteurs de température résistifs
Nombre d'entrées : 4 (pour capteurs de température résistifs)
Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Temps de filtrage d'entrée : 40 ms.
Couleur : gris signalisation A RAL 7042
Poids net : 144 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Position de montage : quelconque (pas de déplage de température)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max. 700 mW
Résolution convertisseur A/D : 24 bits

Type de produit: Module E/S

Type: AXL F RTD4 XC 1H

Nombre d’entrées analogiques max.: 4

Nombre d’entrées max.: 4

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: 2, 3, 4 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 140 mA

Référence fabricant: 1035430

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Module E/S 5 V/DC

Description

Axioline F XC, module de détection de température, entrées analogiques : 4 (pour capteurs de température résistifs), technique de connexion : 2, 3, 4 conducteurs (blindés), vitesse de transmission en bus local : 100 Mbits/s, variante conditions extrêmes, indice de protection : IP20, avec module de socle de bus et fiches mâles Faxoline

Ce texte a été traduit par une machine.
