Name: Phoenix Contact AXL F PWM2 1H 1007352 Module de fonction 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3561623
Availability: BackOrder

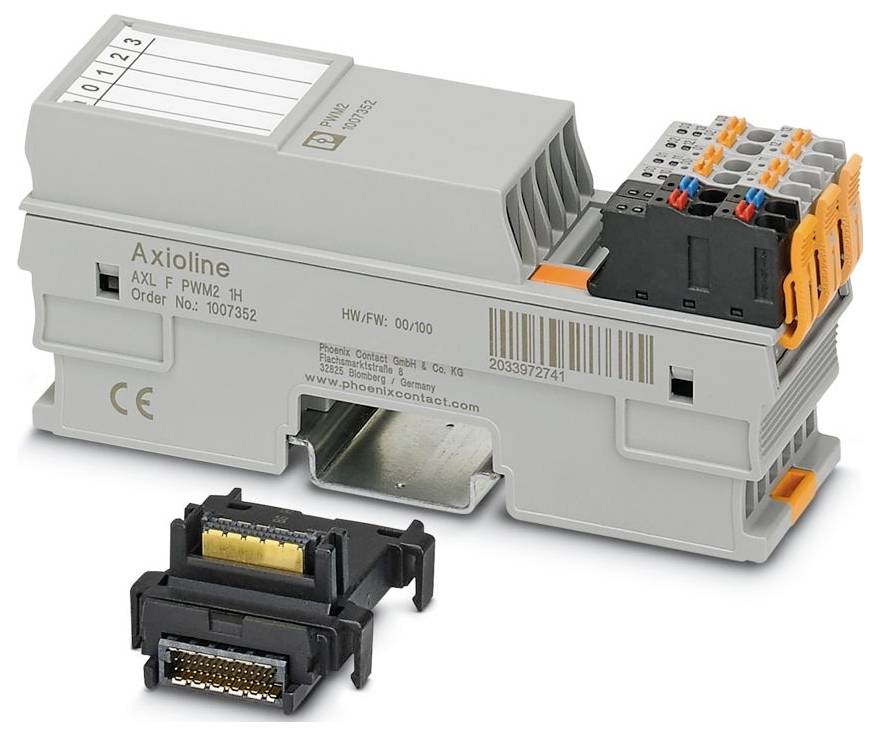

Phoenix Contact AXL F PWM2 1H 1007352 Module de fonction 24 V/DC, 5 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 281.95 / pièce(s))

CHF 281.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Axioline F
Forme de construction : modulable à bloc
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 35 mm
Hauteur : 126,1 mm
Profondeur : 54 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation du connecteur : fiche Axioline F
Longueur de section dénudée : 8 mm
Position de montage : arbitraire (pas de derating de température)
Fréquence : 0 Hz... 65535 Hz
Vitesse de transmission : 100 Mbit/s
Puissance de perte maximale à condition nominale : 2,05 W
Courant nominal EN : max. 500 mA (à 24 V c.c.) ; max. 10 mA à 5 V CC
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 2
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Mode de fonctionnement : PWM, générateur d'impulsions, sortie push-pull
Compris dans la livraison : module de socle de bus et connecteurs Axioline F inclus
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V DC avec toutes les tolérances, y compris l'ondulation
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant max. 1,1 A
TENSION DE SORTIE NOMINALE : 24 V (UO - 1,1 V) ; 5 V C.C.
Résistance aux courts-circuits : Oui
Raccordement conducteur : raccord conducteur
Signal : signal
Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);protection contre les polarités | diode parallèle | avec protection externe 1 A (uniquement pour la mise en service)
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
Courant de court-circuit : type. 2,2 A (pour environ 1,2 µs, autoretry après environ 40 µs, sortie 24 V);type. 24 mA (sortie 5 V)
Protection contre les surtensions transitoires : Oui
Caractéristiques particulières : modulation de largeur d'impulsion
Nombre de sorties : 2
Désignation sortie : sorties PWM
Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
Tension d'alimentation : 24 V DC
Module : Module
Espace d'adresse d'entrée : 0 octet
Espace d'adresse de sortie : 8 octets
Besoin de données de paramètres : 1 octet
Besoin de données de configuration : 6 octets
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Charge nominale inductive : max. 12 VA (tension nominale 24 V c.c.) ; max. 50 MVA (tension nominale 5 V c.c.)
Lampes de charge nominale : max. 6 W (à tension nominale)
Charge nominale ohmique : max. 12 W (à tension nominale 24 V c.c.) ; max. 50 mW (à tension nominale 5 V c.c.)
Axioline F-Local Bus : Axioline F-Local Bus
Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Fiche Axioline F : prise Axioline F
Rapport de palpage : 0 %... 100 %
Potentiels: Alimentation de la tension d'alimentation UO: Potentiels: Alimentation de la tension d'alimentation UO

Type de produit: Module de fonction

Type: AXL F PWM2 1H

Nombre de sorties max.: 2

Tension du signal de sortie: 24 V

Tension de fonctionnement: 24 V/DC
5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: 2 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 1.1 A

Référence fabricant: 1007352

Modèle: bloc modulaire

Montage: Montage sur profilé support/rack

Température ambiante max.: 60 °C

Température ambiante min.: -25 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Module de fonction 24 V/DC, 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Module de fonction 24 V/DC, 5 V/DC

Description

Axioline F, module fonctionnel, modulation de largeur d'impulsion, vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle de bus inclus et connecteurs Axioline F.
