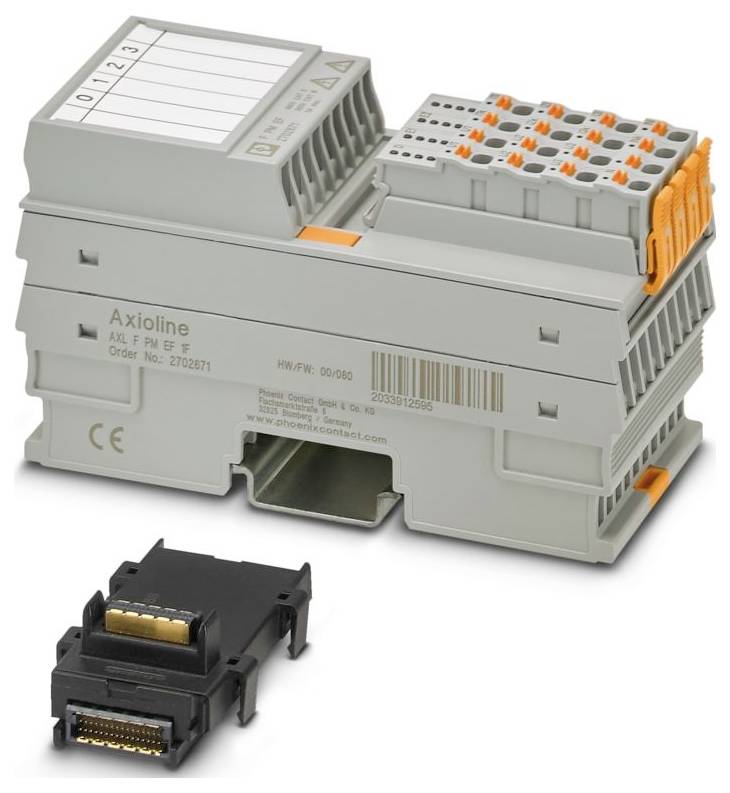

Phoenix Contact AXL F PM EF 1F 2702671 Module de fonction 5 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 639.95 / pièce(s))
CHF 639.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section conducteur flexible : 1,5 mm²
- Section conducteur rigide : 1,5 mm²
- Section de conducteur AWG: 16
- Largeur : 53,6 mm
- Hauteur : 126,1 mm
- Profondeur : 65,5 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : fiche Axioline F
- Longueur de section dénudée : 8 mm
- Position de montage : arbitraire (pas de derating de température)
- Vitesse de transmission : 100 Mbit/s
- Puissance de perte maximale à condition nominale : 2,15 W
- Classe de protection : II
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude, à partir de HW 01)
- Mode de fonctionnement : fonctionnement des données de processus en 32 mots
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 80 mA ; type. 73 mA
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Utilisez exclusivement des conducteurs renforcés ou à double isolation avec une section de conducteur de 1,5 mm² !
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Tension d'alimentation : 5 V c.c. (via module de socle de bus)
- Module : Module
- Espace d'adresse d'entrée : 64 octets
- Espace d'adresse de sortie : 0 octet
- Besoin de données de paramètres : 26 octets
- Besoin de données de configuration : 6 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Fiche Axioline F : prise Axioline F
- Tension d'essai : Alimentation 5 V du bus local (UBus) / Périphérique AC : 4 kV, 50 Hz, 1 min
- Tension d'essai : 4 kV, 50 Hz, 1 min
- Type de produit
Module de fonction
- Type
AXL F PM EF 1F
- Tension de fonctionnement
5 V/DC
- Hauteur
126.1 mm
- Longueur
65.5 mm
- Largeur
53.6 mm
IP20
- Dim.
(L x l x H) 65.5 x 53.6 x 126.1 mm
- Technique de connexion
Raccordement Push-in
- Connexion
Raccordement Push-in
- Consommation électrique max.
80 mA
- Référence fabricant
2702671
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Température ambiante max.
60 °C
- Température ambiante min.
-25 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Module de fonction 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Module de fonction 5 V/DC
Description
Axioline F, module de mesure de puissance, vitesse de transmission dans le bus local: 100 Mbit/s, indice de protection: IP20
