Name: Phoenix Contact AXL F MA DALI2 1H 2702864 Module de communication 16 V/DC
Brand: Phoenix Contact
SKU: 2209884
Availability: BackOrder

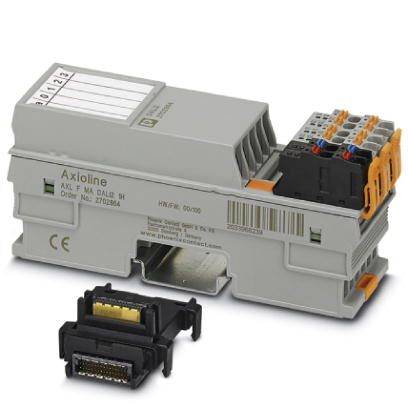

Un module d'électronique industrielle gris avec des bornes de connexion et une platine, sur un fond blanc.

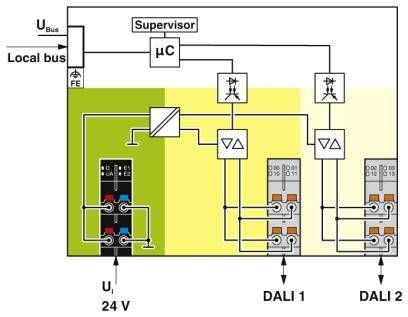

Le diagramme montre un circuit électrique avec un bus local, une alimentation d'entrée de 24V, un microcontrôleur et deux sorties DALI. Un superviseur surveille le système.

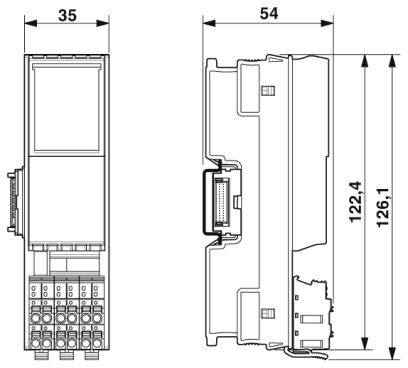

Dessin technique d'un appareil électronique avec des dimensions détaillées. À gauche : largeur de 35 mm. À droite : largeur de 54 mm, hauteur de 126,1 mm à 126,4 mm.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 589.95 / pièce(s))

CHF 589.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Couleur : gris signalisation A RAL 7042
Poids net : 190,5 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Position de montage : quelconque (pas de déplage de température)
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max. 325 mW

Type de produit: Module de communication

Type: AXL F MA DALI2 1H

Nombre de sorties: 1 x

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 16 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Connexion: Raccordement Push-in

Consommation électrique max.: 65 mA

Référence fabricant: 2702864

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 16 V/DC

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herst.-Teilenr.

Produkt-Art

Betriebsspannung

Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

Code produit :2209884

Livraison le mer. 2 décembre

Conrad Electronic

Ce produit

2702864

Kommunikationsmodul

16 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 589.95^*

Phoenix Contact AXC F IL ADAPT 1020304 SPS-Erweiterungsmodul 24 V/DC

Code produit :2208975

Livraison le mer. 2 décembre

Conrad Electronic

1020304

SPS-Erweiterungsmodul

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS-Erweiterungsmodul 24 V/DC

Code produit :2209737

Livraison le mer. 2 décembre

Conrad Electronic

2403115

SPS-Erweiterungsmodul

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dezentrales I/O-Gerät

Code produit :2209865

Livraison le mer., 10 février 2027

Conrad Electronic

2702660

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 197.95^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Code produit :2209863

Livraison le mer., 24 mars 2027

Conrad Electronic

2702658

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dezentrales I/O-Gerät 24 V/DC

Code produit :2209864

Livraison le mer., 24 mars 2027

Conrad Electronic

2702659

Dezentrales I/O-Gerät

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC

Code produit :2209838

Livraison le mer. 2 décembre

Conrad Electronic

2702463

Buskoppler

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 489.95^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppler 24 V/DC

Code produit :2209746

Livraison le mer. 2 décembre

Conrad Electronic

2403869

Buskoppler

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-Modul 5 V/DC

Code produit :2209792

Livraison le mer., 21 avril 2027

Conrad Electronic

2701226

I/O-Modul

5 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC

Code produit :2208989

Livraison le mer. 2 décembre

Conrad Electronic

1027904

I/O-Modul

5 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 211.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Module de communication 16 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Module de communication 16 V/DC

Description

Maître DALI avec alimentation bus DALI intégrée. Adapté pour un fonctionnement maître simple. Séparation galvanique du bus DALI. Bus DALI protégé contre l'arrêt accidentel de la tension secteur (jusqu'à 250 V AC). Plaque de type d'appareil enregistrée.
