Name: Phoenix Contact AXL F IOL8 2H 1027843 Module E/S
Brand: Phoenix Contact
SKU: 2208987
Availability: BackOrder

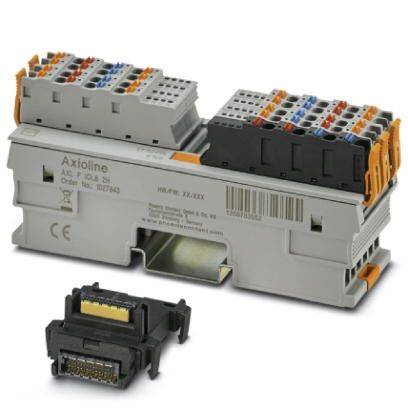

Un système de connecteur électrique à trois parties avec plusieurs bornes, en gris et orange, pour connecter des composants électriques.

Un module électronique avec plusieurs connexions et voyants LED, probablement destiné au contrôle ou à la surveillance dans un contexte industriel.

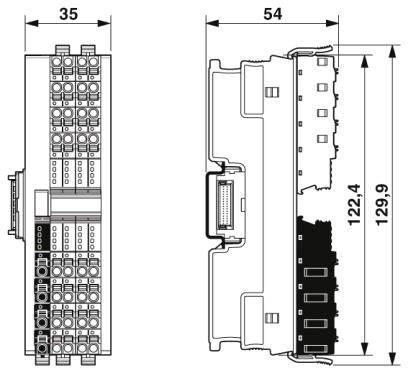

Dessin technique d'un module électronique avec dimensions : largeur 35 mm, hauteur 129,9 mm, profondeur 54 mm. Présente les connexions et les points de fixation.

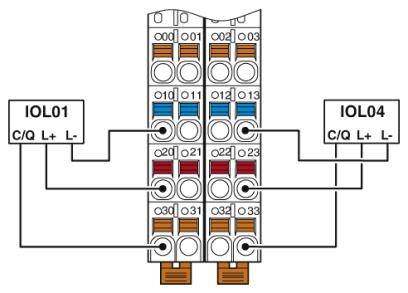

Schéma de câblage d'une connexion électrique avec les désignations IOL01 et IOL04. Les lignes de connexion montrent les bornes et leurs affectations.

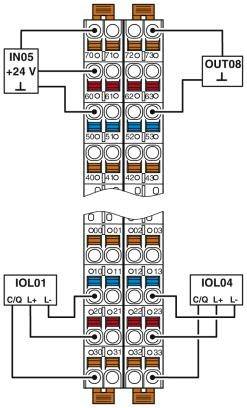

Diagramme d'un circuit avec des étiquettes IN05 +24 V, OUT08, IOL01, IOL04. Montre le câblage entre les connexions et les modules.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 431.95 / pièce(s))

CHF 431.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : ports IO-Link en mode entrée numérique (DI)
Nombre d'entrées : max. 8 (en 61131-2 type 1)
Temps de filtrage d'entrée : 1 μs
Plage de tension d'entrée signal « 0\ » : -0,3 V DC... 5 V DC
Plage de tension d'entrée signal « 1\ » : 11 V DC... 30 V DC
Couleur : gris signalisation A RAL 7042
Poids net : 215 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : max. 8
Position de montage : quelconque (pas de déplage de température)
Longueur de dénudage : 8 mm
Degré de pollution : 2
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16
Vitesse de transmission : 100 Mbits/s.

Type de produit: Module E/S

Type: AXL F IOL8 2H

Nombre d’entrées numériques max.: 8

Nombre d’entrées max.: 8

Nombre de sorties max.: 8

Hauteur: 129.9 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 129.9 mm

Technique de connexion: à 3 fils conducteurs

Connexion: Raccordement Push-in

Référence fabricant: 1027843

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

UKCA: oui
