Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

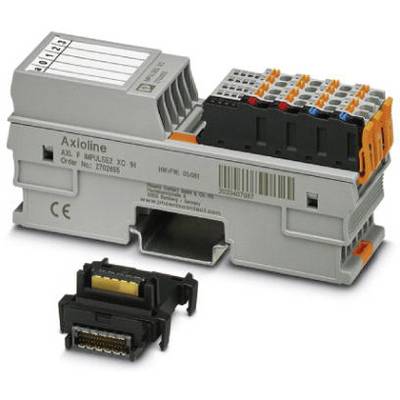

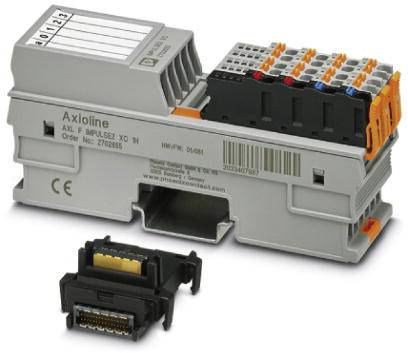

Un module Axioline et un connecteur. Principalement utilisés dans les technologies d'automatisation industrielle.

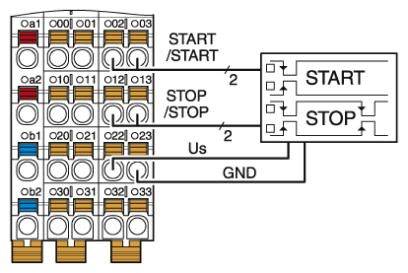

Un schéma électrique montre les connexions entre les boutons 'START', 'STOP' et les bornes 001 à 032 avec des entrées câblées.

Un module terminal électrique avec des étiquettes 'IMPULSE2 XC' et le numéro d'identification 2702656. Présente différentes connexions et voyants de contrôle.

'Représentation schématique d'un plan de câblage électrique avec une borne montrant les entrées IN1 et IN4 et une tension de +24 V.'

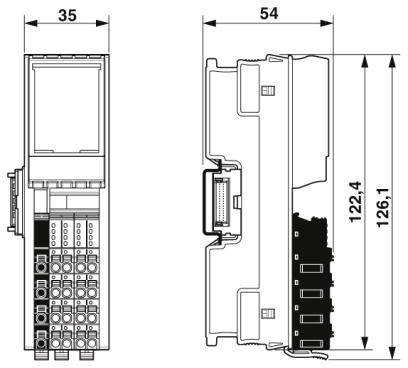

Dessin technique d'un appareil électronique avec dimensions : largeur 35 mm, hauteur 126,1-126,4 mm, profondeur 54 mm.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 984.95 / pièce(s))

CHF 984.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : en 61131-2 type 1 et 3
Nombre d'entrées : 4
Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Temps de filtrage d'entrée : 250 μs
Plage de tension d'entrée signal « 0\ » : -3 V DC... 5 V DC
Plage de tension d'entrée signal « 1\ » : 11 V DC... 30 V DC
Couleur : gris signalisation A RAL 7042
Poids net : 134 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max 0.75 W

Type de produit: Module E/S

Type: AXL F IMPULSE2 XC 1H

Nombre d’entrées numériques max.: 4

Nombre d’entrées max.: 4

Nombre d'entrées: 4 x

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: monoconducteur

Consommation électrique max.: 150 mA

Référence fabricant: 2702655

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 Module E/S 5 V/DC

Description

2 canaux pour capteur de déplacement magnéto-strictive avec interface marche/arrêt. 5 événements d'arrêt par canal. Téléchargement automatique des paramètres. 4 entrées numériques, Plaque de type d'appareil enregistrée. Indicateurs de diagnostic et d'état. Utilisable dans des conditions ambiantes extrêmes. Plage de température étendue -40°C..+70°C (voir le chapitre « testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique). Circuits imprimés partiellement peints.

Ce texte a été traduit par une machine.
