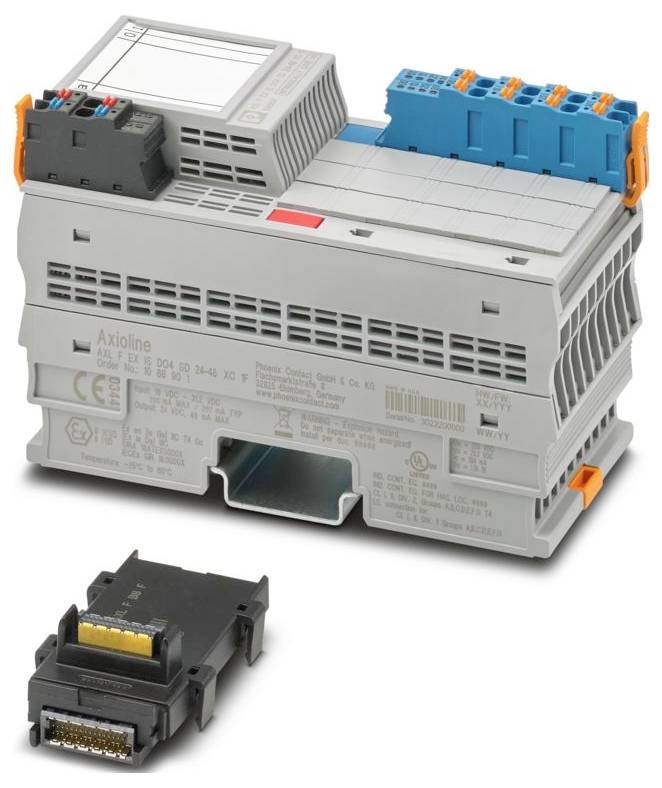

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Module numérique 24 V/DC, 5 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 639.95 / pièce(s))
CHF 639.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 53,6 mm
- Hauteur : 129,9 mm
- Profondeur : 77,1 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C (standard);-40 °C ... 70 °C (Avancé, voir le chapitre « Testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique.)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : fiche Axioline F
- Longueur de section dénudée : 8 mm
- Position de montage : arbitraire (pas de derating de température)
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 100 Mbit/s
- Étiquetage: Ex ec [ia Ga] IIC T4 GC;[Ex ia Da] IIIC
- UL, États-Unis / Canada: IND. Cont. EQ. (E238705) donc répertorié
- Ind. Cont. EQ. pour haz. loc. E196811
- Install in: Class I, Div. 2, GROUPES A, B, C, D T4
- Intrinsically Safe Outputs for: Class I, Groups A, B, C, D | Class II, Groups E, F, G | Class III | [Ex ia] Haz loc
- Classe I, zone 2, AEx ec [ia Ga] IIC T4 GC
- [AEX ia Da] IIIC
- Ex ec [ia Ga] IIC T4 GC
- [Ex ia Da] IIIC
- Puissance de perte maximale à condition nominale : 6,44 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Tension de sortie : 24 V
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Compris dans la livraison : module de socle de bus et connecteurs Axioline F inclus
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Certificat : E196811
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant max. 420 mA
- Tension de sortie nominale : 24 V
- Raccordement conducteur : raccord conducteur
- Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);Protection contre les polarités | Diode de protection contre les polarités;Protection transitoire | Diode de suppression
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Caractéristiques particulières: Commande magnétique; variante Extreme Conditions;sécurité intrinsèque
- Remarque CCCex : L'utilisation dans des zones à risque d'explosion n'est pas autorisée en Chine.
- Données techniques de sécurité : données techniques de sécurité
- Max. Tension de sortie Uo : 27,3 V
- Max. Courant de sortie IO : 99 mA
- Max. Puissance de sortie Po : 676 mW
- Tension maximale de sécurité de : 250 V
- Données ex : données ex
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China-Ex: CCC / China-Ex
- Nombre de sorties : 4
- Désignation sortie : sorties numériques
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Numérique : numérique :
- Tension d'alimentation : 24 V DC
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Module : Module
- Espace d'adresse d'entrée : 0 octet
- Espace d'adresse de sortie : 1 octet
- Besoin de données de paramètres : 5 octets
- Besoin de données de configuration : 6 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 60 Hz, 1 min
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 60 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 60 Hz, 1 min
- Fiche Axioline F : prise Axioline F
- Courant de sortie maximal par canal: 48 mA
- Potentiels: Alimentation pour les modules de sortie numérique (UO): Potentiels: Alimentation pour les modules de sortie numérique (UO)
- A, B / IIC: Inductance externe max. Lo / max. Capacité externe Co: 1,189 mH / 0,088 µF
- C / IIB, IIIC: Inductance externe max. Lo / max. Capacité externe Co: 12,9 mH / 0,683 µF
- D / IIA, E, F, G, classe III: Inductance externe max. Lo / max. Capacité externe Co: 27,41 mH / 2,28 µF
- Tension de test : alimentation 5 V du bus local (U Bus) / sorties numériques : 1500 V c.a., 60 Hz, 1 min
- Tension de test : alimentation 24 V (périphérique) / sorties numériques : 1500 V c.a., 60 Hz, 1 min
- Tension de test : sorties numériques / mise à la terre des fonctions : 500 V c.a., 60 Hz, 1 min
- Type de produit
Module numérique
- Type
AXL F EX IS DO4 SD 24-48 XC 1F
- Nombre de sorties max.
4
- Signal de sortie du courant
99 mA
- Courant de sortie max. par canal
48 mA
- Tension du signal de sortie
24 V
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
129.9 mm
- Longueur
77.1 mm
- Largeur
53.6 mm
IP20
- Dim.
(L x l x H) 77.1 x 53.6 x 129.9 mm
- Technique de connexion
2 fils conducteurs
- Connexion
Raccordement Push-in
- Consommation électrique max.
420 mA
- Référence fabricant
1086901
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Tension logique UL
5 V/DC
- Profondeur
75.948224 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Module numérique 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Module numérique 24 V/DC, 5 V/DC
Description
Axioline F, module de sortie numérique, sorties numériques: 4, 24 V, technique de connexion: 2 conducteurs, Commande magnétique, variante Extreme Conditions, sécurité intrinsèque, vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle bus inclus et connecteurs Axioline F.
