Name: Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2209005
Availability: BackOrder

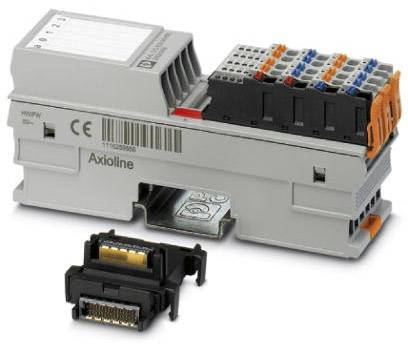

Un module Axioline avec des bornes de connexion colorées et marquage CE, à côté d'un connecteur compact pour connexions électriques.

Composant électronique gris avec l'étiquette 'DO 8/2 2A XC'. Au-dessus, des chiffres '0 1 2 3', en dessous, des connexions colorées et des symboles.

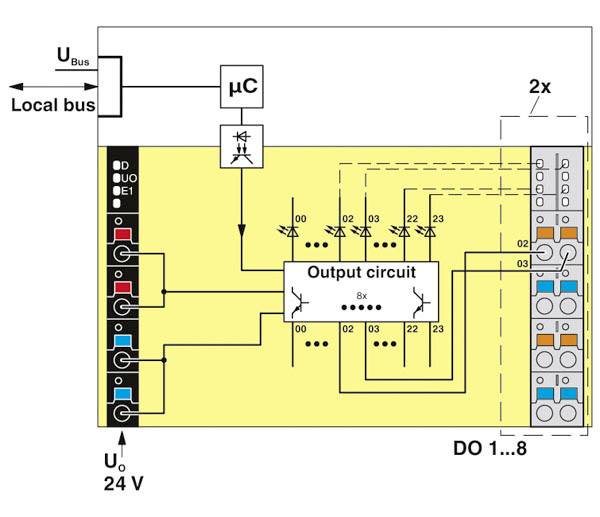

Schéma de circuit d'un module de sortie avec microcontrôleur, circuit de sortie 8 canaux et connexions. Bus U à gauche, connexions DO à droite.

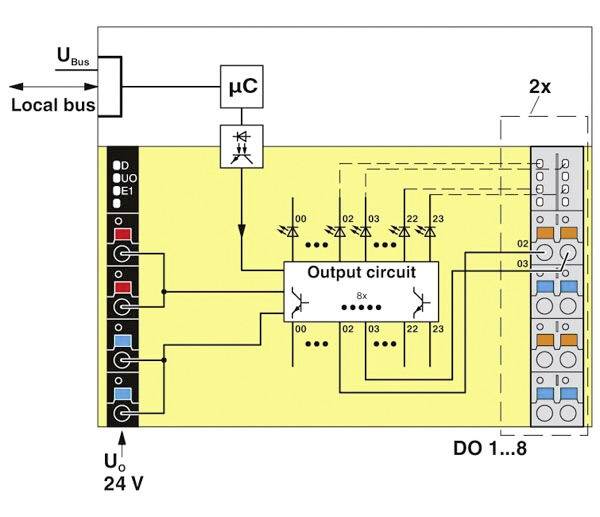

'Schéma de circuit d'un circuit de sortie avec commande par microcontrôleur. Montre les connexions et les composants sur une carte de circuit imprimé.'

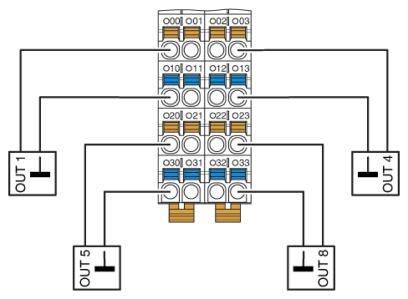

Le bloc-diagramme montre des circuits électriques connectés avec les sorties OUT1, OUT4, OUT5 et OUT8.

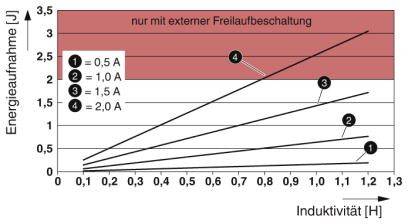

Le diagramme montre la consommation d'énergie en fonction de l'inductivité pour différentes intensités de courant (0,5A à 2A), avec l'avertissement 'uniquement avec un circuit de roue libre externe'.

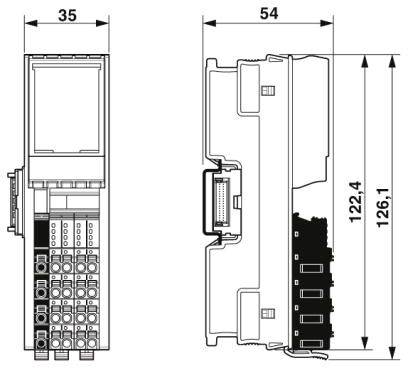

Dessin technique d'un appareil électrique avec dimensions : largeur 35 mm, profondeur 54 mm, hauteur 126,1 mm. Présente les vues latérale et frontale.

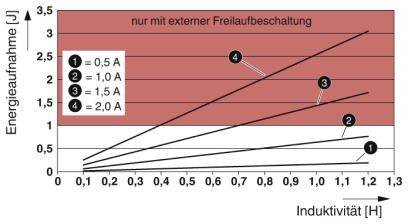

Le diagramme montre l'absorption d'énergie (J) en fonction de l'inductivité (H) pour différentes intensités de courant (0,5 A à 2,0 A).

1/8

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 233.95 / pièce(s))

CHF 233.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Couleur : gris signalisation A RAL 7042
Poids net : 191,1 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : 8
Position de montage : quelconque (pas de déplage de température)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,5 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,5 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 20
Section de conducteur AWG max. 16
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max. 750 mW (jusqu'à HW 01)

Type de produit: Module E/S

Type: AXL F DO8/2 2A XC 1H

Nombre de sorties: 8 x

Signal de sortie du courant: 2 A

Courant de sortie max. par canal: 2 A

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension du signal de sortie: 24 V

Tension de fonctionnement: 5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: 2 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 150 mA

Référence fabricant: 1035427

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

UKCA: oui
