Phoenix Contact AXL F DO32/1 2H 1004925 Module E/S 5 V/DC

Composants électroniques avec connexions et modules sur un support, utilisés pour les connexions et commandes électriques industrielles.

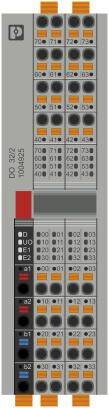

'EL2022' Borne avec deux sorties numériques, connectée à 'E1' et 'E2'. Les LED indiquent l'état : 'E1' activée, 'E2' désactivée.

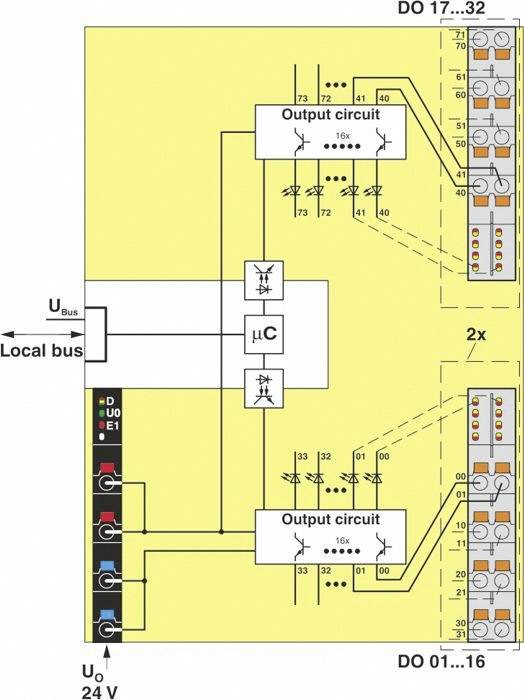

Le schéma montre deux circuits de sortie, commandés par un microcontrôleur, connectés aux bornes de bus local et de sortie tout ou rien (DO).

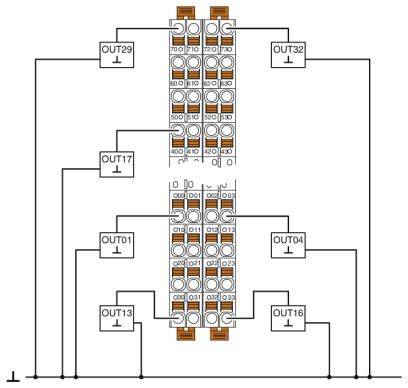

Plan électrique avec cinq sorties (OUT01, OUT04, OUT13, OUT16, OUT17) reliées par câblage à un tableau de commande central.

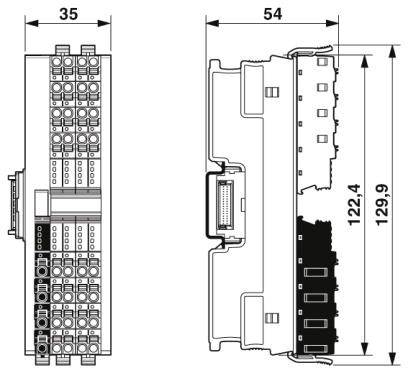

Deux dessins techniques d'un appareil électronique, vue latérale et vue frontale avec des dimensions de 35 mm et 54 mm.

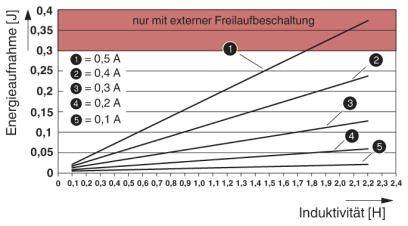

Le diagramme montre la relation entre l'absorption d'énergie (J) et l'inductivité (H) pour cinq intensités de courant différentes, allant de 0,1 A à 0,5 A ; zone rouge marquée en haut avec la mention 'uniquement avec une coupure externe à l'air libre'.

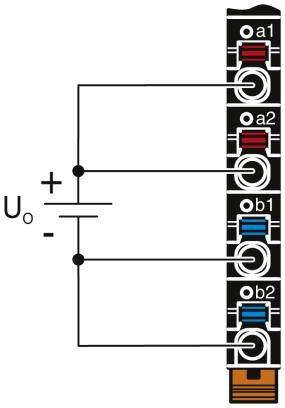

Diagramme d'un circuit électrique : Deux paires de diodes électroluminescentes (a1/a2 et b1/b2) connectées à une source de tension Uo+.
1/7
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 309.95 / pièce(s))
CHF 309.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
  • Couleur : gris signalisation A RAL 7042
  • Poids net : 159 g
  • CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
  • Nombre de sorties : 32
  • Position de montage : quelconque (pas de déplage de température)
  • Longueur de dénudage : 8 mm
  • Degré de pollution : 2
  • CATÉGORIE DE SURTENSION : II (EN 61010-2-201/UL 61010-2-201)
  • Section de conducteur rigide min. : 0,2 mmm²
  • Section de conducteur rigide max. : 1,5 mmm²
  • Section de conducteur flexible min.: 0,2 mmm²
  • Section de conducteur flexible max.: 1,5 mmm²
  • Section de conducteur AWG min. : 24
  • Section de conducteur AWG max. 16
  • Vitesse de transmission : 100 Mbits/s.
  • Puissance absorbée : max. 300 mW
Type de produit

Module E/S

Type

AXL F DO32/1 2H

Nombre de sorties max.

32

Nombre de sorties

32 x

Signal de sortie du courant

500 mA

Courant de sortie max. par canal

500 mA

Tension de fonctionnement min.

19.2 V/DC

Tension de fonctionnement

19.2 - 30 V/DC

Tension de fonctionnement max.

30 V/DC

Tension du signal de sortie

24 V

Tension de fonctionnement

5 V/DC

Hauteur

129.9 mm

Longueur

54 mm

Largeur

35 mm

IP20

Dim.

(L x l x H) 54 x 35 x 129.9 mm

Technique de connexion

monoconducteur

Connexion

Raccordement Push-in

Consommation électrique max.

60 mA

Référence fabricant

1004925

Montage

Profilé

Température ambiante max.

+60 °C

Température ambiante min.

-25 °C

Tension logique UL

5 V/DC

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Module E/S 5 V/DC

Description

32 sorties numériques. 24 V DC, 500 ma. Raccordement des actionneurs en technique à 1 conducteur. Diagnostic monocanal. Temps de mise à jour minimal inférieur à 100 μs. Plaque de type d'appareil enregistrée.
