Name: Phoenix Contact AXL F DO16/2 2H 1027904 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2208989
Availability: BackOrder

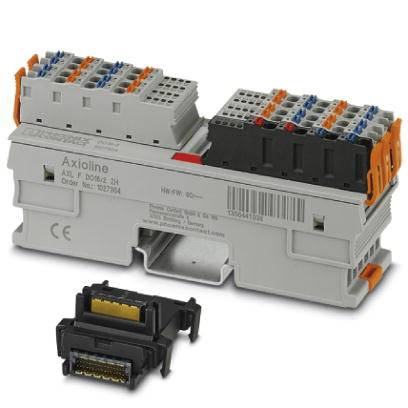

Connecteurs électroniques et modules avec des éléments orange, bleus et gris. Le module principal porte l'inscription 'Axioline'.

Un module électronique doté de plusieurs ports d'entrée et de sortie, de touches et de voyants LED, utilisé pour le contrôle de processus.

Schéma d'un circuit électrique avec deux groupes de sorties (DO 01-08 et DO 09-16), connexion de bus locale et alimentation électrique (24 V).

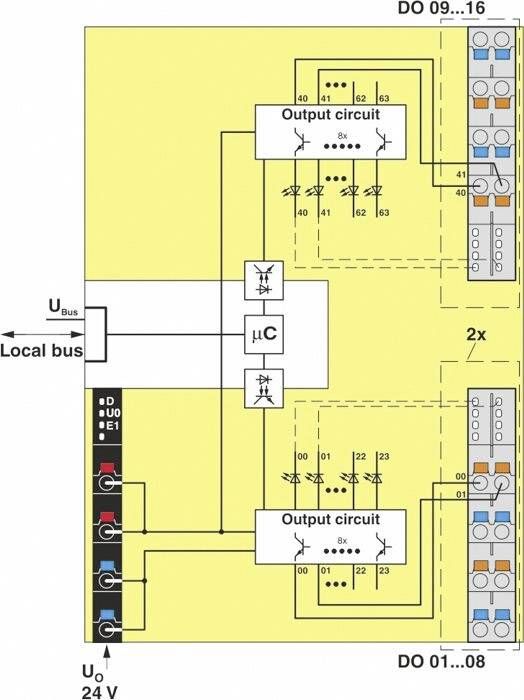

Diagramme d'un circuit de commutation avec deux circuits de sortie, des connexions de bus locales et des étiquettes pour U_Bus et U_0, 24 V.

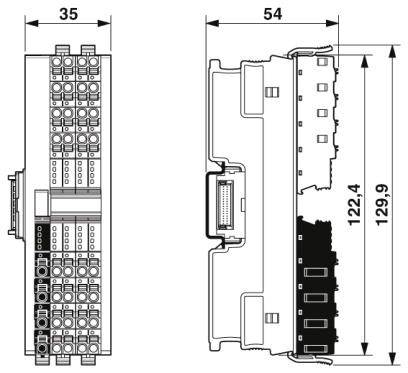

'Dimensions d'un composant électronique : largeur 35 mm, longueur 54 mm, hauteur variant entre 122,4 mm et 129,9 mm.'

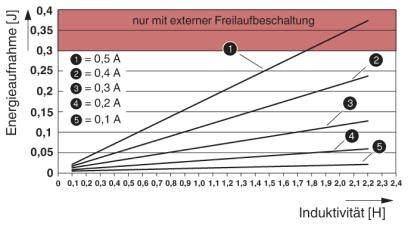

Diagramme avec des zones rouges et blanches. Montre la consommation d'énergie en [J] par rapport à l'inductivité [H]. Lignes pour différentes valeurs d'ampères (0,1 à 0,5 A).

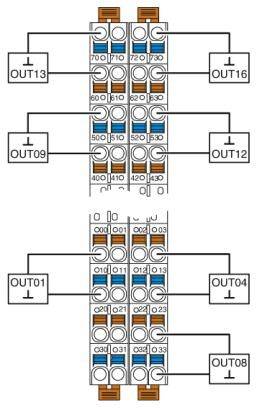

Schéma d'un répartiteur électrique avec des sorties numérotées OUT01 à OUT16, montrant différents emplacements et connexions.

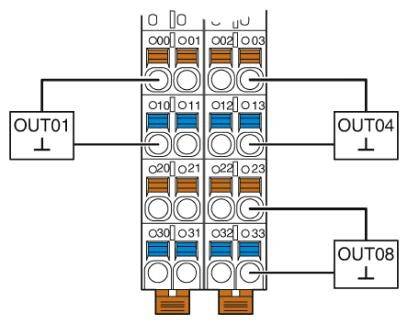

Schéma de câblage d'une unité de connexion électrique, montrant quatre sorties : OUT01, OUT04, OUT08, connectées à différents bornes.

1/8

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 211.95 / pièce(s))

CHF 211.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Couleur : gris signalisation A RAL 7042
Poids net : 212,8 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : 16
Position de montage : quelconque (pas de déplage de température)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max. 300 mW

Type de produit: Module E/S

Type: AXL F DO16/2 2H

Nombre de sorties max.: 16

Signal de sortie du courant: 500 mA

Courant de sortie max. par canal: 500 mA

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension du signal de sortie: 24 V

Tension de fonctionnement: 5 V/DC

Hauteur: 129.9 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 129.9 mm

Technique de connexion: 2 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 60 mA

Référence fabricant: 1027904

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herst.-Teilenr.

Produkt-Art

Betriebsspannung

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC

Code produit :2208989

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

1027904

I/O-Modul

5 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 211.95^*

Phoenix Contact AXC F IL ADAPT 1020304 SPS-Erweiterungsmodul 24 V/DC

Code produit :2208975

Livraison le ven. 4 décembre

Conrad Electronic

1020304

SPS-Erweiterungsmodul

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS-Erweiterungsmodul 24 V/DC

Code produit :2209737

Livraison le ven. 4 décembre

Conrad Electronic

2403115

SPS-Erweiterungsmodul

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dezentrales I/O-Gerät

Code produit :2209865

Livraison le ven., 12 février 2027

Conrad Electronic

2702660

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 197.95^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Code produit :2209863

Livraison le ven., 26 mars 2027

Conrad Electronic

2702658

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dezentrales I/O-Gerät 24 V/DC

Code produit :2209864

Livraison le ven., 26 mars 2027

Conrad Electronic

2702659

Dezentrales I/O-Gerät

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC

Code produit :2209838

Livraison le ven. 4 décembre

Conrad Electronic

2702463

Buskoppler

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 489.95^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppler 24 V/DC

Code produit :2209746

Livraison le ven. 4 décembre

Conrad Electronic

2403869

Buskoppler

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-Modul 5 V/DC

Code produit :2209792

Livraison le ven., 23 avril 2027

Conrad Electronic

2701226

I/O-Modul

5 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Code produit :2208901

Livraison le ven. 4 décembre

Conrad Electronic

1004925

I/O-Modul

5 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 Module E/S 5 V/DC

Description

16 sorties numériques. 24 V DC, 500 ma. Raccordement des actionneurs en technique à 2 conducteurs. Diagnostic monocanal. Temps de mise à jour minimal inférieur à 100 μs. Plaque de type d'appareil enregistrée.
