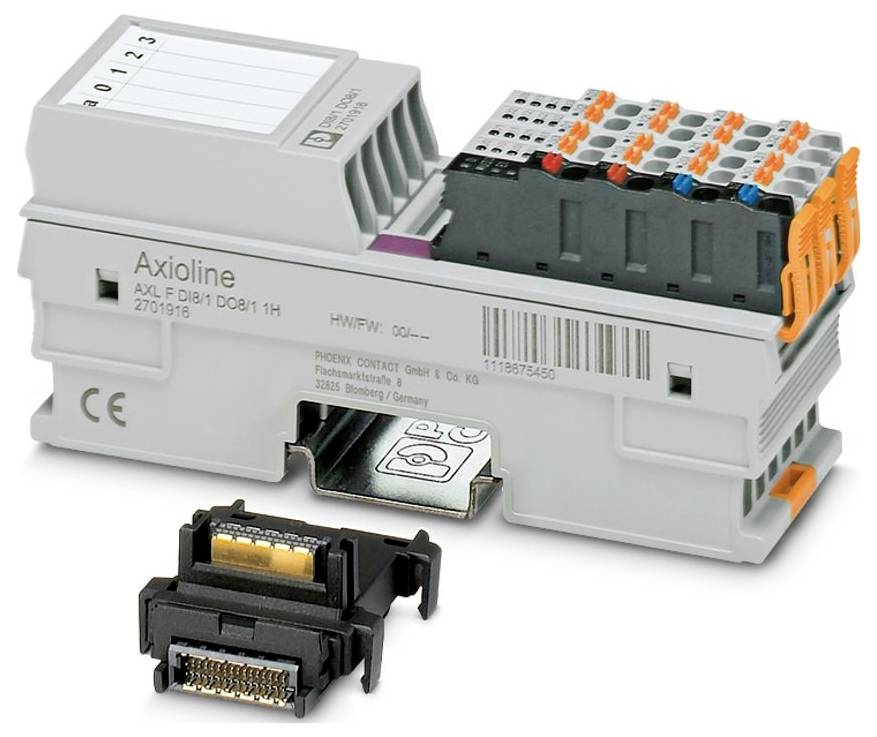

Photo non contractuelle
Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Module numérique 24 V/DC, 5 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 237.95 / pièce(s))
CHF 237.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 35 mm
- Hauteur : 126,1 mm
- Profondeur : 54 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C (standard, applications homologuées UL, utilisation dans la zone explosible de la zone 2);-40 °C ... 70 °C (Avancé, voir le chapitre « Testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique.)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : fiche Axioline F
- Longueur de section dénudée : 8 mm
- Position de montage : arbitraire (pas de derating de température)
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 100 Mbit/s
- Identification: Classe I, zone 2, AEx ec IIC T4;classe I, division 2, groupes A, B, C, d, T4;Ex ec IIC T4 GC X
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale à condition nominale : 2,4 W
- Durée du test : 21 jours
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Tension de sortie : 24 V/DC
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Compris dans la livraison : module de socle de bus et connecteurs Axioline F inclus
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Certificat : , 2021122309114456
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 4 A (sécurisation externe)
- Tension nominale : 24 V DC
- Raccordement conducteur : raccord conducteur
- Température : 25 °C ±1 K
- Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);protection contre les polarités | diode parallèle | avec protection externe 5 A (uniquement pour la mise en service)
- UKEX: UKEX
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Caractéristiques particulières: Variante Extreme Conditions
- CCC / China-Ex: CCC / China-Ex
- Nombre de sorties : 8
- Désignation entrée : entrées numériques
- Désignation sortie : sorties numériques
- Description de l'entrée: EN 61131-2 types 1 et 3
- Nombre d'entrées : 8
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Numérique : numérique :
- Plage de tension d'entrée Signal « 0 » : -3 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
- Temps de filtrage d'entrée: 3000 µs (par défaut); 1000 µs;< 100 µs
- Tension d'alimentation : 24 V DC
- Tension de sortie à l'état éteint : 1 V max
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Limitation de la tension de coupure inductive : -25,8 V ... -15 V
- Module : Module
- Espace d'adresse d'entrée : 1 octet
- Espace d'adresse de sortie : 1 octet
- Besoin de données de paramètres : 3 octets
- Besoin de données de configuration : 7 octets
- TENSION D'ENTRÉE NOMINALE UIN : 24 V C.C.
- Courant d'entrée nominal à UIN: 2,4 mA
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Charge nominale inductive : max. 12 VA (1,2 H, 48 Ω, à tension nominale)
- Lampes de charge nominale : max. 12 W (à tension nominale)
- Charge nominale ohmique : max. 12 W (48 Ω, à tension nominale)
- Résistance à la rétractation aux impulsions courtes : résistance conditionnelle à la rétrotension jusqu'à 0,5 A pendant 1 s.
- Comportement en cas de surcharge inductive: La sortie peut être détruite
- Arrêt de surintensité : à partir de 0,7 A
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Fiche Axioline F : prise Axioline F
- Essai (gaz dégagé): Essai (gaz dégagé)
- Norme d'essai: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Humidité (relative) : 75 % ±3 %
- Concentration volumique H2S (sulfure d'hydrogène): 50 ppb
- Concentration volumique de NO2 (dioxyde d'azote): 1250 ppb
- Concentration volumique de Cl2 (chlore): 10 ppb
- Concentration volumique de SO2 (dioxyde de soufre): 300 ppb
- Courant de sortie maximal par module : max. 4 A (sécurisation externe)
- Charge min : 10 kΩ
- Courant de sortie à l'arrêt: Max. 300 µA
- Fréquence de commutation: Max. 10000 par seconde (avec un courant de charge d'au moins 50 mA);max. 1 par seconde (à charge nominale inductive);max. 16 par seconde (à la charge nominale des lampes)
- Comportement en cas de surcharge : arrêt avec redémarrage automatique
- Délai de signal : max. 100 µs (lors de la mise sous tension) ; max. 100 µs (à l'arrêt, à un courant de charge d'au moins 50 mA)
- Courant de sortie en cas de rupture de masse à l'état éteint: < 1 mA
- Potentiels: Alimentation pour modules d'entrée et de sortie numériques (UIO): Potentiels: Alimentation pour modules d'entrée et de sortie numériques (UIO)
- Type de produit
Module numérique
- Type
AXL F DI8/1 DO8/1 XC 1H
- Nombre d’entrées numériques max.
8
- Nombre d’entrées max.
8
- Nombre de sorties max.
8
- Nombre d'entrées
8 x
- Nombre de sorties
8 x
- Courant de sortie max. par canal
500 mA
- Tension du signal de sortie
24 V
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
126.1 mm
- Longueur
54 mm
- Largeur
35 mm
IP20
- Dim.
(L x l x H) 54 x 35 x 126.1 mm
- Technique de connexion
monoconducteur
- Connexion
Raccordement Push-in
- Consommation électrique max.
4 A
- Référence fabricant
2702017
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Profondeur
52.649984 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Module numérique 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Module numérique 24 V/DC, 5 V/DC
Description
Axioline F, module d'entrée/sortie numérique, entrées numériques: 8, 24 V c.c., technique de raccordement: 1 conducteur, Sorties numériques : 8, 24 V DC, 500 mA, Connecteur : 1 conducteur, variante Extreme Conditions, Vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle de bus inclus et connecteurs Axioline F.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
