Name: Phoenix Contact AXL F BK PB XC 2702463 Coupleur de bus 24 V/DC
Brand: Phoenix Contact
SKU: 2209838
Availability: BackOrder

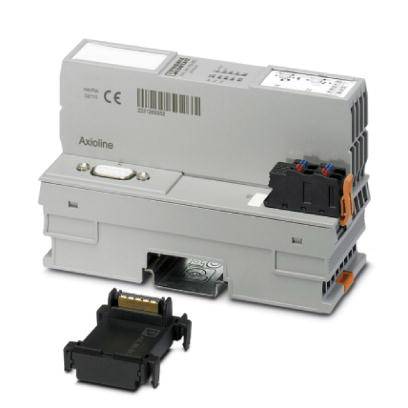

Un appareil électrique gris portant le marquage CE et l'inscription 'Axioline', à côté duquel se trouve un petit couvercle noir.

Module électrique de Phoenix Contact avec bornes et éléments de commande, modèle BX PB XC 2702463 ; indicateurs de statut de fonctionnement.

Le diagramme montre la connexion de différents composants électriques via PROFIBUS avec un microcontrôleur et un contrôleur de bus local.

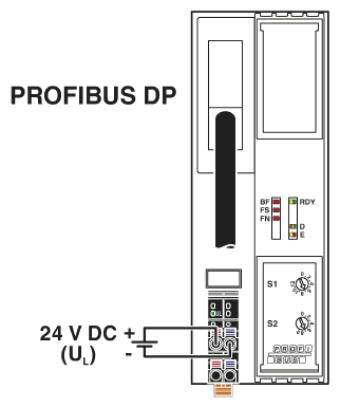

Module de raccordement 'PROFIBUS DP' : schéma montrant le câblage 24 V DC avec les symboles "+ -" et les voyants de diagnostic pour l'état de fonctionnement.

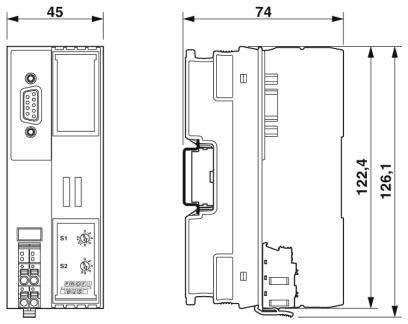

Dessin technique d'un appareil électrique avec indications dimensionnelles : largeur 45 mm, profondeur 74 mm, hauteur 126,1 à 126,4 mm. Des interrupteurs sont visibles à gauche.

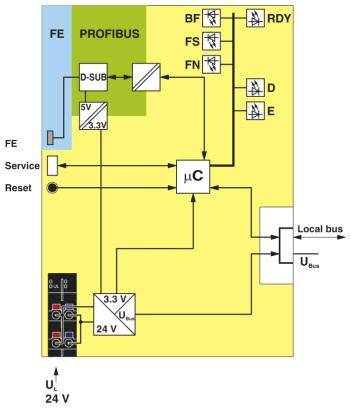

'Représentation schématique d'un module de communication avec PROFIBUS, bus local, microcontrôleur et alimentation électrique (3,3V, 5V, 24V).'

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 489.95 / pièce(s))

CHF 489.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surtensions tension d'alimentation électronique
Couleur : gris signalisation A RAL 7042
Poids net : 175 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Position de montage : n'importe quel (tenir compte du déréglage de la température)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16
Vitesse de transmission : 9,6 Kbit/s... 12 Mbit/s
Puissance absorbée : max. 13,7 W (avec une charge de 2 A sur UBus pour les E/S)

Type de produit: Coupleur de bus

Type: AXL F BK PB XC

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 24 V/DC

Hauteur: 125.9 mm

Longueur: 74 mm

Largeur: 45 mm

: IP20

Dim.: (L x l x H) 74 x 45 x 125.9 mm

Technique de connexion: SUB-D femelle 9 broches

Connexion: Raccordement Push-in

Consommation électrique max.: 567 mA

Référence fabricant: 2702463

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 24 V/DC

UKCA: oui
