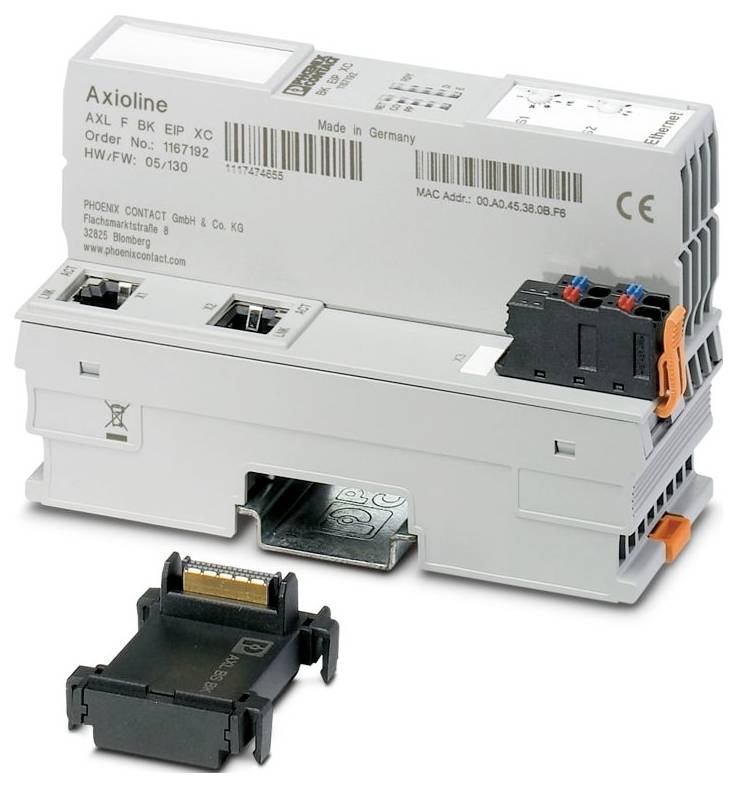

Phoenix Contact AXL F BK EIP XC 1167192 Coupleur de bus 24 V/DC, 5 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 689.95 / pièce(s))
CHF 749.95
-8 %
CHF 689.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 45 mm
- Hauteur : 126,1 mm
- Profondeur : 74 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C (standard, applications homologuées UL, utilisation dans la zone explosible de la zone 2 | position de montage : montage mural sur rail support horizontal);-25 °C ... 55 °C (standard, applications homologuées UL, utilisation dans la zone explosible de la zone 2 | position d'installation : à volonté);-40 °C ... 70 °C (Avancé, voir le chapitre « Testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique.)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : fiche Axioline F
- Longueur de section dénudée : 8 mm
- Position de montage : n'importe quelle (respecter le derating de la température)
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 100 Mbit/s
- Identification: Classe I, zone 2, AEx ec IIC T4;classe I, division 2, groupes A, B, C, d, T4;Ex ec IIC T4 GC X
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale à condition nominale : 4 W
- Durée du test : 21 jours
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 1
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Compris dans la livraison : module de socle de bus et prise Axioline F inclus
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Certificat : , 2021122309114456
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 583 mA (2,0 A sur UBus, UL = 24 V, applications avec homologation UL, utilisation dans la zone explosible de la zone 2) ; max. 670 mA (2,5 A à UBus, UL = 24 V)
- Raccordement conducteur : raccord conducteur
- Température : 25 °C ±1 K
- Circuit de protection : protection contre les surtensions | électronique;protection contre les polarités | électronique
- UKEX: UKEX
- Protocoles pris en charge : Ethernet/IP™;SNMP;HTTP;TFTP;FTP;BootP;DHCP;DCP;DLR
- Physique de transmission : Ethernet en paire torsadée RJ45
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Caractéristiques particulières: Variante Extreme Conditions
- CCC / China-Ex: CCC / China-Ex
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Tension d'alimentation : 5 V c.c. (via module de socle de bus)
- Ethernet/IP™ : Ethernet/IP™
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Limites du système : limites du système
- Nombre de participants pris en charge : max. 63 (par station)
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Nombre de participants au bus local raccordés : max. 63
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Fiche Axioline F : prise Axioline F
- Essai (gaz dégagé): Essai (gaz dégagé)
- Norme d'essai: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Humidité (relative) : 75 % ±3 %
- Concentration volumique H2S (sulfure d'hydrogène): 50 ppb
- Concentration volumique de NO2 (dioxyde d'azote): 1250 ppb
- Concentration volumique de Cl2 (chlore): 10 ppb
- Concentration volumique de SO2 (dioxyde de soufre): 300 ppb
- Tension de test : interface Ethernet 1 / interface Ethernet 2 : 1500 V c.a., 50 Hz, 1 min
- Tension de test : Interface Ethernet 1 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
- Tension de test : Interface Ethernet 2 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
- Alimentation électrique : max. 2,5 A ; max. 2 A (applications homologuées UL, utilisation dans la zone explosible de la zone 2)
- Tension de test : interface Ethernet 1 / 24 V d'alimentation de la tension logique (UL) : 1500 V AC, 50 Hz, 1 min
- Tension de test : Interface Ethernet 2 / 24 V d'alimentation de la tension logique (UL) : 1500 V AC, 50 Hz, 1 min
- Tension de test : alimentation de 24 V de la tension logique (UL) / terreau de fonction : 500 V c.a., 50 Hz, 1 min
- Service : Service
- Potentiels : Alimentation de la tension logique UL (UL génère l'alimentation du bus local Axioline F UBus) : Potentiels : Alimentation de la tension logique UL (UL génère l'alimentation du bus local Axioline F UBus)
- Type de produit
Coupleur de bus
- Type
AXL F BK EIP XC
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
126.1 mm
- Longueur
74 mm
- Largeur
45 mm
IP20
- Dim.
(L x l x H) 74 x 45 x 126.1 mm
- Connexion
Raccordement Push-in
- Consommation électrique max.
670 mA
- Référence fabricant
1167192
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Profondeur
74.25 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Coupleur de bus 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Coupleur de bus 24 V/DC, 5 V/DC
Description
Axioline F, coupleur de bus, Ethernet/IP™, prise RJ45, variante Extreme Conditions, Vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle de bus inclus et prise Axioline F
