Name: Phoenix Contact AXL F AO4 XC 1H 2702153 Module E/S 5 V/DC
Brand: Phoenix Contact
SKU: 2137416
Availability: BackOrder

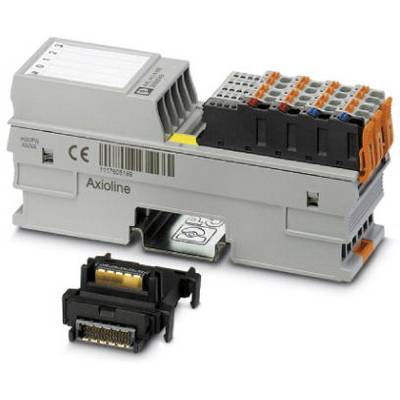

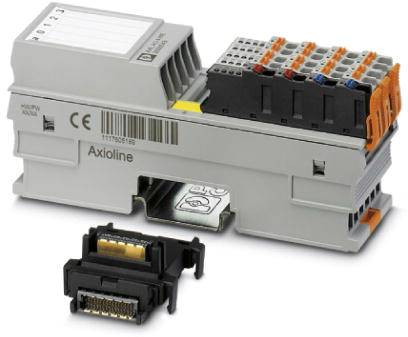

Un module d'automatisation gris avec des connecteurs enfichables et une petite unité amovible à l'avant.

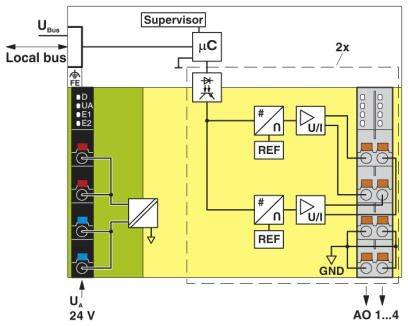

'Schéma bloc d'un circuit avec affichage de bus local. Montre le superviseur, le microcontrôleur, le circuit de référence et les entrées de courant/tension.'

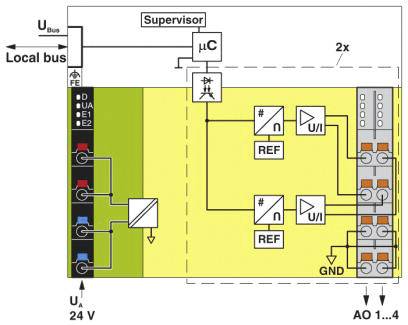

'Représentation schématique d'un module de surveillance avec des entrées pour la tension (U, I) et des fonctions de supervision (Superviseur, μC).'

Illustration d'un module d'entrée numérique doté de plusieurs connexions pour le contrôle et la liaison dans un armoire électrique.

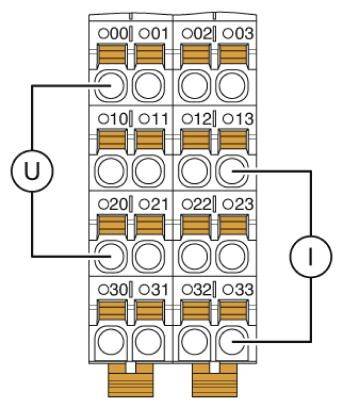

Schéma d'une borne de connexion électrique. Les nombres 00 à 33 désignent les points de connexion. 'U' et 'I' indiquent la tension et le courant.

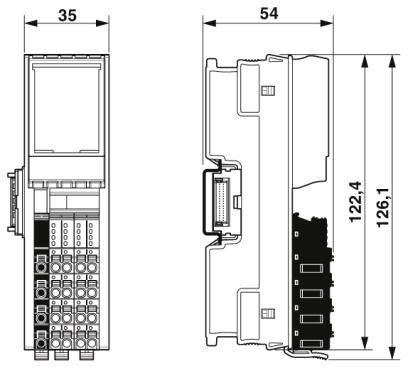

Dessin technique d'un interrupteur électronique avec deux vues : vue de face montrant les bornes d'entrée, vue latérale avec dimensions de 35 mm de largeur, 54 mm de profondeur, 122,4 mm de hauteur.

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 514.95 / pièce(s))

CHF 514.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Protection : protection contre les surtensions tension d'alimentation électronique (35 V, 0,5 s)
Couleur : gris signalisation A RAL 7042
Poids net : 199 g
Nombre de sorties : 4
Position de montage : quelconque (pas de déplage de température)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16
Vitesse de transmission : 100 Mbits/s.
Puissance absorbée : max. 3 W (sur UA)
Résolution convertisseur D/A : 16 bits

Type de produit: Module E/S

Type: AXL F AO4 XC 1H

Nombre de sorties analogiques max.: 4

Nombre de sorties max.: 4

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: 2 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 120 mA

Référence fabricant: 2702153

Montage: Profilé

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 Module E/S 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 Module E/S 5 V/DC

Description

4 canaux de sortie analogiques pour la connexion de signaux de tension ou de courant. Sorties de tension bipolaire, sorties de courant unipolaires. Raccordement des actionneurs en technique à 2 conducteurs. Plages de tension : 0 V... 10 V, ±10 V, 0 V... 5 V, ±5 V. plages de courant : 0 ma... 20 ma, 4 ma... 20 ma. Sorties protégées contre les courts-circuits. Pas de derating dans toutes les zones. Temps de montée des signaux courts. Haut niveau de charge. Plaque de type d'appareil enregistrée. Indicateurs de diagnostic et d'état. Utilisable dans des conditions ambiantes extrêmes. Plage de température étendue -40°C..+70°C (voir le chapitre « testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique). Circuits imprimés partiellement peints.

Ce texte a été traduit par une machine.
