Name: Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Appareil E/S décentralisé
Brand: Phoenix Contact
SKU: 2209863
Availability: BackOrder

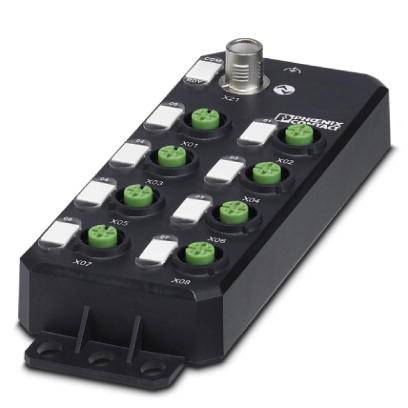

Appareil de distribution électrique avec neuf connexions vertes et une grande connexion métallique. Marqué 'Phoenix Contact'.

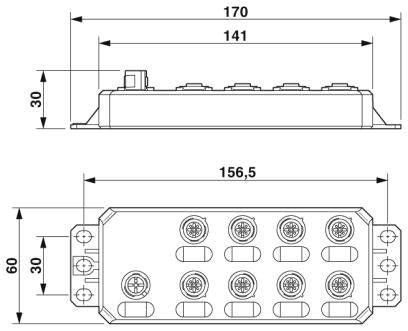

Dessin technique d'un composant électronique rectangulaire avec des dimensions précises en millimètres : 170 x 60. En haut : vue latérale, en bas : vue de dessus.

Schéma de connexion pour capteurs : À gauche, DI8 avec X01 montre l'entrée DC et la connexion +24 V. À droite, DI16 avec X02 montre l'entrée DC et plusieurs connexions.

1/3

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 24 mars 2027

Nombre

pièce(s)

Total (CHF 149.95 / pièce(s))

CHF 149.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : IEC 61131-2 type 1 et type 3
Nombre d'entrées : 8
Protection : protection contre les surcharges, protection contre les courts-circuits de l'alimentation du capteur
Temps de filtrage d'entrée : 1 ms.
Longueur de câble : max. 30 m (vers le capteur)
Plage de tension d'entrée signal « 0\ » : -3 V... 5 V DC
Plage de tension d'entrée signal « 1\ » : 11 V DC... 30 V DC
Matériau du boîtier : Pocan ®
Couleur : gris anthracite RAL 7016
Poids net : 299 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)

Type de produit: Appareil E/S décentralisé

Type: AXL E IOL DI8 M12 6P

Hauteur: 141 mm

Longueur: 20 mm

Largeur: 60 mm

: IP65
IP67

Dim.: (L x l x H) 20 x 60 x 141 mm

Technique de connexion: à 4 fils conducteurs

Connexion: Connecteur M12

Référence fabricant: 2702658

Montage: Montage mural

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

UKCA: oui
