Name: Phoenix Contact 3274122 gris 8 pc(s)
Brand: Phoenix Contact
SKU: 2226086
Availability: BackOrder

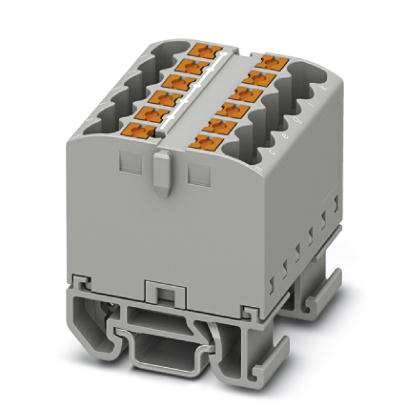

Bloc de connexion électrique gris, rectangulaire, avec des boutons-poussoirs orange et des possibilités de fixation sur chaque côté.

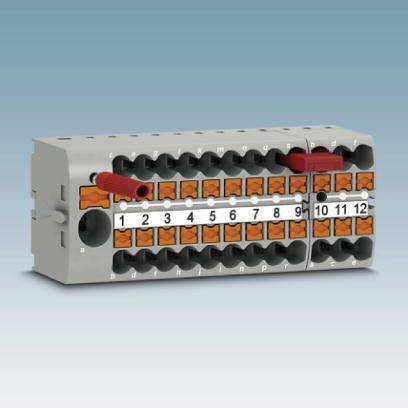

Un bloc de connexion avec des bornes numérotées (1-12) et quelques fils rouges enfichés dans les bornes 1 et 8.

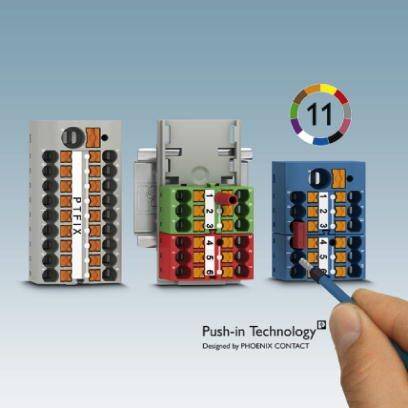

'Bornes à connexion par poussée avec technologie Push-In de PHOENIX CONTACT. Trois modèles différents sont présentés.'

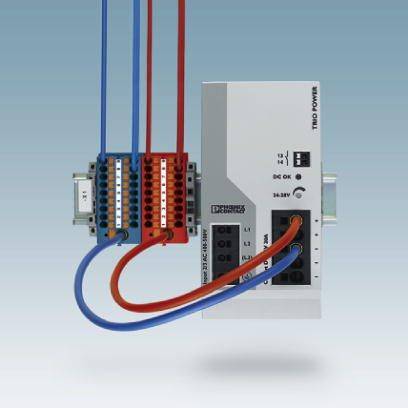

Un bloc d'alimentation est connecté à plusieurs câbles. Il montre un câblage typique en électrotechnique.

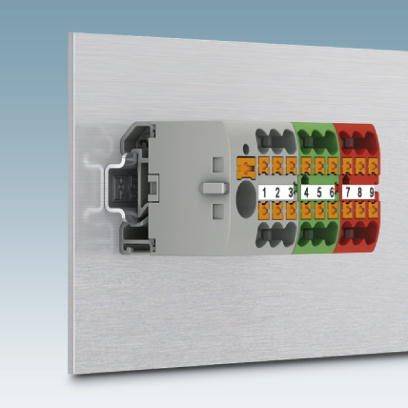

Module de connexion avec bornes numérotées de 1 à 9 en trois couleurs : orange, gris, vert et rouge, pour un câblage codé par couleur.

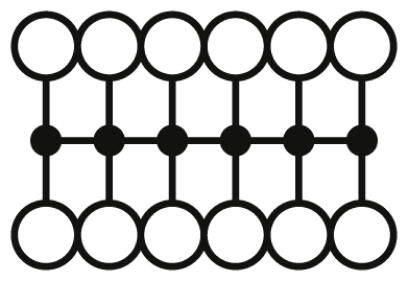

Un diagramme simple montre dix cercles disposés en deux rangées, reliés par des lignes pour représenter les relations entre ces cercles.

1/6

Photo non contractuelle

Couleur

gris

AWG max.

Longueur dénudée

8 mm

Longueur dénudée (max.)

10 mm

Dim.

(L x l) 28.6 mm x 31.5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

25 Set(s)

Nombre (taille du paquet 8 pc(s))

Set(s)

Total (CHF 7.74 / pièce(s))

CHF 61.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Classe de inflammabilité UL 94 : V0
Largeur 31,5 mm
Nombre d'étages : 1
Nombre de connexions : 12
Potentiel : 1
Matériau isolant : PA
Tension nominale : 8 kV
Degré de pollution : 3
Catégorie de surtension III
Groupe d'isolants: I
Puissance dissipée maximale dans une condition nominale : 0,77 W (la valeur se réfère à un bloc de jonction et se reproduit en fonction du branchement)
Courant de charge max. : 32 A.
Paroi latérale ouverte : non
Courant total : 48 A.

Couleur: gris

AWG max.: 12

Longueur dénudée: 8 mm

Longueur dénudée (max.): 10 mm

Dim.: (L x l) 28.6 mm x 31.5 mm

Connexion: Push-In

Référence fabricant: 3274122

Contenu: 8 pc(s)

Matériau: PA

Tension nominale: 690 V

Courant nominal: 24 A

Courant nominal - arrondi: 24 A

Largeur: 31.5 mm

Longueur: 28.6 mm

Type: PTFIX 12X2,5-NS15A GY

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.14 mm²

Section min. de câble rigide: 0.14 mm²

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herstellerfarbe

Inhalt

Nennstrom - gerundet

Querschnitt flexibel (max.)

Querschnitt flexibel (min.)

Querschnitt starr (max.)

Querschnitt starr (min.)

Phoenix Contact 1028067 Verteilerblock Grau 50 St.

Code produit :2208990

Livraison le mar. 24 novembre

405 Set(s)Conrad Electronic

Grau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Phoenix Contact 1028068 Verteilerblock Blau 50 St.

Code produit :2208991

Livraison le mar. 24 novembre

314 Set(s)Conrad Electronic

Blau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Phoenix Contact 1028069 Verteilerblock Rot 50 St.

Code produit :2208992

Livraison le mar. 24 novembre

284 Set(s)Conrad Electronic

Rot

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1028360 Verteilerblock Grau 50 St.

Code produit :2208993

Livraison le mar. 24 novembre

34 Set(s)Conrad Electronic

Grau

50 St.

32 A

4 mm²

0.2 mm²

6 mm²

0.2 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

Phoenix Contact 1045923 Verteilerblock Grau 50 St.

Code produit :2209020

Livraison le ven. 30 octobre

23 Set(s)Conrad Electronic

Grau

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Phoenix Contact 1045929 Verteilerblock Rot 50 St.

Code produit :2209021

Livraison le mar. 24 novembre

366 Set(s)Conrad Electronic

Rot

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Phoenix Contact 1045931 Verteilerblock Gelb 50 St.

Code produit :2209022

Livraison le mar. 24 novembre

28 Set(s)Conrad Electronic

Gelb

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Phoenix Contact 1045937 Verteilerblock Schwarz 50 St.

Code produit :2209023

Livraison le mar. 24 novembre

156 Set(s)Conrad Electronic

Schwarz

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1046961 Verteilerblock Grau 20 St.

Code produit :2209027

Livraison le ven. 27 novembre

Conrad Electronic

Grau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 125.95^*

Phoenix Contact 1046962 Verteilerblock Blau 20 St.

Code produit :2209028

Livraison le mar. 24 novembre

37 Set(s)Conrad Electronic

Blau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2226086 Phoenix Contact 3274122 gris 8 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2226086 Phoenix Contact 3274122 gris 8 pc(s)

Description

Jusqu'à 80 % de gain de temps grâce à des blocs prêts au montage sans pontage manuel. Raccordement de conducteur rapide grâce à la technique de branchement direct Push-in sans outil. Câblage unique grâce à onze variantes de couleurs différentes. Utilisation flexible grâce au montage sur rail, au montage direct ou au collage. Jusqu'à 50 % d'espace sur la poutre support grâce au montage transversal.
