Name: Phoenix Contact 3273078 blanc 10 pc(s)
Brand: Phoenix Contact
SKU: 2226039
Availability: BackOrder

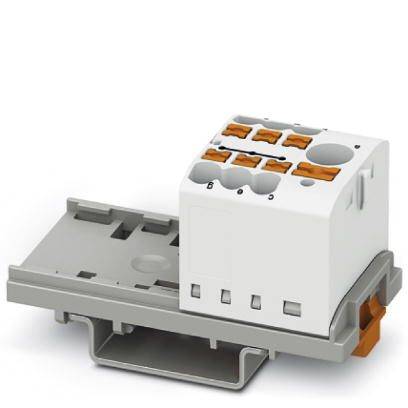

Un bloc de raccordement électrique blanc avec plusieurs connexions, monté sur un rail de support gris.

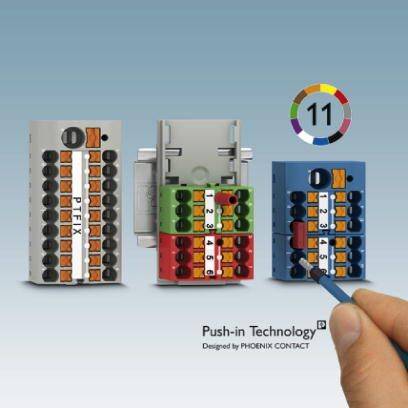

Trois bornes électriques de connexion étiquetées dans différentes couleurs. Une main pointe la borne de droite avec un stylo.

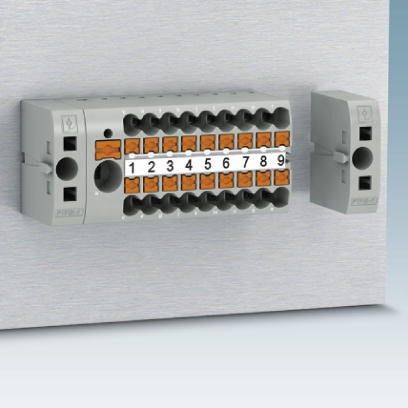

Tableau de connexion avec des bornes numérotées, disposées en deux rangées. Chaque borne est numérotée de 1 à 12, destinée aux connexions électrotechniques.

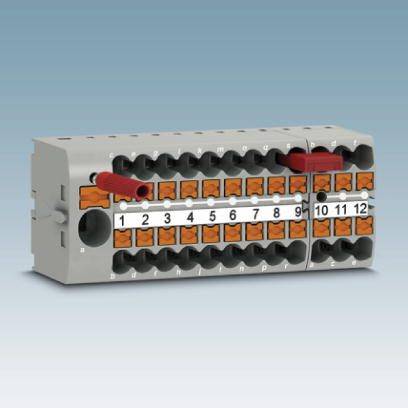

Un connecteur gris avec des emplacements numérotés de 1 à 12, certains emplacements étant reliés à des fils rouges.

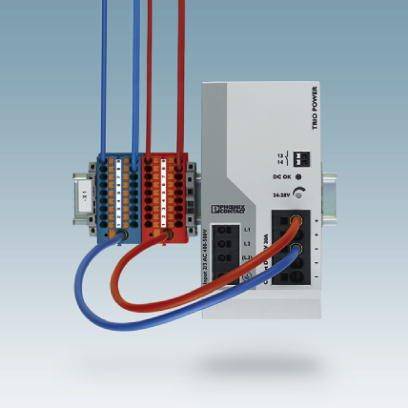

Un bloc d'alimentation multifilaire connecté à un répartiteur. Il est placé devant un fond bleu.

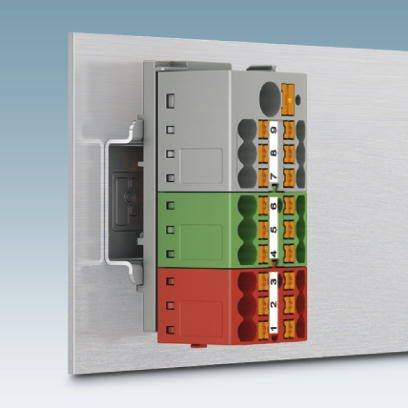

Un connecteur électrique avec des bornes de couleur codée en gris, vert et rouge, monté sur une plaque métallique.

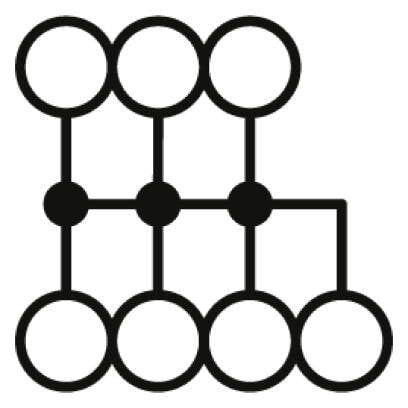

Trois rangées de six cercles. Deuxième rangée : quatre cercles sont reliés par des lignes. Les lignes partent du centre de la deuxième rangée vers les cercles inférieurs.

1/7

Photo non contractuelle

Couleur

blanc

AWG max.

Longueur dénudée

8 mm

Longueur dénudée (max.)

10 mm

Dim.

(L x l) 58.1 mm x 28.6 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 6.00 / pièce(s))

CHF 59.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Classe de inflammabilité UL 94 : V0
Largeur : 28,6 mm
Nombre d'étages : 1
Nombre de connexions : 7
Potentiel : 1
Matériau isolant : PA
Tension nominale : 8 kV
Degré de pollution : 3
Catégorie de surtension III
Groupe d'isolants: I
Puissance dissipée maximale dans une condition nominale : 1,31 W (la valeur se réfère à un bloc de jonction et se reproduit en fonction du branchement)
Courant de charge maximal : 32 A (avec section de conducteur de 4 mm²)
Paroi latérale ouverte : non
Connexion : jours d'alimentation
Courant total max. : 57 A (avec section de conducteur de 10 mm²)

Couleur: blanc

AWG max.: 12

Longueur dénudée: 8 mm

Longueur dénudée (max.): 10 mm

Dim.: (L x l) 58.1 mm x 28.6 mm

Connexion: Push-In

Couleur de l'élément d'actionnement: blanc

Référence fabricant: 3273078

Contenu: 10 pc(s)

Largeur de la borne: 28.6 mm

Matériau: PA

Tension nominale: 690 V

Courant nominal: 24 A

Courant nominal - arrondi: 24 A

Nombre de pôles: 7

Largeur: 28.6 mm

Longueur: 58.1 mm

Type: PTFIX 6/6X2,5-NS35 WH

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.14 mm²

Section min. de câble rigide: 0.14 mm²

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herstellerfarbe

Inhalt

Nennstrom - gerundet

Querschnitt flexibel (max.)

Querschnitt flexibel (min.)

Querschnitt starr (max.)

Querschnitt starr (min.)

Phoenix Contact 1028067 Verteilerblock Grau 50 St.

Code produit :2208990

Livraison le mar. 24 novembre

405 Set(s)Conrad Electronic

Grau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Phoenix Contact 1028068 Verteilerblock Blau 50 St.

Code produit :2208991

Livraison le mar. 24 novembre

314 Set(s)Conrad Electronic

Blau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Phoenix Contact 1028069 Verteilerblock Rot 50 St.

Code produit :2208992

Livraison le mar. 24 novembre

284 Set(s)Conrad Electronic

Rot

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1028360 Verteilerblock Grau 50 St.

Code produit :2208993

Livraison le mar. 24 novembre

34 Set(s)Conrad Electronic

Grau

50 St.

32 A

4 mm²

0.2 mm²

6 mm²

0.2 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

Phoenix Contact 1045923 Verteilerblock Grau 50 St.

Code produit :2209020

Livraison le ven. 30 octobre

23 Set(s)Conrad Electronic

Grau

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Phoenix Contact 1045929 Verteilerblock Rot 50 St.

Code produit :2209021

Livraison le mar. 24 novembre

366 Set(s)Conrad Electronic

Rot

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Phoenix Contact 1045931 Verteilerblock Gelb 50 St.

Code produit :2209022

Livraison le mar. 24 novembre

28 Set(s)Conrad Electronic

Gelb

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Phoenix Contact 1045937 Verteilerblock Schwarz 50 St.

Code produit :2209023

Livraison le mar. 24 novembre

156 Set(s)Conrad Electronic

Schwarz

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1046961 Verteilerblock Grau 20 St.

Code produit :2209027

Livraison le ven. 27 novembre

Conrad Electronic

Grau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 125.95^*

Phoenix Contact 1046962 Verteilerblock Blau 20 St.

Code produit :2209028

Livraison le mar. 24 novembre

37 Set(s)Conrad Electronic

Blau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2226039 Phoenix Contact 3273078 blanc 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2226039 Phoenix Contact 3273078 blanc 10 pc(s)

Description

Jusqu'à 80 % de gain de temps grâce à des blocs prêts au montage sans pontage manuel. Raccordement de conducteur rapide grâce à la technique de branchement direct Push-in sans outil. Câblage unique grâce à onze variantes de couleurs différentes. Utilisation flexible grâce au montage sur rail, au montage direct ou au collage. Jusqu'à 50 % d'espace sur la poutre support grâce au montage transversal.
