Name: Phoenix Contact 2702875 ILB BT ADIO MUX Module E/S
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

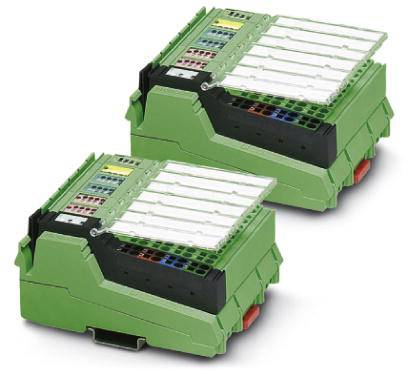

Deux appareils électroniques verts avec des composants modulaires et des connexions. Ils sont empilables et disposent d'emplacements de couleur.

Schéma-bloc d'un circuit de surveillance de tension avec microcontrôleur (µC), entrées et sorties analogiques et numériques, régulateur de tension de 24V à 3,3V et 15V.

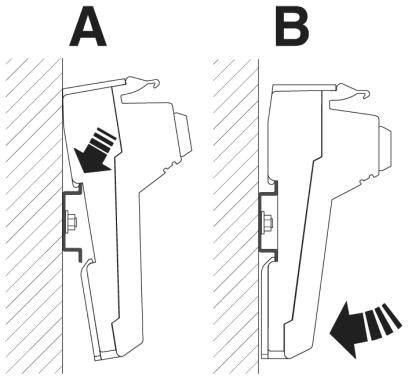

Le diagramme présente deux dessins d'appareils : A effectuant un mouvement vers le bas, B incliné vers l'arrière et monté sur un mur.

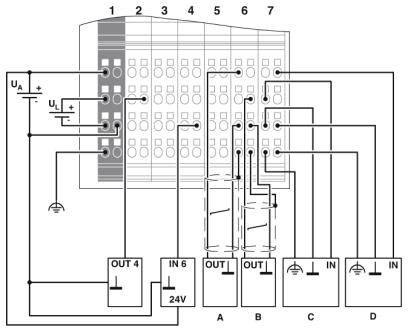

Schéma de câblage d'une unité de commande électrique avec sept points de connexion (1-7). Les connexions à quatre modules (A-D) sont représentées.

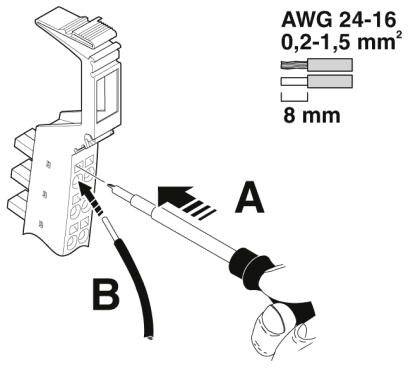

L'illustration montre deux outils, A et B, travaillant sur un bloc de raccordement électrique. A indique l'action d'appuyer, B celle d'insérer le câble.

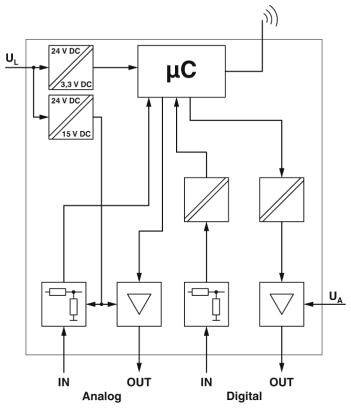

'Schéma de principe : Microcontrôleur (µC) commandant des unités de signaux analogiques et numériques, avec des entrées de tension DC de 24V, 3,3V et 15V, illustrant le flux de signaux et la connectivité.'

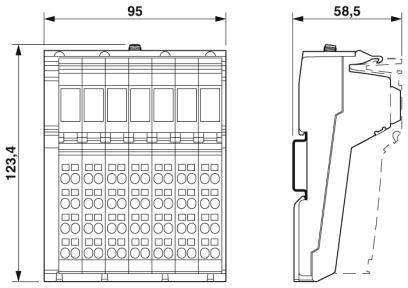

Dessin technique d'un appareil avec les dimensions suivantes : largeur 95 mm, hauteur 123,4 mm, profondeur 58,5 mm. Vue frontale et vue latérale présentées.

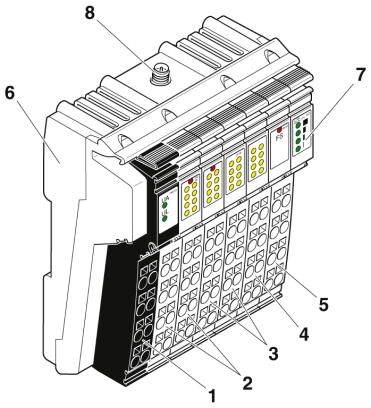

Dessin d'un module électronique avec plusieurs emplacements. Des zones numérotées indiquent les connexions et les voyants de contrôle.

1/8

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 1'319.95 / pièce(s))

CHF 1'319.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Température ambiante (stockage/transport) : -25 °C - +85 °C.
Pression atmosphérique (en fonctionnement) : 795 hPa - 1080 hPa
Norme radio : Bluetooth 4.0
Type de modulation : GFSK (Gaussian Frequency Shift Keying)
Type de connexion de l'antenne : RSMA (femelle)
Gamme de fréquence : 2 402 GHz / 2.48 GHz
Puissance d’émission : 5 dBm
Tension d'alimentation : 24 V/DC
Désignation de protection : protection contre l'inversion de polarité, protection contre les surtensions
Entrées numériques type de raccordement : connecteur à ressort de traction
Technique de connexion : 1 conducteur
Nombre d'entrées numériques : 16
Tension d'entrée nominale : 24 V/DC
Nombre de sorties numériques : 16
Sorties numériques type de raccordement : connecteur à ressort de traction
Protection : protection contre les courts-circuits, protection contre les surcharges, contre les tensions de retour
Tension nominale : 24 V DC
Charge nominale des lampes : 12 W.
Nombre d'entrées analogiques : 2
Signal d'entrée courant : 0 ma - 20 ma
Résistance d'entrée entrée courant : 50 Ω
Signal d'entrée tension : 0 V - 10 V.
Résistance d'entrée tension d'entrée : 130 kΩ
Nombre de sorties analogiques : 2
Résolution DAC : 12 bits
Signal de sortie courant : 0 ma - 20 ma
Matériau du boîtier : PA 6.6-FR
Type de montage : rail support
Couleur : vert
Poids net : 630 g

Type: ILB BT ADIO MUX

Type de produit: Module E/S

Consommation électrique: 60 mA

Référence fabricant: 2702875

Dim.: (L x l x H) 57 x 95 x 123.4 mm

Sorties: 8 A

Entrées: 2.3 mA

Largeur: 95 mm

Hauteur: 123.4 mm

Longueur: 57 mm

Interfaces: Bluetooth 4.0 basé sur

Température ambiante max.: +60 °C

Température ambiante min.: -25 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX Module E/S

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX Module E/S

Description

Portée 50 m... 100 m dans les halls industriels avec antennes à rayonnement rond et jusqu'à 400 m en champ libre avec antennes directionnelles. Connexion rapide et transmission du signal.
