Phoenix Contact 2702136 Antenne

'Kit de montage d'antenne avec support de fixation sur mât, étriers en U, vis et chevilles. Pour une installation facile des antennes.'

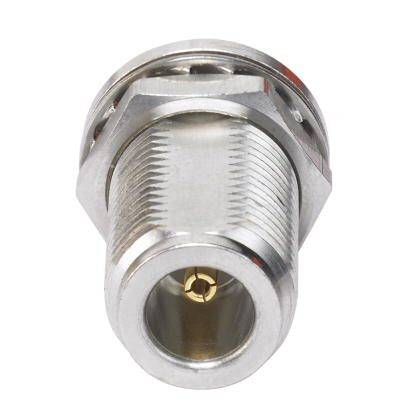

Un connecteur coaxial en métal argenté, ouvert à l'avant pour la connexion de câble. Principalement utilisé pour les antennes ou les systèmes satellites.
Connecteur coaxial argenté en gros plan, montrant le filetage et le centre pour la connexion de câble. Principalement utilisé pour les appareils électroniques.

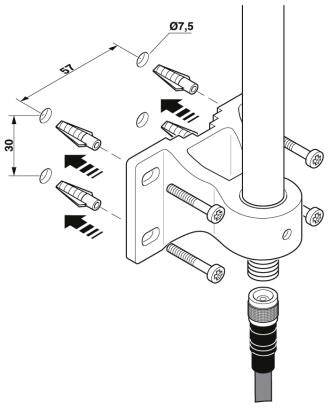

Éclaté d'un kit de fixation. Montre les composants pour le montage d'un poteau métallique avec des flèches et des indications de dimensions : 57 mm, 30 mm, 7,5 mm.
Diagramme d'un support de fixation de tuyau. Montre des vis et des colliers maintenant un tuyau vertical ; adapté pour un diamètre Ø30 - 45.
Diagramme d'un système d'antenne avec des connexions de fiches et une antenne cylindrique à droite. Câbles connectés entre eux.

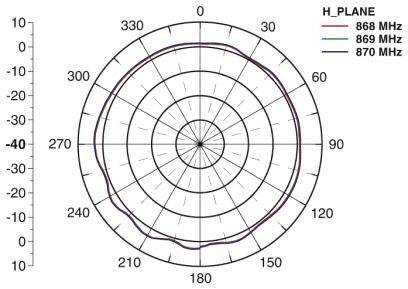

Diagramme polaire du plan H montrant les fréquences 868 MHz, 869 MHz et 870 MHz. Angles en degrés sur l'échelle extérieure, décibels sur l'échelle.

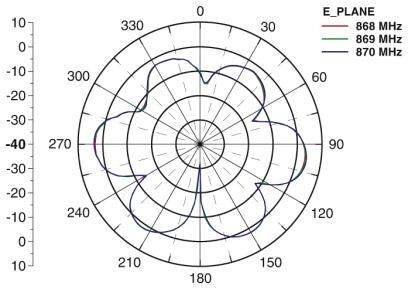

Diagramme polaire montrant le plan E pour 868, 869 et 870 MHz. Les lignes radiales marquent les degrés. Les lignes montrent les motifs de distribution de fréquence.
1/8
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 247.95 / pièce(s))
CHF 247.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Indice de protection IP67
  • Température ambiante (fonctionnement): -40 °C 75 °C
  • Angle d'ouverture horizontal : 360°
  • Angle d'ouverture vertical : 30°
  • Polarisation: linéaire, verticale
  • Impédance : 50 Ω
  • Type de raccordement : n (femelle)
  • Matériau : plastique renforcé de fibre de verre (boîtier d'antenne) / plastique renforcé de fibre de verre (support) / V2A (boulon en U)
  • Type de montage : montage sur mât ou montage mural
  • Diamètre extérieur : 30 mm... 45 mm (mât)
  • Diamètre : 20 mm
Type de produit

Antenne

Type

ANT-OMNI-868-01

Référence fabricant

2702136

Hauteur

620 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209811 Phoenix Contact 2702136 Antenne

Fiche technique 2209811 Phoenix Contact 2702136 Antenne

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209811 Phoenix Contact 2702136 Antenne

Description

Pour une utilisation en zone potentiellement explosive. Pour distances moyennes. Pour les applications mobiles. Pour les connexions multi-points ou de maillage.
